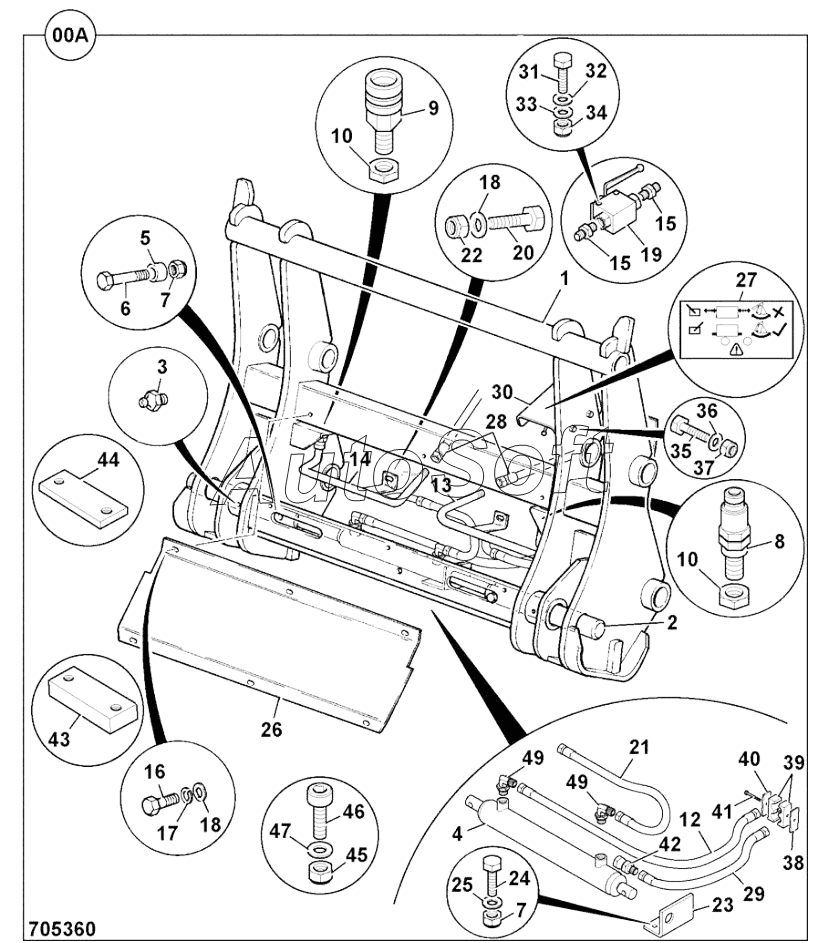

Каталог запасных частей к технике: JCB 4CX (2015). QUICKHITCH INDUSTRIAL,HYDRAULIC
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***A | Frame WA,quickhitch | |
| 10 | 1***Z | Nut backing | |
| 12 | 6***0 | Hose | |
| 13 | 3***7 | Pipe left hand, aux.feed | |
| 14 | 3***8 | Pipe right hand, aux.feed | |
| 15 | J***9 | Adapter | |
| 16 | 1***Z | Setscrew | |
| 17 | 1***Z | Washer Spring | |
| 18 | 1***Z | Washer | |
| 19 | 2***5 | Valve ball | |
| 2 | 9***1 | Pin pivot | |
| 20 | 1***Z | Setscrew | |
| 21 | 6***0 | Hose 1/4dmBSP x 370mm | |
| 22 | 1***Z | Nut Self Lock | |
| 23 | 3***9 | Plate stop | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Washer | |
| 26 | 3***5 | Plate front cover, qckhitch | |
| 27 | 8***2 | Decal saftey q hitch ball valve | |
| 28 | 6***0 | Hose | |
| 29 | 6***0 | Hose | |
| 3 | 1***A | Nipple grease | |
| 30 | 3***9 | Plate ball valve mounting | |
| 31 | 1***Z | Screw | |
| 32 | 1***Z | Washer Spring | |
| 33 | 1***Z | Washer | |
| 34 | 1***Z | Nut | |
| 35 | 1***Z | Setscrew | |
| 36 | 1***Z | Washer | |
| 37 | 1***Z | Nut | |
| 38 | 8***5 | Base | |
| 39 | 8***4 | Clamp | |
| 4 | 9***9 | Ram complete, quickhitch | |
| 40 | 8***5 | Clamp Plate | |
| 41 | 1***Z | Bolt | |
| 42 | 8***8 | Restrictor | |
| 43 | 1***6 | Plate Shovel Stop | |
| 44 | 3***3 | Stop shovel | |
| 45 | 8***9 | Nut Rrivet | |
| 46 | 1***Z | Capscrew | |
| 47 | 1***Z | Spring Washer | |
| 49 | 8***7 | Adapter elbow | |
| 5 | 9***0 | Spacer | |
| 6 | 1***Z | Bolt | |
| 7 | 1***Z | Nut lock | |
| 8 | 4***7 | Coupling | |
| 9 | 4***6 | Coupling | |
| 9 | 8***2 | Cap flip top protection | |
| A | 9***8 | Frame Quickhitch assembly Hydraulic |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
