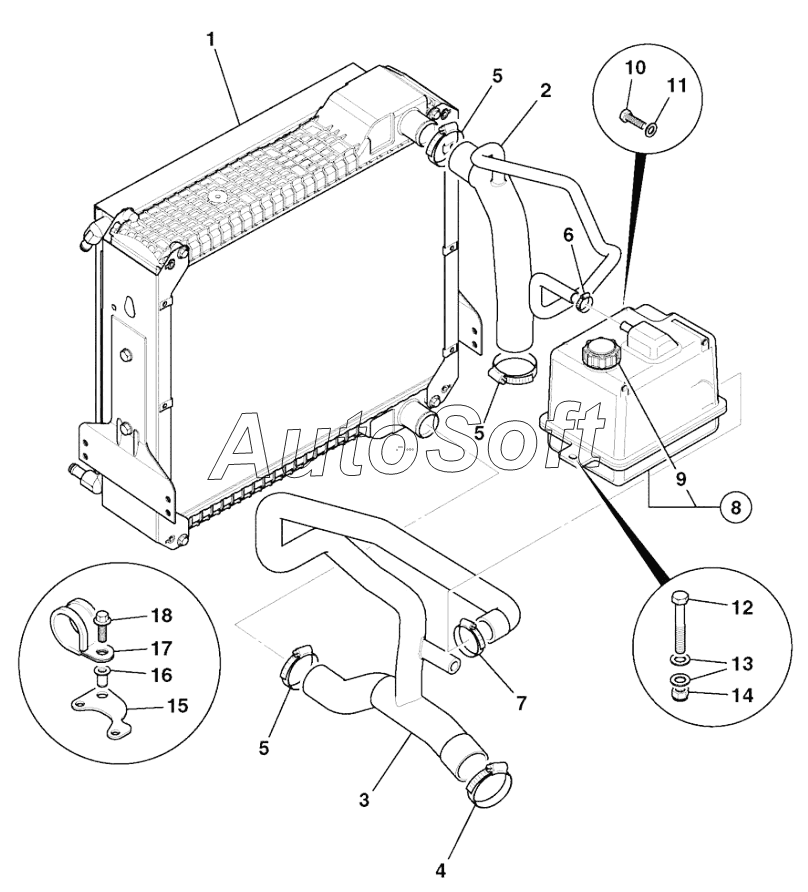

Каталог запасных частей к технике: JCB 4CX (2015). RADIATOR AND HOSES AWS 100BHP T3
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Radiator 5row-9fpi | |
| 2 | 3***2 | Hose top radiator Aws non CAC | |
| 3 | 3***4 | Hose bottom radiator Aws non CAC | |
| 4 | 2***2 | Clip Jubilee | |
| 5 | 2***1 | Clip Worm Drive | |
| 6 | 2***5 | Clip Worm Drive | |
| 7 | 2***0 | Clip jubilee | |
| 8 | 1***6 | Tank coolant expansion | |
| 9 | 4***3 | Cap Expansion Bottle | |
| 10 | 1***Z | Setscrew | |
| 11 | 1***Z | Washer | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Washer | |
| 14 | 1***Z | Nut | |
| 15 | 3***8 | Plate hose support | |
| 16 | 8***3 | Rivet nut | |
| 17 | 3***2 | Clamp | |
| 18 | 1***Z | Bolt flanged |
