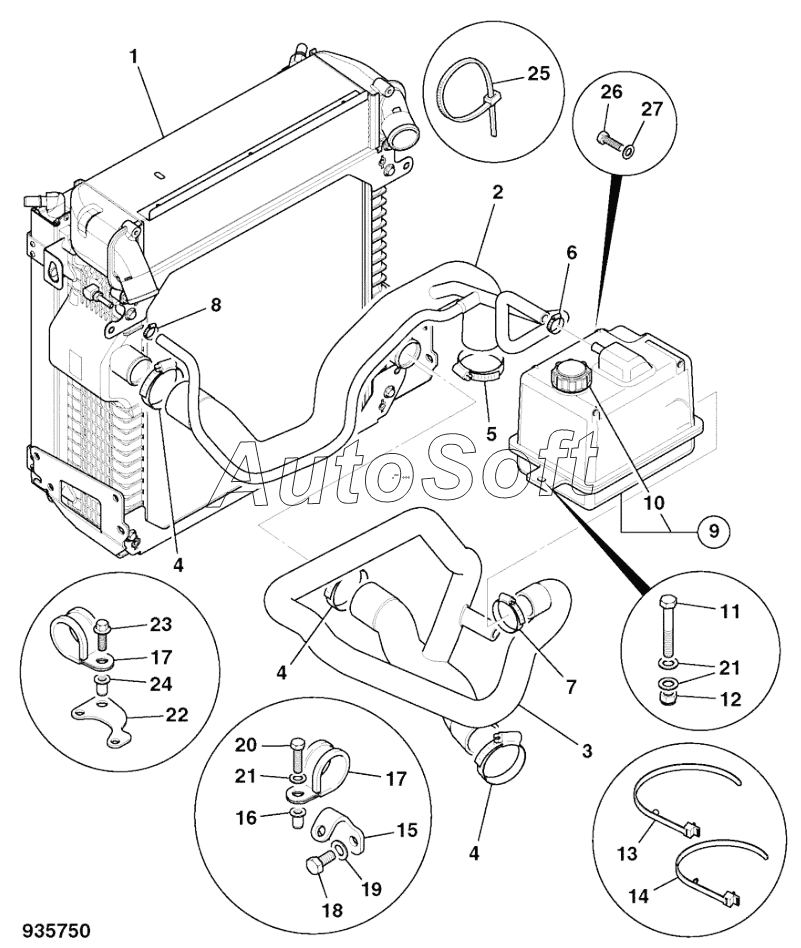

Каталог запасных частей к технике: JCB 4CX (2015). RADIATOR AND HOSES AWS 100BHP T3, CHARGE AIR COOLED BUILDS
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Cooler assembly | |
| 2 | 3***1 | Hose top radiator Aws T3 CAC | |
| 3 | 3***8 | Hose bottom radiator Aws T3 CAC | |
| 4 | 2***2 | Clip Jubilee | |
| 5 | 2***1 | Clip Worm Drive | |
| 6 | 2***5 | Clip Worm Drive | |
| 7 | 2***0 | Clip jubilee | |
| 8 | 2***3 | Clip Jubilee | |
| 9 | 1***6 | Tank coolant expansion | |
| 10 | 4***3 | Cap Expansion Bottle | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Nut | |
| 13 | 3***4 | Clip Swivel Cable Tie | |
| 14 | 3***5 | Clip male swivel3 cable tie | |
| 15 | 3***9 | Bracket hose guide | |
| 16 | 8***2 | Nut | |
| 17 | 3***2 | Clamp | |
| 18 | 1***Z | Setscrew | |
| 19 | 1***Z | Washer | |
| 20 | 1***Z | Setscrew | |
| 21 | 1***Z | Washer | |
| 22 | 3***8 | Plate hose support | |
| 23 | 1***Z | Bolt flanged | |
| 24 | 8***3 | Rivet nut | |
| 25 | 8***7 | Tie cable locking | |
| 26 | 1***Z | Setscrew | |
| 27 | 1***Z | Washer |
