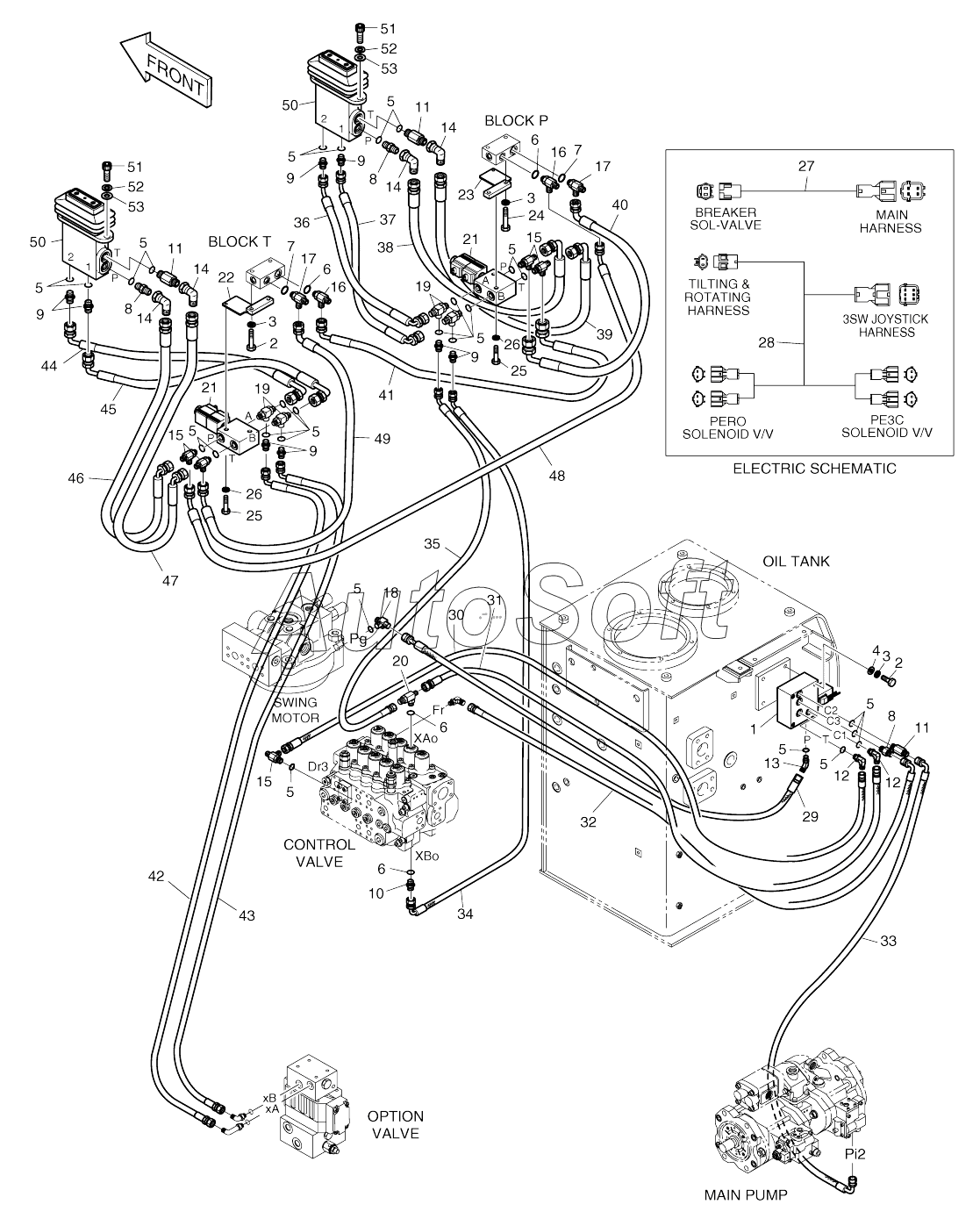

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING-PE3C AND PERO
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
14
14
14
14
1
2
2
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
8
8
8
9
9
9
9
9
10
11
11
11
12
12
13
K1005281F1
15
15
15
16
16
17
17
18
19
19
20
21
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1005281F1 | K***1 | Pilot piping-pe3c/pero | |
| 1 | 4***B | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | WASHER;PLAIN | |
| 5 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 7 | S***1 | O-RING | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***9 | Adapter | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 11 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 12 | 2***4 | ELBOW | |
| 13 | 2***1 | Elbow | |
| 14 | 1***9 | Elbow | |
| 15 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 16 | 2***6 | TEE | |
| 17 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 18 | 2***1 | TEE | |
| 19 | K***4 | Tee, shuttle | |
| 20 | K***3 | Tee, shuttle | |
| 21 | K***7 | Valve, solenoid | |
| 22 | K***4 | Bracket | |
| 23 | K***4 | Bracket | |
| 24 | S***3 | Bolt | |
| 25 | S***6 | Bolt | |
| 26 | S***3 | WASHER;SPRING | |
| 27 | 5***0 | Harness, breaker | |
| 28 | K***8 | Harness | |
| 29 | 2***6 | Hose | |
| 30 | 2***7 | Hose | |
| 31 | 2***7 | Hose | |
| 32 | 2***8 | HOSE PF1/4-1300L | |
| 33 | 2***7 | HOSE PF1/4-1200L | |
| 34 | D***7 | Hose | |
| 35 | D***4 | Hose | |
| 36 | D***2 | Hose | |
| 37 | D***2 | Hose | |
| 38 | D***6 | Hose | |
| 39 | D***6 | Hose | |
| 40 | D***3 | Hose | |
| 41 | D***4 | Hose | |
| 42 | D***7 | Hose | |
| 43 | D***7 | Hose | |
| 44 | D***5 | Hose | |
| 45 | D***5 | Hose | |
| 46 | D***2 | Hose | |
| 47 | D***2 | Hose | |
| 48 | D***6 | Hose | |
| 49 | D***7 | Hose | |
| 50 | 4***7 | VALVE;PEDAL | |
| 51 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 52 | S***1 | WASHER;SPRING | |
| 53 | S***3 | WASHER;PLAIN |
