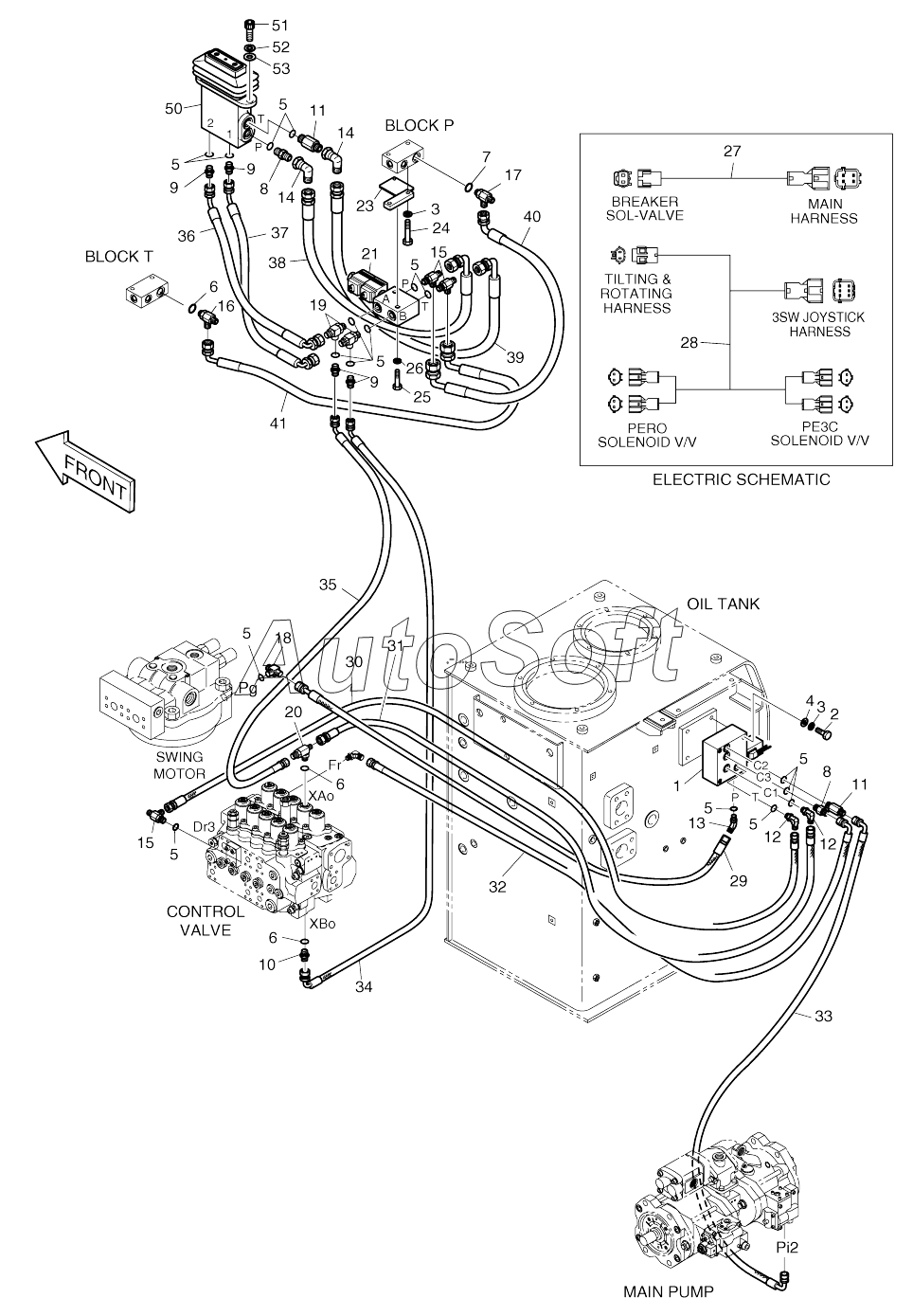

Каталог запасных частей к технике: Doosan SOLAR 210W-V (2017). PILOT PIPING-PE3C
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
50
51
52
53
11
11
1
2
3
3
4
5
5
5
5
5
5
5
5
5
6
6
6
7
8
8
9
9
9
10
K1005281F2
12
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1005281F2 | K***2 | Pilot piping-pe3c/pero | |
| 1 | 4***B | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X70 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | WASHER;PLAIN | |
| 5 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 7 | S***1 | O-RING | |
| 8 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 9 | 2***9 | Adapter | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 11 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 12 | 2***4 | ELBOW | |
| 13 | 2***1 | Elbow | |
| 14 | 1***9 | Elbow | |
| 15 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 16 | 2***6 | TEE | |
| 17 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 18 | 2***1 | TEE | |
| 19 | K***4 | Tee, shuttle | |
| 20 | K***3 | Tee, shuttle | |
| 21 | K***7 | Valve, solenoid | |
| 23 | K***4 | Bracket | |
| 24 | S***3 | Bolt | |
| 25 | S***6 | Bolt | |
| 26 | S***3 | WASHER;SPRING | |
| 27 | 5***0 | Harness, breaker | |
| 28 | K***8 | Harness | |
| 29 | 2***6 | Hose | |
| 30 | 2***7 | Hose | |
| 31 | 2***7 | Hose | |
| 32 | 2***8 | HOSE PF1/4-1300L | |
| 33 | 2***7 | HOSE PF1/4-1200L | |
| 34 | D***7 | Hose | |
| 35 | D***4 | Hose | |
| 36 | D***2 | Hose | |
| 37 | D***2 | Hose | |
| 38 | D***6 | Hose | |
| 39 | D***6 | Hose | |
| 40 | D***3 | Hose | |
| 41 | D***4 | Hose | |
| 50 | 4***7 | VALVE;PEDAL | |
| 51 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 52 | S***1 | WASHER;SPRING | |
| 53 | S***3 | WASHER;PLAIN |
