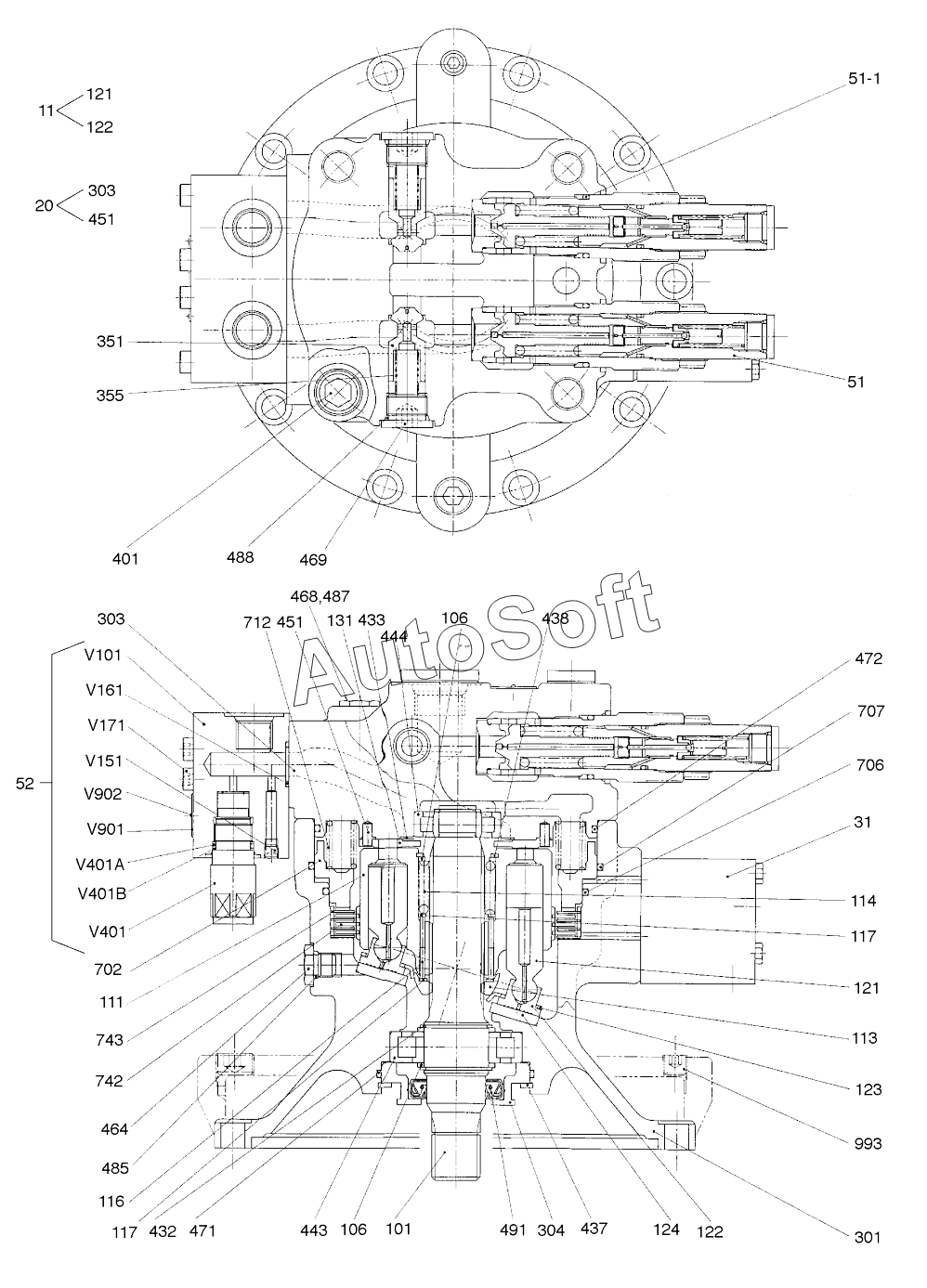

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). SWING MOTOR (1-700)
11
121
121
122
122
20
303
303
451
451
101
106
106
111
113
114
116
117
117
123
124
131
301
304
351
355
401
432
433
437
438
443
444
464
468
469
471
472
485
487
488
491
702
706
707
712
742
743
992
993
31
31-1
31-2
51
51-1
52
V101
V151
V161
V171
V401
V401A
V401B
V901
V902
2401-9247KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-9247A | 2***A | Swing device | |
| 2401-9247KT | 2***T | SEAL KIT;SWING MOTOR | |
| 37S0C018N0011 | 3***1 | Swing motor | |
| 101 | 3***3 | Shaft, drive | |
| 106 | 3***2 | Spacer | |
| 11 | 3***1 | Piston assy | |
| 111 | 3***7 | Cylinder | |
| 113 | 3***1 | Retainer | |
| 114 | 3***9 | Spring, cylinder | |
| 116 | P***8 | Rod, push | |
| 117 | 3***3 | Spacer, f | |
| 121 | 3***7 | Piston | |
| 122 | 3***3 | Shoe | |
| 123 | 3***1 | Plate, set | |
| 124 | 3***9 | Plate, shoe | |
| 131 | 3***2 | Plate, valve | |
| 20 | 3***0 | Valve casing assy | |
| 301 | 3***3 | Casing, fi | |
| 303 | 3***1 | Casing | |
| 304 | 3***0 | Cover, front | |
| 31 | 3***6 | Time delay valve | |
| 31-1 | O***6 | O-ring | |
| 31-2 | O***2 | O-ring | |
| 351 | 3***7 | Plunger | |
| 355 | 3***0 | Spring | |
| 401 | O***5 | Screw, hex | |
| 432 | O***5 | Ring, snap | |
| 433 | P***0 | Ring, snap | |
| 437 | O***0 | Ring, snap | |
| 438 | O***2 | Ring, snap | |
| 443 | P***7 | Bearing, collar | |
| 444 | P***V | Bearing, collar | |
| 451 | O***2 | Pin | |
| 464 | O***4 | Plug | |
| 468 | O***4 | Plug | |
| 469 | O***2 | Plug | |
| 471 | O***0 | O-ring | |
| 472 | O***4 | O-ring | |
| 485 | O***1 | O-ring | |
| 487 | O***1 | O-ring | |
| 488 | O***0 | O-ring | |
| 491 | P***M | Seal, oil | |
| 51 | V***4 | Relief valve | |
| 51-1 | O***0 | O-ring | |
| 52 | V***7 | Swing reactionless valve | |
| 702 | 3***0 | Piston, brake | |
| 706 | O***1 | O-ring | |
| 707 | O***6 | O-ring | |
| 712 | 3***0 | Spring, brake | |
| 742 | 3***7 | Plate, friction | |
| 743 | 3***7 | Plate, separator | |
| 992 | O***2 | Plug | |
| 993 | O***4 | Plug | |
| V101 | V***0 | Casing | |
| V151 | P***3 | Plug | |
| V161 | O***2 | O-ring | |
| V171 | O***0 | Screw, hex | |
| V401 | V***6 | Valve, swing reactionless | |
| V401A | O***0 | O-ring | |
| V401B | O***0 | Ring back up | |
| V901 | P***A | Plate, name | |
| V902 | O***8 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
