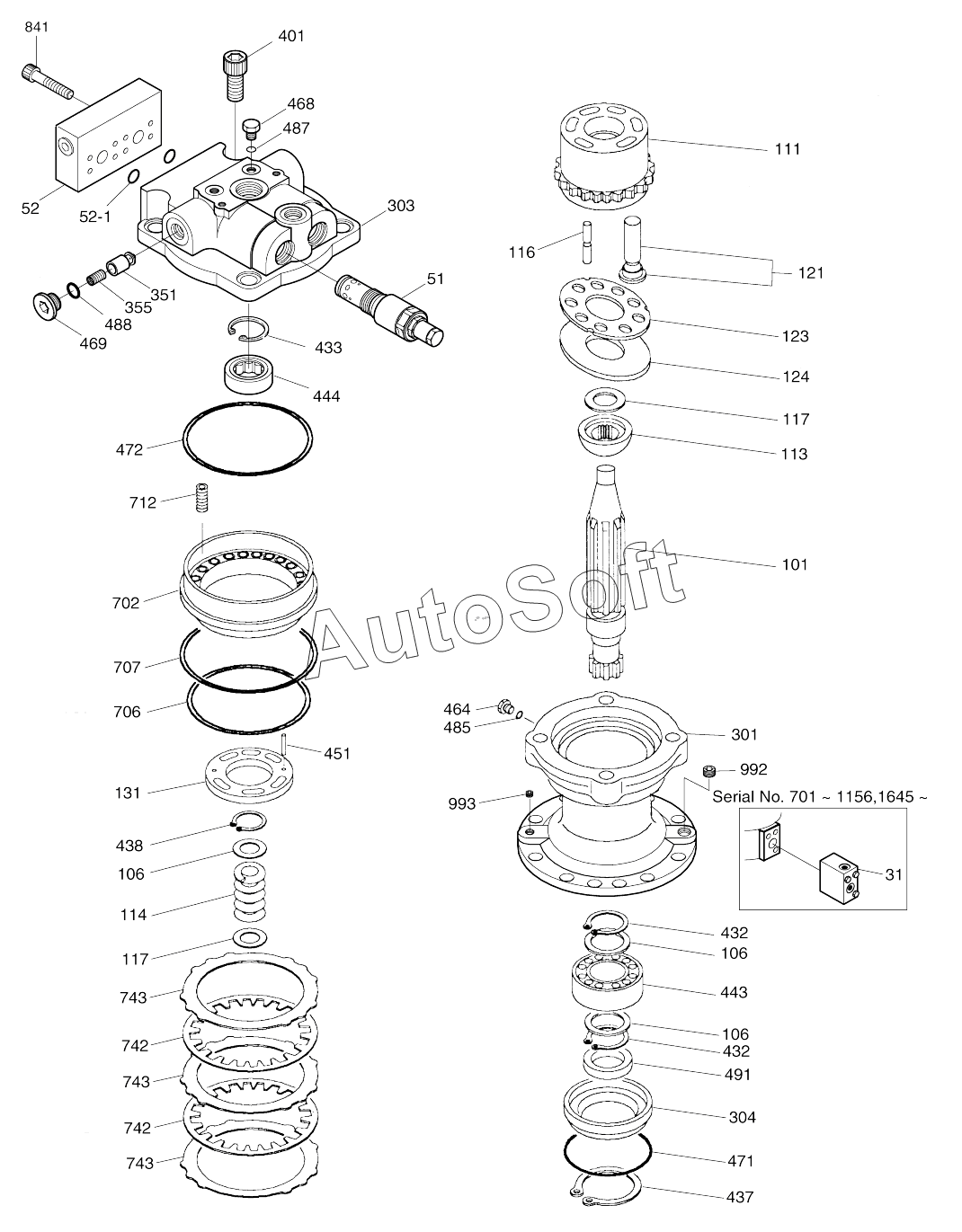

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). SWING MOTOR (701-)
31
51
51-2
52
101
106
106
106
111
113
114
116
117
117
121
123
124
131
301
303
304
351
355
401
432
432
433
437
438
443
444
451
464
468
469
471
472
485
487
488
491
702
706
707
712
742
742
743
743
743
841
992
993
2401-9247KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-9247KT | 2***T | SEAL KIT;SWING MOTOR | |
| 401-00003 | 4***3 | Swing motor | |
| 401-00003 | 4***3 | Swing motor | |
| 401-00003A | 4***A | Swing motor | |
| 401-00042 | 4***2 | Motor, swing | |
| 101 | 1***B | DRIVE SHAFT | |
| 106 | 1***9 | SPACER | |
| 111 | 1***B | BLOCK;CYLINDER | |
| 113 | 1***B | BUSH;SPHERICAL | |
| 114 | 2***A | SPRING;CYLINDER | |
| 116 | 2***A | ROD;PUSH | |
| 117 | 1***3 | SPACER | |
| 121 | 7***7 | PISTON & SHOE ASS'Y | |
| 123 | 1***4 | RETAINER | |
| 123 | 1***1 | Retainer | |
| 124 | 1***B | PLATE;SHOE | |
| 124 | 1***D | Plate, shoe | |
| 131 | 1***A | PLATE;VALVE | |
| 301 | 1***C | CASING D1 | |
| 301 | 1***5 | Casing d3 | |
| 303 | 1***B | CASING;VALVE | |
| 304 | 1***8 | COVER;FRONT | |
| 31 | 7***3 | Valve, brake | |
| 31 | 7***2 | Valve, brake | |
| 31 | 7***2 | Valve, brake | |
| 31-1 | O***6 | O-ring | |
| 31-2 | O***2 | O-ring | |
| 351 | 1***1 | PLUNGER | |
| 355 | 2***A | SPRING | |
| 401 | 2***6 | BOLT;SOCKET M16X2.0X75 | |
| 432 | 2***4 | RING;STOP | |
| 433 | 1***0 | RING;SNAP | |
| 437 | 2***4 | RING;SNAP | |
| 438 | 2***4 | RING;SNAP | |
| 443 | 2***9 | BEARING;ROLLER | |
| 444 | 2***8 | BEARING;ROLLER | |
| 451 | 2***2 | PIN;SPRING | |
| 464 | 1***4 | PLUG;VP | |
| 468 | 1***4 | PLUG;VP | |
| 469 | 1***9 | PLUG;RO | |
| 471 | 2***4 | O-RING | |
| 472 | 2***3 | O-RING | |
| 485 | 2***9 | O-RING | |
| 487 | 2***9 | O-RING | |
| 488 | 2***3 | O-RING | |
| 491 | 2***6 | SEAL;OIL | |
| 51 | 2***2 | RELIEF VALVE | |
| 51 | 2***2 | RELIEF VALVE | |
| 51 | 2***7 | Valve, relief | |
| 51-1 | O***G | O-ring | |
| 51-2 | R***P | Ring, backup | |
| 52 | 7***6 | SWING REACTIONLESS VALVE | |
| 52-1 | O***G | O-ring | |
| 702 | 1***8 | PISTON;BRAKE | |
| 706 | 2***4 | O-RING | |
| 707 | 2***5 | O-RING | |
| 712 | 2***A | Spring, brake | |
| 742 | 1***8 | PLATE;FRICTION | |
| 743 | 1***5 | PLATE;SEPARATION | |
| 841 | 2***4 | BOLT;SOCKET M18X1.25X55 | |
| 992 | 2***7 | PLUG;PT | |
| 993 | 2***9 | PLUG;PT |
