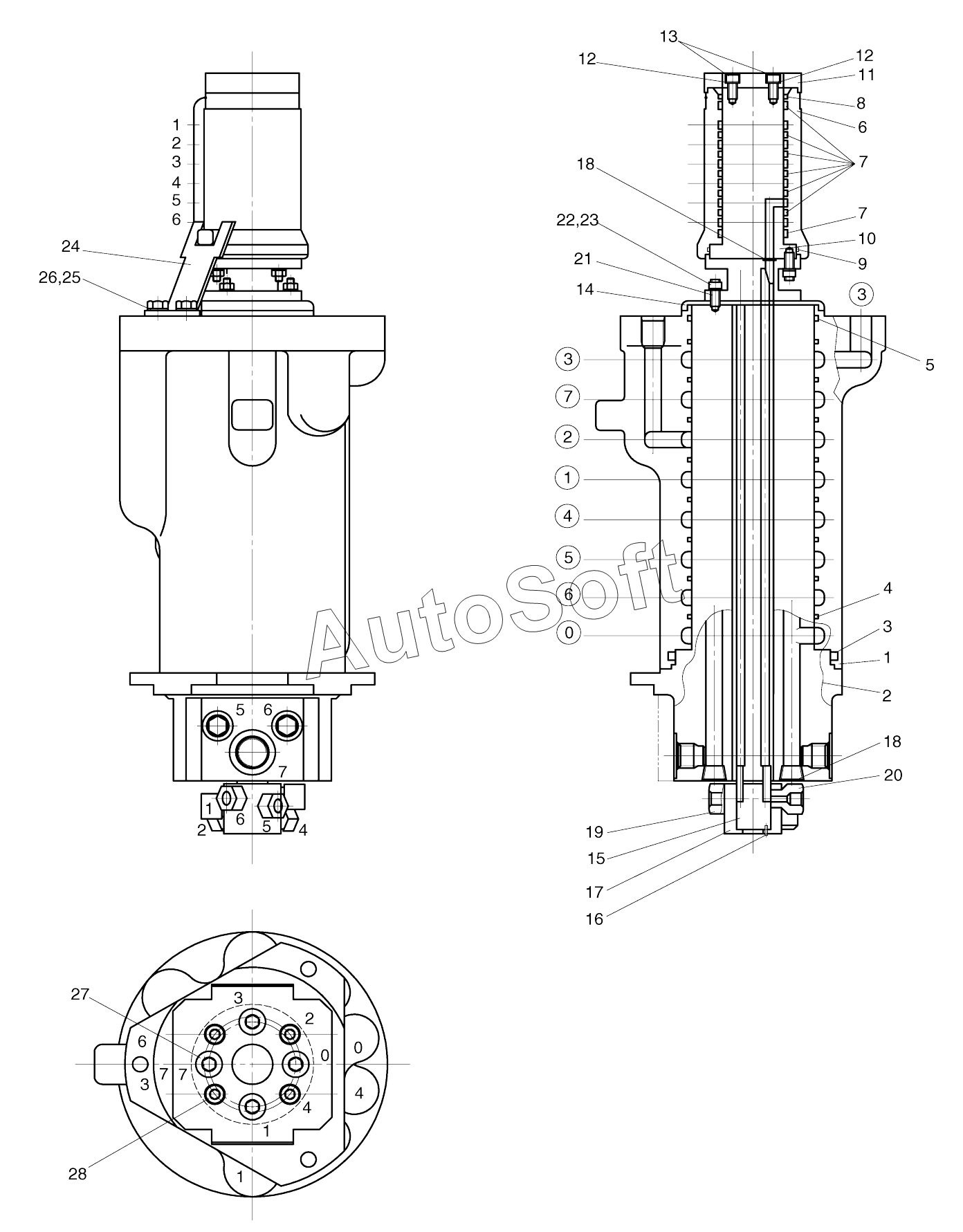

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). CENTER JOINT-STD. (1-607)
15
2480-9004K
28
27
26
25
24
23
22
21
20
19
18
18
17
16
14
13
12
12
11
10
9
8
7
7
7
6
6
6
5
5
5
4
4
4
3
3
3
3
2
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2480-9004B | 2***B | Center joint | |
| 2480-9004K | 2***K | Seal kit, center joint | |
| 1 | 0***4 | Body | |
| 2 | 0***4 | Spindle | |
| 3 | E***1 | O-ring | |
| 4 | E***0 | Seal, slipper | |
| 5 | E***1 | O-ring | |
| 6 | 0***3 | Top, body | |
| 7 | E***0 | Seal, slipper | |
| 8 | E***0 | Wiper, dust | |
| 9 | E***1 | O-ring | |
| 10 | 0***4 | Rotor | |
| 11 | 0***2 | Plate, cover | |
| 12 | 2***0 | Gasket | |
| 13 | E***6 | Bolt, hex.socket | |
| 14 | 0***1 | Cover | |
| 15 | 0***3 | Pipe assy | |
| 16 | E***0 | Pin, spring | |
| 17 | 0***2 | Connector | |
| 18 | E***0 | O-ring, special | |
| 19 | 0***0 | Port a | |
| 20 | 0***1 | Port | |
| 21 | 0***1 | Bolt, stud | |
| 22 | E***2 | WASHER;SPRING | |
| 23 | E***3 | NUT;HEX. | |
| 24 | 0***2 | Bracket | |
| 25 | E***5 | Bolt, hex. | |
| 26 | E***2 | WASHER;SPRING | |
| 27 | E***0 | PLUG;HEX SOCKET | |
| 28 | E***0 | BOLT;HEX SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
