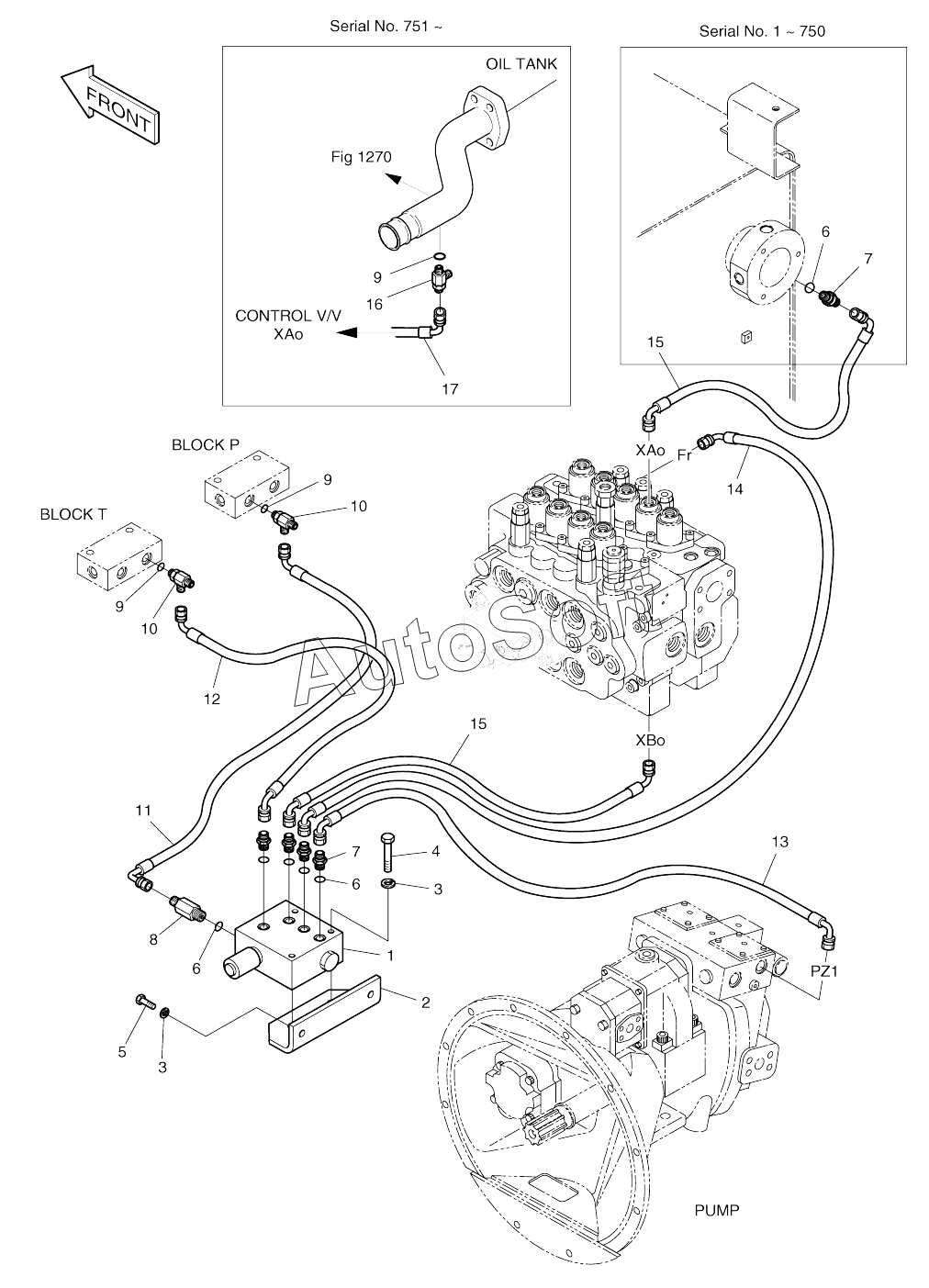

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1) (2017). PILOT PIPING-BREAKER
2400-1872
1
2
3
3
4
5
6
6
6
6
6
6
6
7
7
7
7
8
9
9
9
9
9
9
10
10
11
12
13
14
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1872 | 2***2 | Pilot piping, breaker | |
| 1 | 2***A | Valve, breaker | |
| 2 | 2***3 | BRACKET | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | BOLT M10X1.5X70 | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***1 | O-RING | |
| 6 | S***1 | O-RING | |
| 7 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 8 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 9 | S***1 | O-RING | |
| 9 | S***1 | O-RING | |
| 10 | 2***6 | TEE | |
| 11 | 2***7 | HOSE-1750L | |
| 12 | 2***8 | HOSE-1850L | |
| 13 | 2***9 | Hose | |
| 13 | 2***8 | Hose | |
| 14 | 2***3 | HOSE-1750L | |
| 15 | 2***7 | HOSE PF1/4-1100L | |
| 15 | 2***7 | HOSE PF1/4-1100L | |
| 16 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 17 | 2***4 | Hose |
