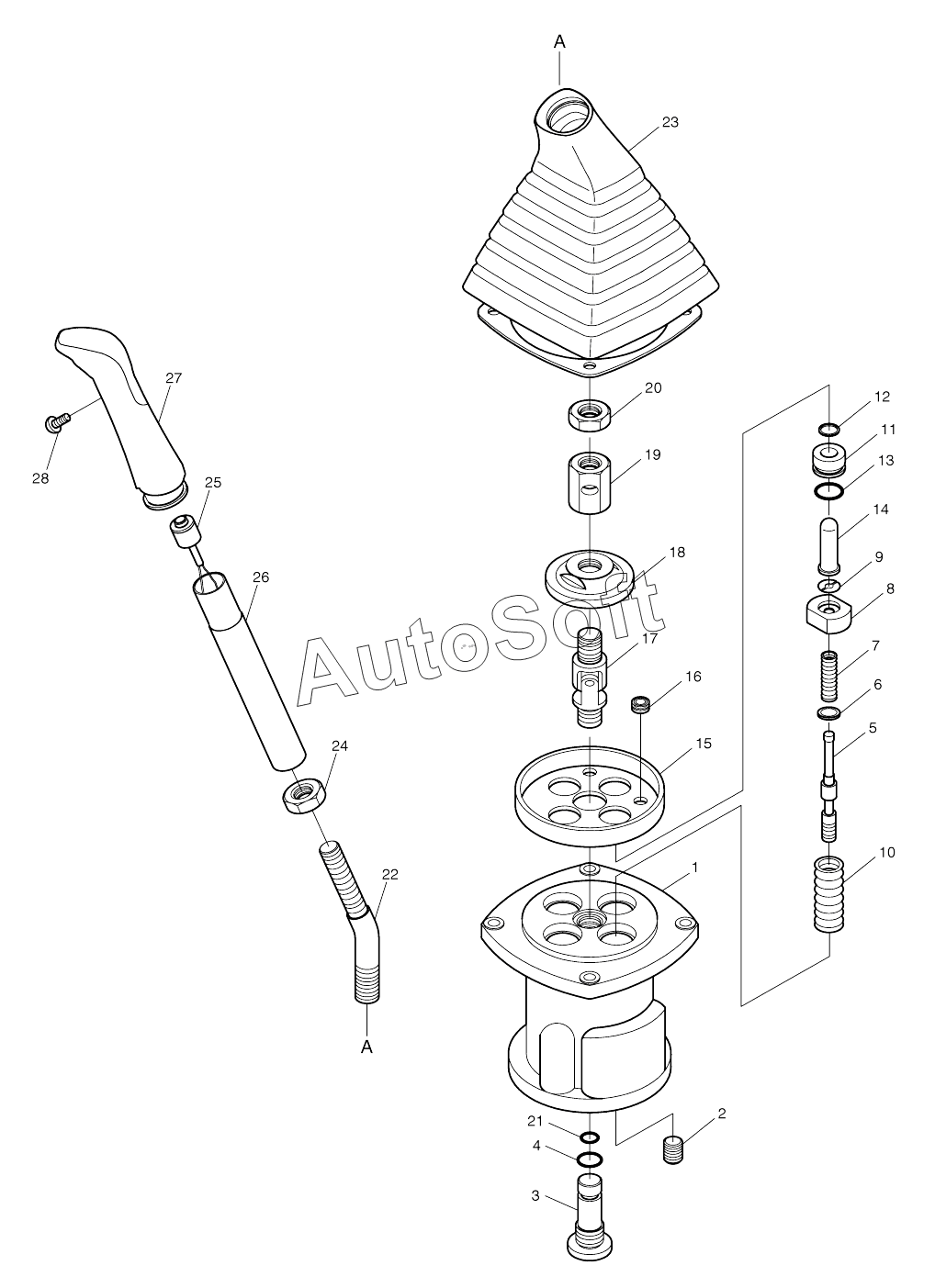

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). REMOTE CONTROL VALVE (1-1798)
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
2420-9516
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2420-9516 | 2***6 | Remote control v/v | |
| 2420-9517 | 2***7 | Remote control v/v | |
| 1 | J***1 | Case | |
| 2 | W***8 | PLUG | |
| 3 | J***2 | PLUG | |
| 4 | P***4 | O-RING | |
| 5 | J***3 | SPOOL | |
| 6 | J***4 | SHIM | |
| 7 | J***2 | Spring | |
| 8 | J***6 | Seat, spring | |
| 9 | J***1 | Stopper | |
| 10 | J***7 | SPRING | |
| 11 | J***8 | Plug | |
| 12 | R***0 | SEAL DYR10 | |
| 13 | P***0 | O-RING | |
| 14 | J***9 | Rod, push | |
| 15 | J***0 | Plate | |
| 16 | J***1 | Bushing | |
| 17 | J***2 | JOINT ASS'Y | |
| 18 | J***3 | Plate, swash | |
| 19 | J***4 | NUT;HEX. | |
| 20 | H***1 | Nut | |
| 21 | P***A | O-RING | |
| 22 | J***1 | Connector | |
| 23 | J***2 | Boot | |
| 23 | J***3 | Boot | |
| 24 | H***1 | Nut | |
| 25 | J***4 | Switch ass`y | |
| 26 | J***5 | Insert | |
| 27 | J***6 | Handle ass`y | |
| 28 | S***3 | Screw |
