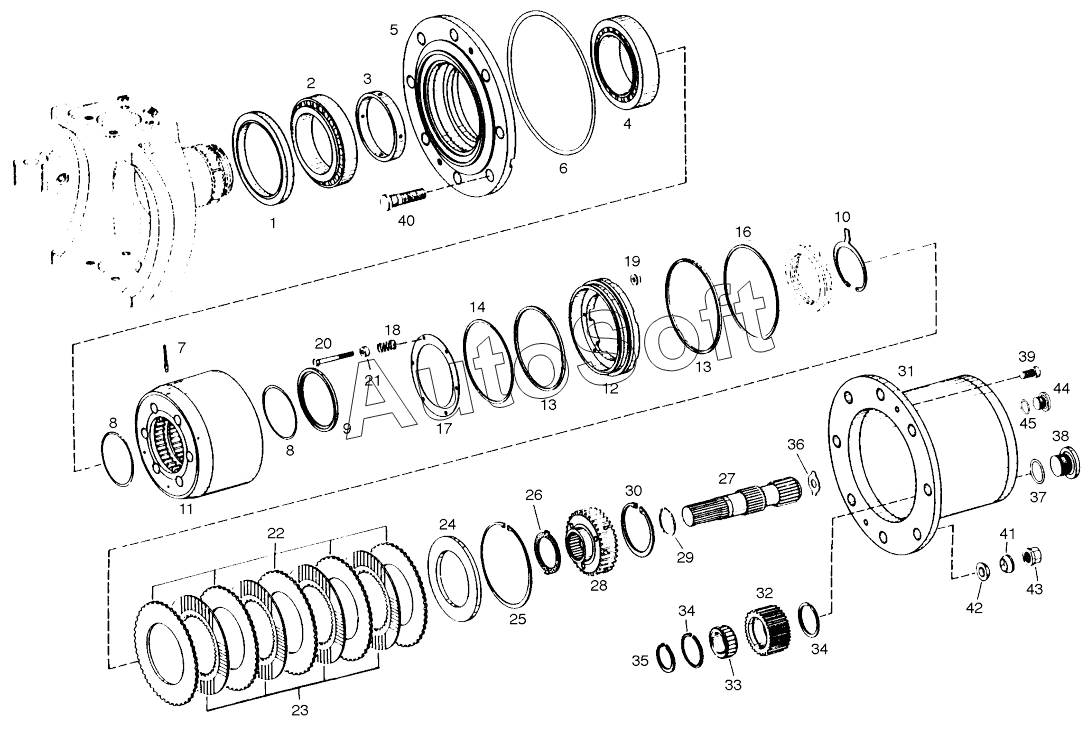

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). HUB-FRONT AXLE
31
35
34
34
34
34
34
33
32
36
30
29
28
27
26
25
24
23
39
45
44
43
42
41
40
38
37
6
5
4
7
3
2
14
22
21
20
19
18
17
16
1
13
13
13
13
12
11
10
9
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Seal, shaft | |
| 2 | 7***9 | Bearing, roller | |
| 2 | 7***2 | Bearing, roller | |
| 3 | 7***7 | Ring, optional | |
| 3 | 7***8 | Ring, optional | |
| 3 | 7***9 | Ring, optional | |
| 3 | 7***0 | Ring, optional | |
| 3 | 7***1 | Ring, optional | |
| 3 | 7***2 | Ring, optional | |
| 3 | 7***3 | Ring, optional | |
| 3 | 7***0 | Ring, optional | |
| 3 | 7***1 | Ring, optional | |
| 3 | 7***2 | Ring, optional | |
| 3 | 7***3 | Ring, optional | |
| 3 | 7***4 | Ring, optional | |
| 4 | 7***7 | Bearing, roller | |
| 5 | 4***6 | Hub | |
| 5 | 4***7 | Hub | |
| 6 | 6***7 | O-ring | |
| 6 | 6***0 | O-ring | |
| 7 | 6***8 | Plug | |
| 8 | 6***8 | O-ring | |
| 9 | 7***1 | Ring, angle | |
| 10 | 7***9 | Ring, retaining | |
| 11 | 4***0 | Gear, ring | |
| 11 | 4***8 | Gear, ring | |
| 12 | 4***0 | Piston | |
| 13 | 7***9 | U-ring | |
| 13 | 7***9 | U-ring | |
| 14 | 5***8 | Ring | |
| 14 | 5***6 | Ring, support | |
| 16 | 5***1 | Ring | |
| 16 | 5***1 | Ring, support | |
| 17 | 4***2 | Shim, support | |
| 18 | 6***5 | Spring, compr. | |
| 19 | 6***1 | Nut, locking | |
| 20 | 6***8 | Screw, cap | |
| 21 | 4***1 | Sleeve, spring | |
| 22 | 4***9 | Disc, o.clutch | |
| 22 | 4***0 | Disc, o.clutch | |
| 22 | 4***1 | Disc, o.clutch | |
| 23 | 5***1 | Disc, i.clutch | |
| 24 | 4***7 | Shim, end | |
| 25 | 6***7 | Ring, retaining | |
| 26 | 7***8 | Washer, thrust | |
| 27 | 4***7 | Shaft, sun gear | |
| 28 | 4***7 | Carrier, disk | |
| 29 | 6***7 | Ring, retaining | |
| 30 | 6***5 | Ring, retaining | |
| 31 | 4***5 | Carrier, planet | |
| 31 | 4***5 | Carrier, planet | |
| 32 | 4***6 | Gear, planet | |
| 32 | 4***6 | Gear, planet | |
| 33 | 7***1 | Bearing, roller | |
| 33 | 7***1 | Bearing, roller | |
| 34 | 5***4 | Ring, angle | |
| 34 | 5***4 | Ring, angle | |
| 35 | 6***9 | Ring, retaining | |
| 35 | 6***9 | Ring, retaining | |
| 36 | 7***9 | Washer, thrust optional | |
| 36 | 7***0 | Washer, thrust optional | |
| 36 | 7***6 | Washer, thrust optional | |
| 36 | 7***5 | Washer, thrust optional | |
| 36 | 7***0 | Washer, thrust optional | |
| 36 | 7***1 | Washer, thrust optional | |
| 36 | 7***0 | Washer, thrust optional | |
| 37 | 6***5 | O-ring | |
| 38 | 7***6 | Plug, screw | |
| 39 | 6***1 | Screw, cap | |
| 39 | 6***4 | Screw, cap | |
| 40 | 4***8 | Bolt, wheel | |
| 40 | 4***4 | Bolt, wheel | |
| 41 | 6***4 | Washer, spring | |
| 42 | 7***2 | Ring, centering | |
| 43 | 6***9 | Nut, wheel | |
| 43 | 6***1 | Nut, wheel | |
| 44 | 6***3 | Plug, screw | |
| 45 | 6***3 | O-ring |
