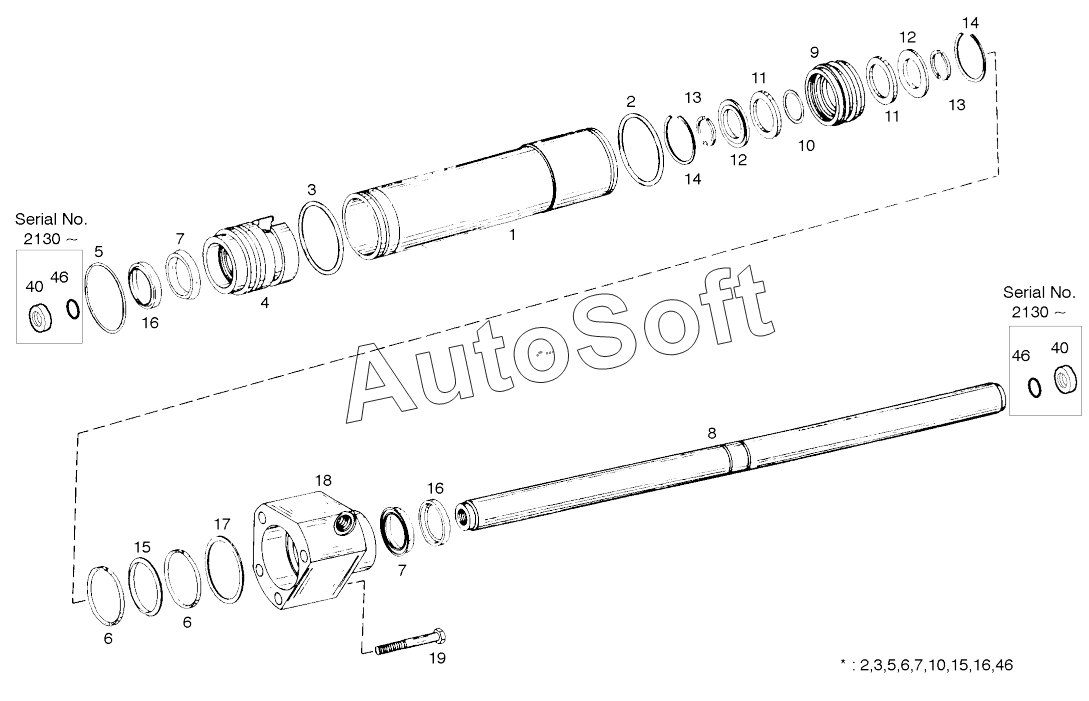

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). STEERING CYLINDER-FRONT AXLE (1-2423)
18
19
40
40
46
46
46
1.180-00666
1.180-00666
1.180-00666
11
11
2
2
3
3
4
5
5
6
6
6
7
7
7
8
9
10
10
1
12
12
13
13
14
14
15
15
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.180-00666 | 1***6 | Seal kit, steering cyl. | |
| 1 | 4***8 | Cylinder, steering | |
| 2 | 6***9 | O-ring | |
| 3 | 6***3 | O-ring | |
| 4 | 4***3 | Guide | |
| 5 | 6***1 | O-ring | |
| 6 | 4***4 | Ring, scraper | |
| 7 | 7***1 | U-ring | |
| 8 | 4***8 | Rod, piston | |
| 9 | 4***9 | Piston | |
| 10 | 6***8 | O-ring | |
| 11 | 7***0 | Washer | |
| 12 | 4***7 | Ring, retaining | |
| 13 | 7***1 | Ring, split | |
| 14 | 6***6 | Ring, snap | |
| 15 | 4***5 | Ring, sealing | |
| 16 | 7***8 | Wiper, rod | |
| 17 | 7***8 | Washer, optional | |
| 17 | 7***9 | Washer, optional | |
| 17 | 7***0 | Washer, optional | |
| 17 | 7***1 | Washer, optional | |
| 17 | 7***2 | Washer, optional | |
| 17 | 7***3 | Washer, optional | |
| 17 | 7***4 | Washer, optional | |
| 17 | 7***5 | Washer, optional | |
| 17 | 7***6 | Washer, optional | |
| 17 | 7***8 | Washer, optional | |
| 17 | 7***9 | Washer, optional | |
| 17 | 7***0 | Washer, optional | |
| 17 | 7***1 | Washer, optional | |
| 17 | 7***2 | Washer, optional | |
| 17 | 7***3 | Washer, optional | |
| 17 | 7***4 | Washer, optional | |
| 17 | 7***5 | Washer, optional | |
| 17 | 7***5 | Washer, optional | |
| 17 | 7***6 | Washer, optional | |
| 17 | 7***7 | Washer, optional | |
| 18 | 4***8 | Guide | |
| 19 | 6***8 | Screw, hex. | |
| 40 | 4***0 | Ring, stop | |
| 46 | 6***8 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
