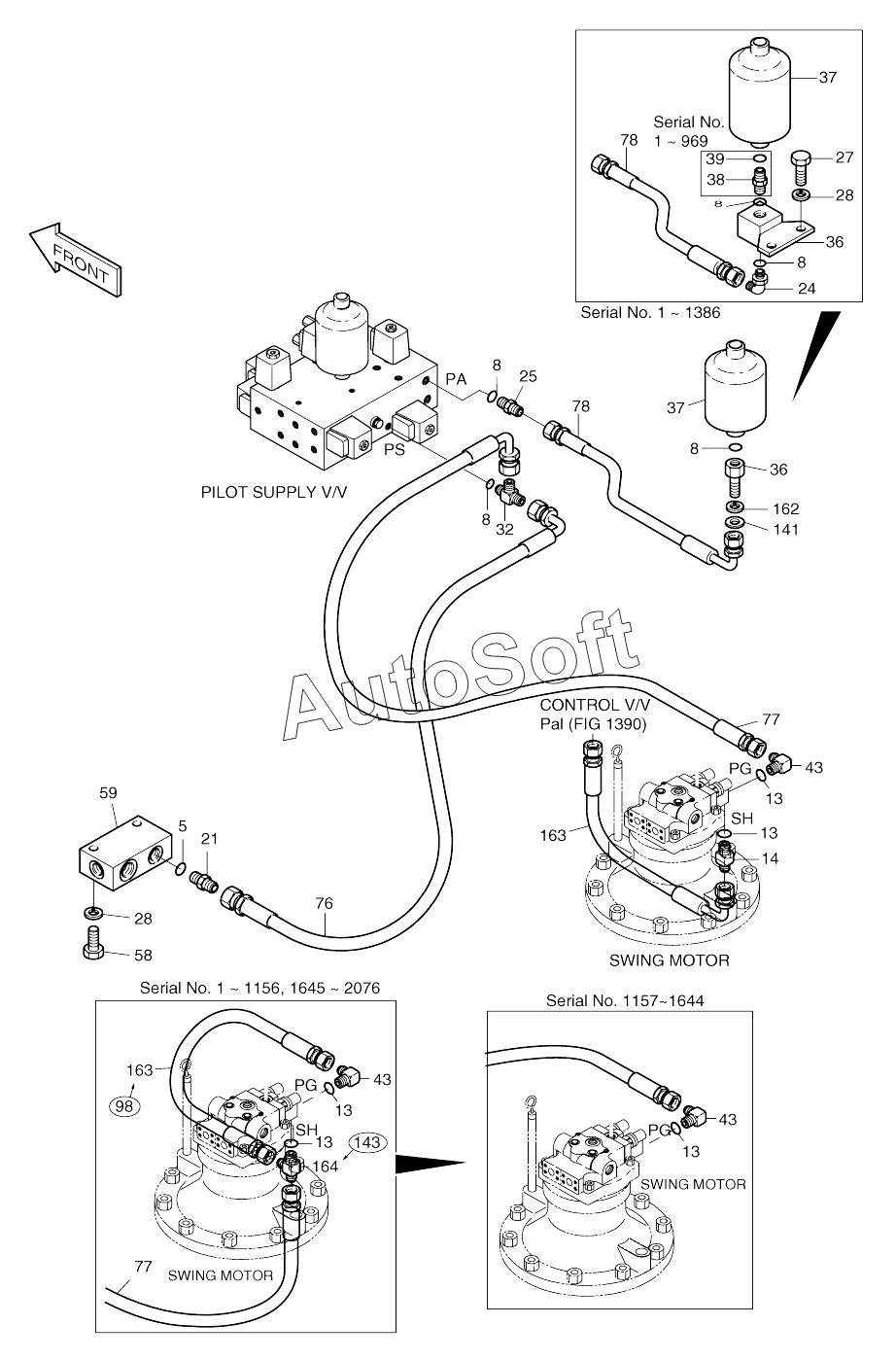

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PILOT PIPING (2)
78
78
39
43
43
43
58
59
76
77
77
78
78
38
78
78
98
141
143
162
163
163
163
163
164
24
5
8
8
8
8
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
21
25
27
28
28
32
36
36
36
36
36
37
37
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 2400-1781B | 2***B | Pilot piping | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 21 | 2***6 | ADAPTER | |
| 24 | 2***0 | ELBOW | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 27 | S***3 | BOLT M10X1.5X20 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 32 | 2***8 | Tee | |
| 36 | 1***0 | Reducer | |
| 36 | 2***4 | Block | |
| 37 | 2***5 | Accumulator | |
| 37 | 2***6 | Accumulator | |
| 38 | 2***4 | Adapter | |
| 39 | S***1 | Packing | |
| 43 | 2***4 | ELBOW | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 76 | 2***2 | Hose | |
| 76 | 2***6 | Hose | |
| 77 | 2***2 | Hose | |
| 78 | 2***2 | Hose | |
| 78 | 2***3 | HOSE-350L | |
| 78 | 2***7 | Hose | |
| 98 | 2***2 | Hose | |
| 141 | 1***6 | NUT PF1/4 | |
| 143 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 162 | S***3 | Washer | |
| 163 | 2***2 | HOSE PF1/4-510L | |
| 163 | 2***2 | HOSE PF1/4-480L | |
| 164 | 2***1 | TEE PFO1/4-2PF1/4 |
