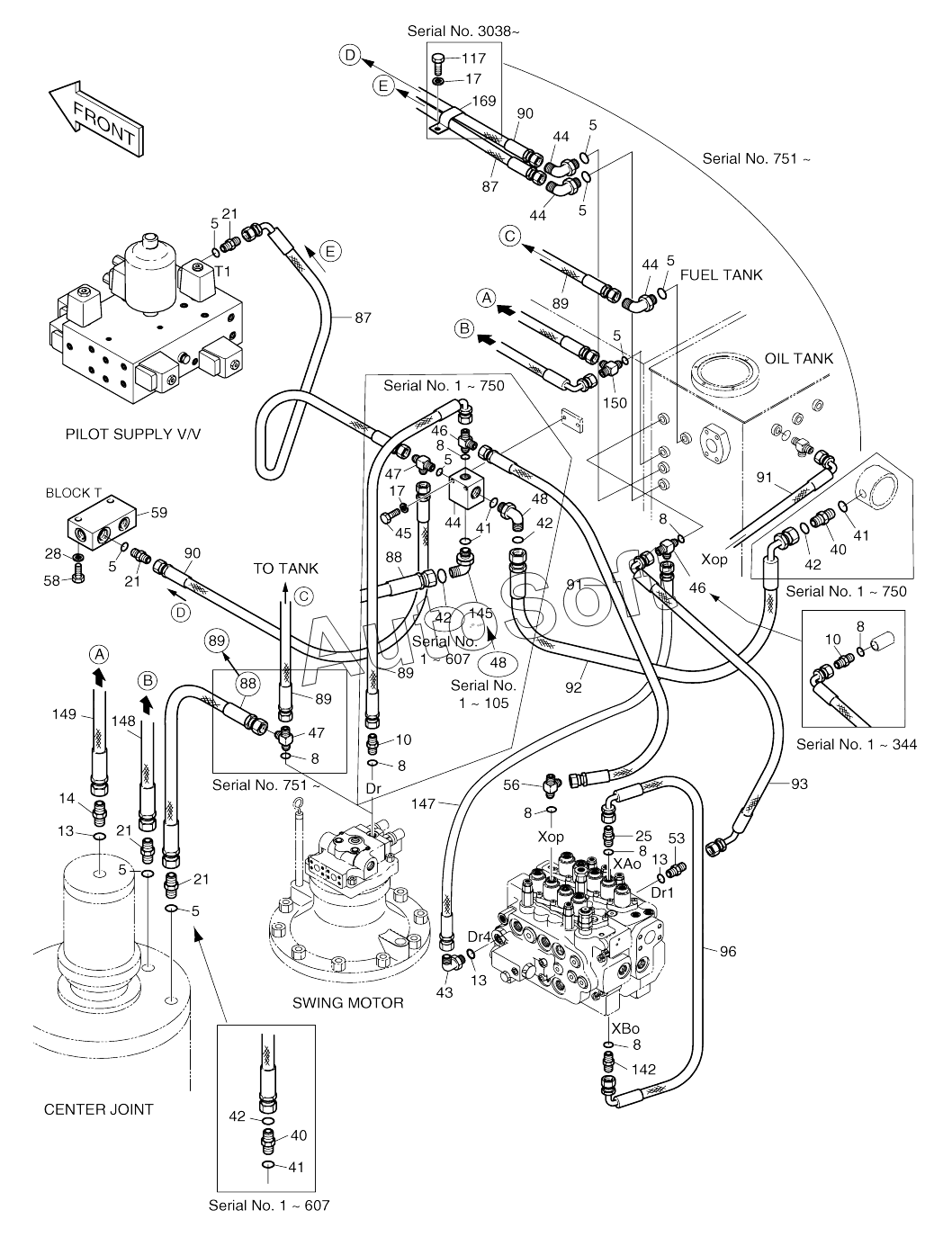

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PILOT PIPING (3)
88
88
91
91
91
90
90
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
88
88
88
88
91
91
88
88
88
87
87
87
87
87
59
58
56
53
169
117
150
149
148
147
145
142
96
93
92
10
10
25
21
21
21
21
21
21
21
21
21
17
17
14
13
13
13
13
13
13
13
13
13
13
28
10
10
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
44
44
44
44
48
47
47
47
47
46
46
46
46
46
46
45
44
44
44
44
43
42
42
42
42
42
42
42
42
41
41
41
41
41
41
41
41
40
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 2400-1781B | 2***B | Pilot piping | |
| 5 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 17 | S***3 | WASHER;SPRING | |
| 21 | 2***6 | ADAPTER | |
| 21 | 2***6 | ADAPTER | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 40 | 2***1 | ADAPTER | |
| 40 | 2***1 | ADAPTER | |
| 41 | S***1 | O-RING | |
| 41 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 42 | S***1 | O-RING | |
| 43 | 2***4 | ELBOW | |
| 44 | 2***2 | ELBOW | |
| 44 | 2***9 | Block | |
| 45 | S***3 | Bolt | |
| 46 | 2***6 | TEE | |
| 46 | 2***6 | TEE | |
| 46 | 2***6 | TEE | |
| 47 | 2***8 | Tee | |
| 47 | 2***5 | TEE 3-PF1/2 | |
| 48 | 2***1 | ELBOW | |
| 48 | 2***1 | ELBOW | |
| 53 | 2***9 | ADAPTER | |
| 56 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 87 | 2***7 | Hose | |
| 87 | 2***5 | Hose | |
| 88 | 2***5 | HOSE PF1/2-750L | |
| 88 | 2***8 | Hose | |
| 88 | 2***4 | Hose | |
| 88 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***8 | Hose | |
| 89 | 2***4 | HOSE PF3/8-550L | |
| 90 | 2***6 | Hose | |
| 91 | 2***0 | Hose | |
| 91 | 2***2 | HOSE PF1/4-900L | |
| 92 | 2***0 | Hose | |
| 93 | 2***2 | HOSE PF3/8-400L | |
| 96 | 2***6 | HOSE(90-90)PF1/4-800L | |
| 117 | S***3 | BOLT M8X1.25X16 | |
| 142 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 145 | 2***5 | Elbow | |
| 145 | 2***2 | Elbow | |
| 147 | 2***5 | Hose | |
| 147 | 2***2 | HOSE PF1/4-850L | |
| 148 | 2***4 | Hose | |
| 148 | 2***1 | Hose | |
| 149 | 2***8 | Hose | |
| 149 | 2***0 | Hose | |
| 149 | 2***5 | Hose | |
| 150 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 169 | 1***4 | Clip |
