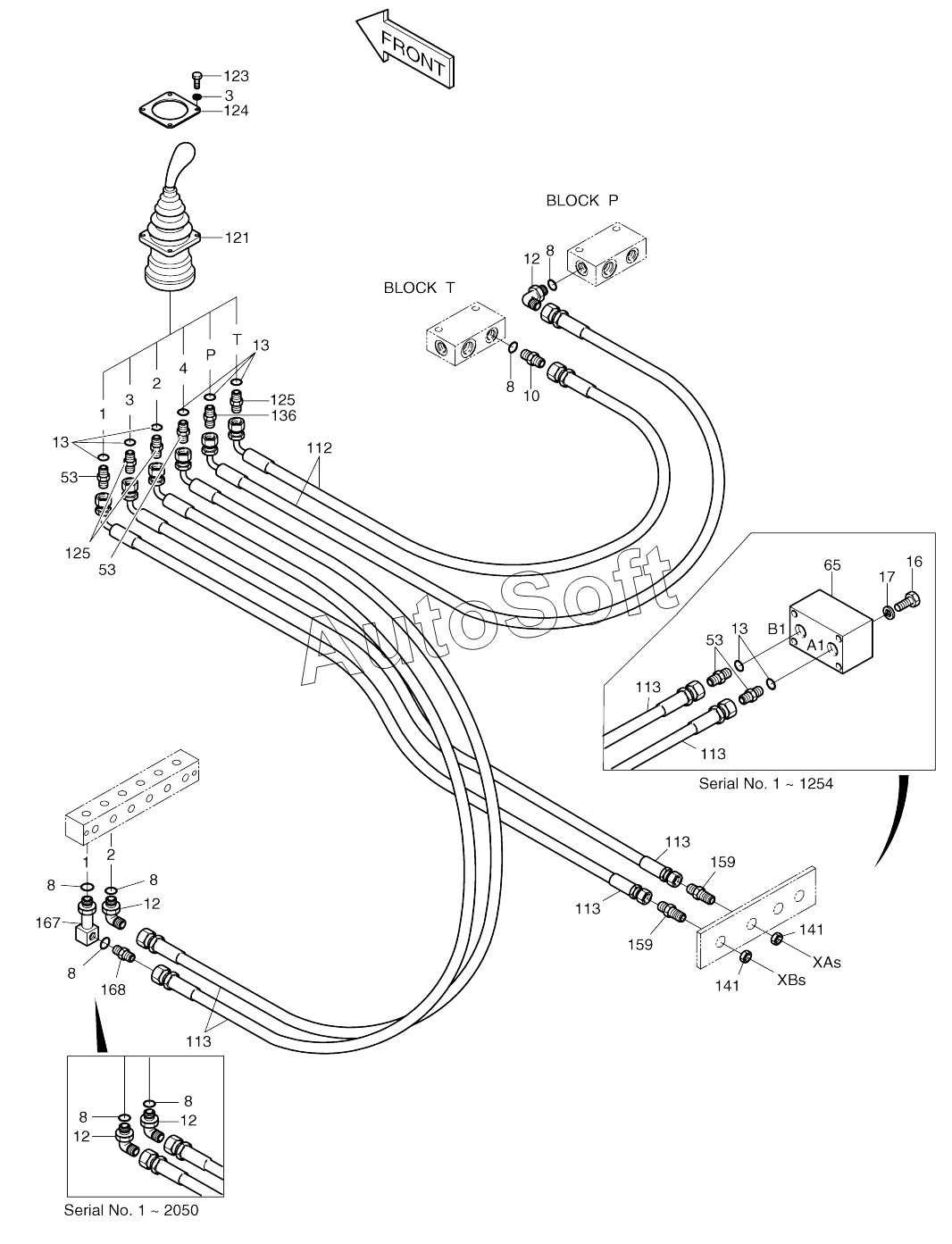

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2) (2017). PILOT PIPING (4)
53
53
53
168
167
159
159
141
141
136
125
125
124
123
121
113
113
113
113
113
112
65
53
53
53
17
16
13
13
13
13
13
13
12
12
12
12
12
12
12
12
10
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781A | 2***A | Pilot piping | |
| 2400-1781B | 2***B | Pilot piping | |
| 3 | S***3 | WASHER;SPRING M6 | |
| 8 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 10 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 12 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 12 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 13 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 16 | S***3 | BOLT M8X1.25X55 | |
| 17 | S***3 | WASHER;SPRING | |
| 53 | 2***9 | ADAPTER | |
| 53 | 2***9 | ADAPTER | |
| 65 | 2***8 | VALVE;SHUTTLE | |
| 112 | 2***9 | HOSE PF3/8-1950L | |
| 113 | 2***3 | HOSE PF3/8-1700L | |
| 121 | 2***6 | Remote control v/v | |
| 121 | 4***7 | Remote control valve | |
| 123 | S***3 | Bolt | |
| 124 | 2***2 | PLATE | |
| 125 | 2***0 | ADAPTER PFO1/4-PF3/8 | |
| 136 | 2***7 | Filter, adapter | |
| 141 | 1***6 | NUT PF1/4 | |
| 159 | 1***4 | Adapter | |
| 167 | 2***2 | Elbow | |
| 168 | 1***0 | Adapter, orifice |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
