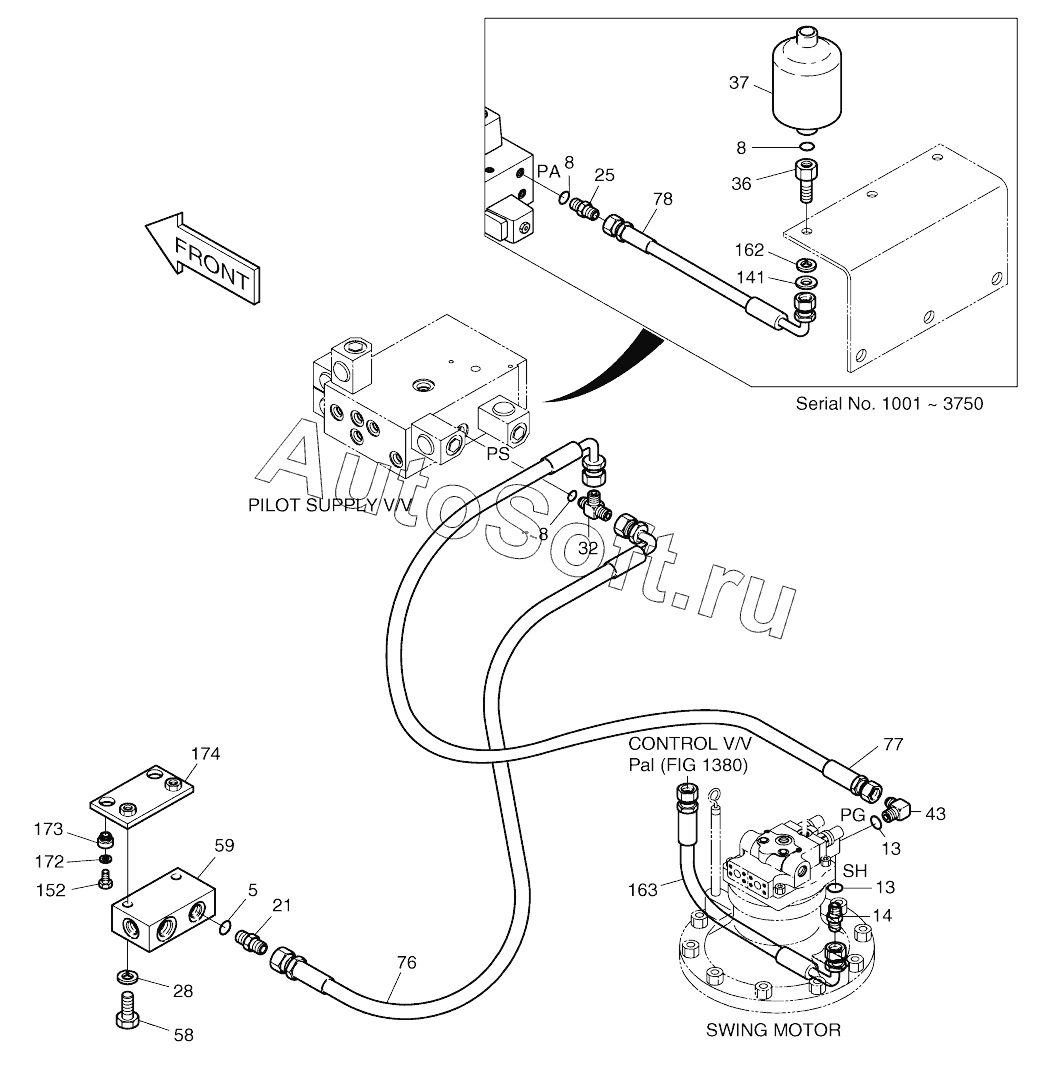

Каталог запасных частей к технике: Doosan SOLAR 140W-V (2017). PILOT PIPING (2)
58
174
173
172
163
162
152
141
78
77
76
59
43
37
36
32
28
25
21
14
13
13
8
8
8
8
8
8
8
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01165G | 4***G | Pilot piping | |
| 5 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 8 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 21 | 2***6 | ADAPTER | |
| 25 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S***3 | WASHER;SPRING M10 | |
| 32 | 2***8 | Tee | |
| 36 | 1***0 | Reducer | |
| 37 | 2***6 | Accumulator | |
| 43 | 2***4 | ELBOW | |
| 58 | S***3 | BOLT M10X1.5X55 | |
| 59 | 2***0 | BLOCK | |
| 76 | 2***2 | Hose | |
| 76 | 2***1 | Hose | |
| 77 | 2***2 | Hose | |
| 78 | 2***2 | Hose | |
| 141 | 1***6 | NUT PF1/4 | |
| 152 | S***3 | BOLT M10X1.5X30 | |
| 162 | S***3 | Washer | |
| 163 | 2***2 | HOSE PF1/4-480L | |
| 172 | 2***0 | WASHER | |
| 173 | 1***6 | RUBBER | |
| 174 | 6***1 | PLATE |
