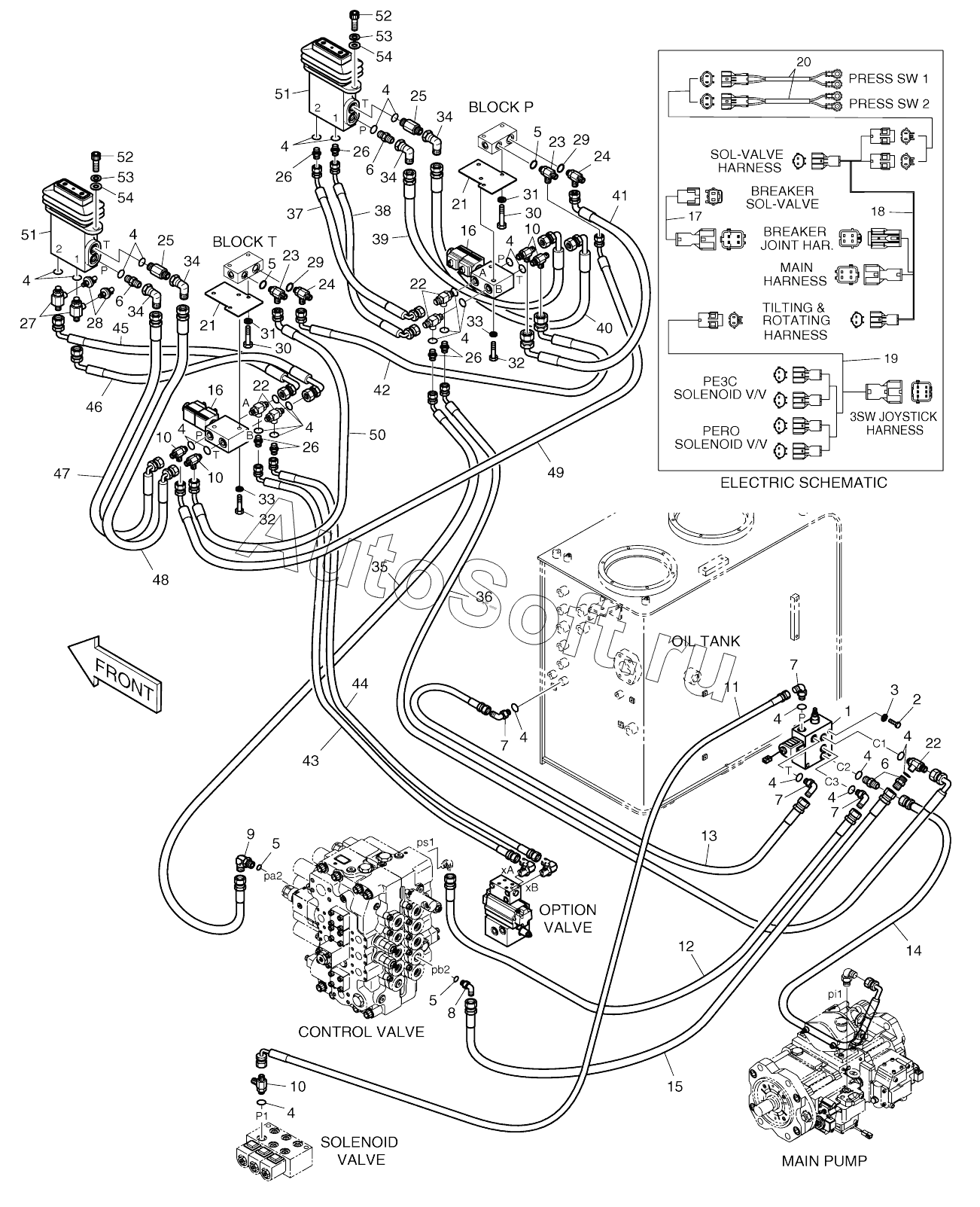

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). PILOT PIPING - PE3C AND PERO
37
25
25
26
26
26
26
29
29
30
30
31
31
32
32
33
33
34
34
34
34
35
36
24
24
38
39
40
41
42
51
51
52
52
53
53
54
54
11
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
7
7
7
7
8
9
10
10
10
10
K1002689F2
K1002689F2
12
13
14
15
16
16
17
19
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1002689F2 | K***2 | Pilot piping-pe3c | |
| 1 | 4***B | VALVE;PACKAGE | |
| 2 | S***3 | BOLT M10X1.5X80 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***1 | O-RING | |
| 5 | S***1 | O-RING | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***4 | ELBOW | |
| 8 | 2***0 | ELBOW | |
| 9 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 10 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 11 | 2***1 | Hose | |
| 12 | 2***5 | Hose | |
| 13 | 2***1 | Hose | |
| 14 | 2***4 | Hose | |
| 15 | 2***9 | Hose | |
| 16 | K***7 | Valve, solenoid | |
| 17 | 5***2 | HARNESS;BREAKER | |
| 19 | K***8 | Harness | |
| 21 | K***5 | Bracket | |
| 22 | K***4 | Tee, shuttle | |
| 24 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 25 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 26 | 2***9 | Adapter | |
| 29 | S***1 | O-RING | |
| 30 | S***6 | Bolt | |
| 31 | S***3 | WASHER;SPRING M10 | |
| 32 | S***6 | Bolt | |
| 33 | S***3 | WASHER;SPRING | |
| 34 | 1***9 | Elbow | |
| 35 | D***4 | Hose | |
| 36 | D***1 | Hose | |
| 37 | D***2 | Hose | |
| 38 | D***2 | Hose | |
| 39 | D***9 | Hose | |
| 40 | D***9 | Hose | |
| 41 | D***3 | Hose | |
| 42 | D***4 | Hose | |
| 51 | 4***7 | VALVE;PEDAL | |
| 52 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 53 | S***1 | WASHER;SPRING | |
| 54 | S***3 | WASHER;PLAIN |
