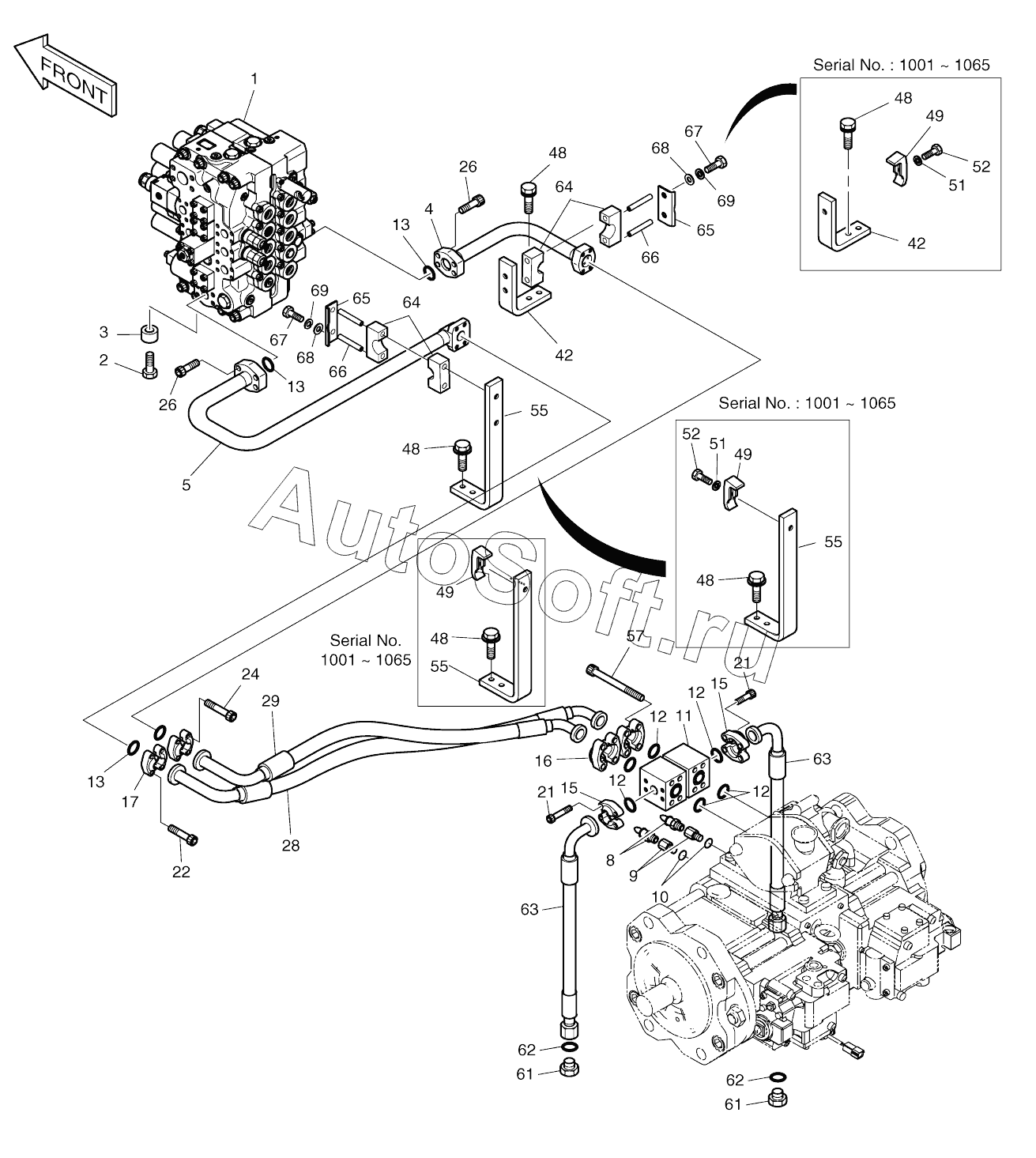

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). MAIN PIPING (1)
1
1
2
3
4
5
5
8
9
10
11
12
12
12
12
13
13
13
15
15
16
17
21
21
22
24
26
26
28
29
42
42
42
42
42
42
48
48
48
48
48
49
49
49
51
51
52
52
55
55
55
55
55
55
55
55
55
55
55
55
57
61
61
62
62
63
63
63
63
63
63
64
64
65
65
66
66
67
67
68
68
69
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00939A | 4***A | Main piping | |
| 420212-00510 | 4***0 | Piping, main | |
| 1 | 4***5 | Valve, control | |
| 1 | 4***1 | Valve, control | |
| 2 | S***6 | BOLT M16X2.0X60 | |
| 3 | 1***5 | Spacer | |
| 4 | 1***7 | Pipe | |
| 5 | 1***A | Pipe | |
| 5 | 1***B | Pipe | |
| 8 | 2***5 | SENSOR;PRESSURE | |
| 9 | 2***A | REDUCER | |
| 10 | S***1 | O-RING | |
| 11 | 4***3 | Block | |
| 12 | 2***2 | O-RING | |
| 13 | 2***9 | O-RING | |
| 15 | 2***9 | FLANGE | |
| 16 | 2***0 | FLANGE;SPLIT | |
| 17 | 2***8 | Flange | |
| 21 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 22 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 24 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 26 | S***6 | BOLT;SOCKET | |
| 28 | D***8 | Hose | |
| 29 | D***7 | Hose | |
| 42 | 1***7 | Bracket | |
| 42 | 1***A | Bracket | |
| 48 | 2***1 | BOLT;SET | |
| 49 | 2***3 | CLAMP;PIPE | |
| 51 | S***3 | WASHER;SPRING M10 | |
| 52 | S***3 | BOLT M12X1.75X65 | |
| 55 | 1***8 | Bracket | |
| 55 | 1***A | Bracket | |
| 55 | 1***B | Bracket | |
| 57 | S***6 | Bolt, socket | |
| 61 | 2***5 | Plug | |
| 62 | S***1 | O-RING | |
| 63 | D***2 | Hose | |
| 63 | D***8 | Hose | |
| 64 | 1***5 | Clamp, rubber | |
| 65 | 6***8 | Plate | |
| 66 | 1***3 | Spacer | |
| 67 | S***3 | BOLT M10X1.5X90 | |
| 68 | S***3 | WASHER;PLAIN | |
| 69 | S***3 | WASHER;SPRING M10 |
