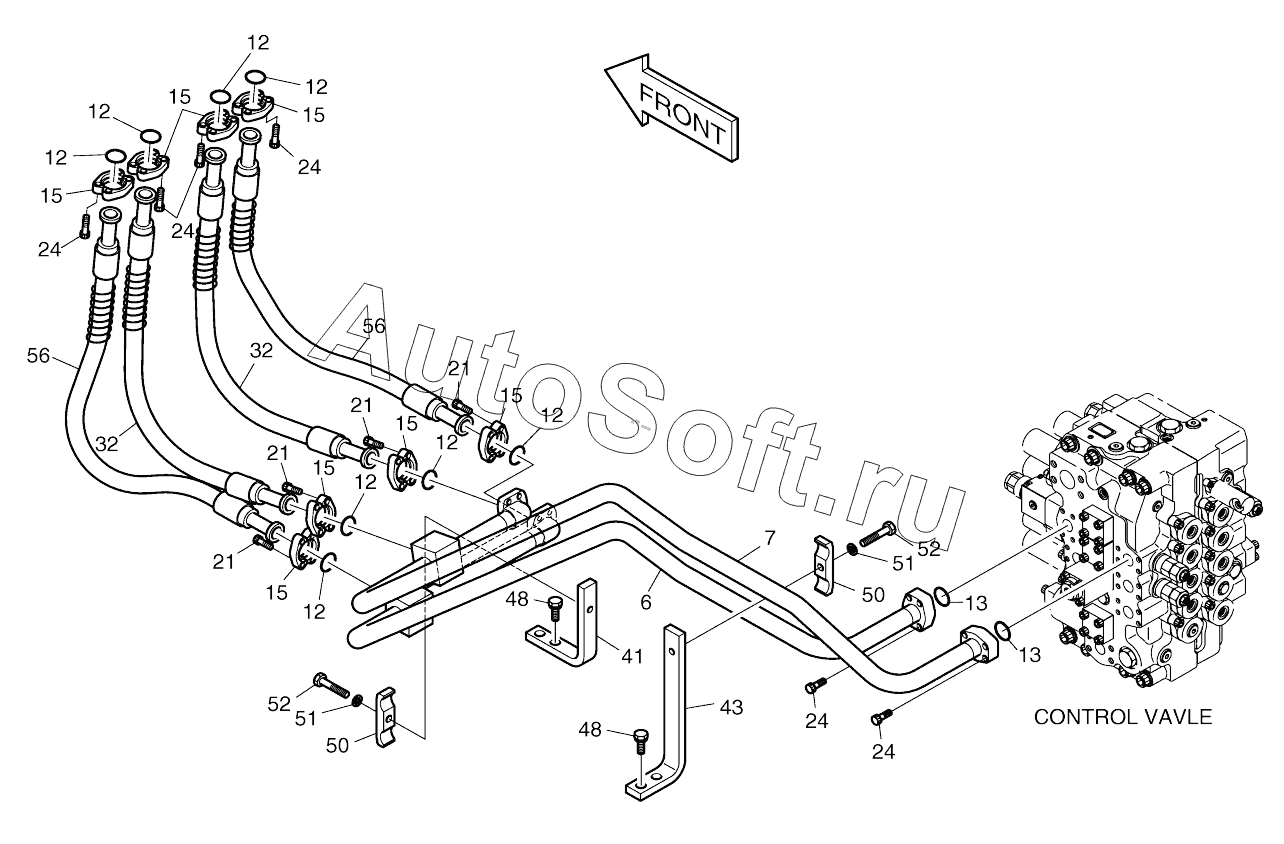

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP) (2017). MAIN PIPING (2)
6
7
12
12
12
12
12
12
12
12
13
13
15
15
15
15
15
15
15
21
21
21
21
24
24
24
24
24
32
32
41
43
48
48
50
50
51
51
52
52
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00939A | 4***A | Main piping | |
| 420212-00510 | 4***0 | Piping, main | |
| 6 | 1***8 | Pipe | |
| 7 | 1***9 | Pipe | |
| 12 | 2***2 | O-RING | |
| 13 | 2***9 | O-RING | |
| 15 | 2***9 | FLANGE | |
| 21 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 24 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 32 | 2***7 | Hose | |
| 41 | 2***C | Bracket | |
| 43 | 1***2 | Plate | |
| 48 | 2***1 | BOLT;SET | |
| 50 | 2***5 | Clamp | |
| 51 | S***3 | WASHER;SPRING M10 | |
| 52 | S***3 | BOLT M12X1.75X65 | |
| 56 | 2***6 | Hose |
