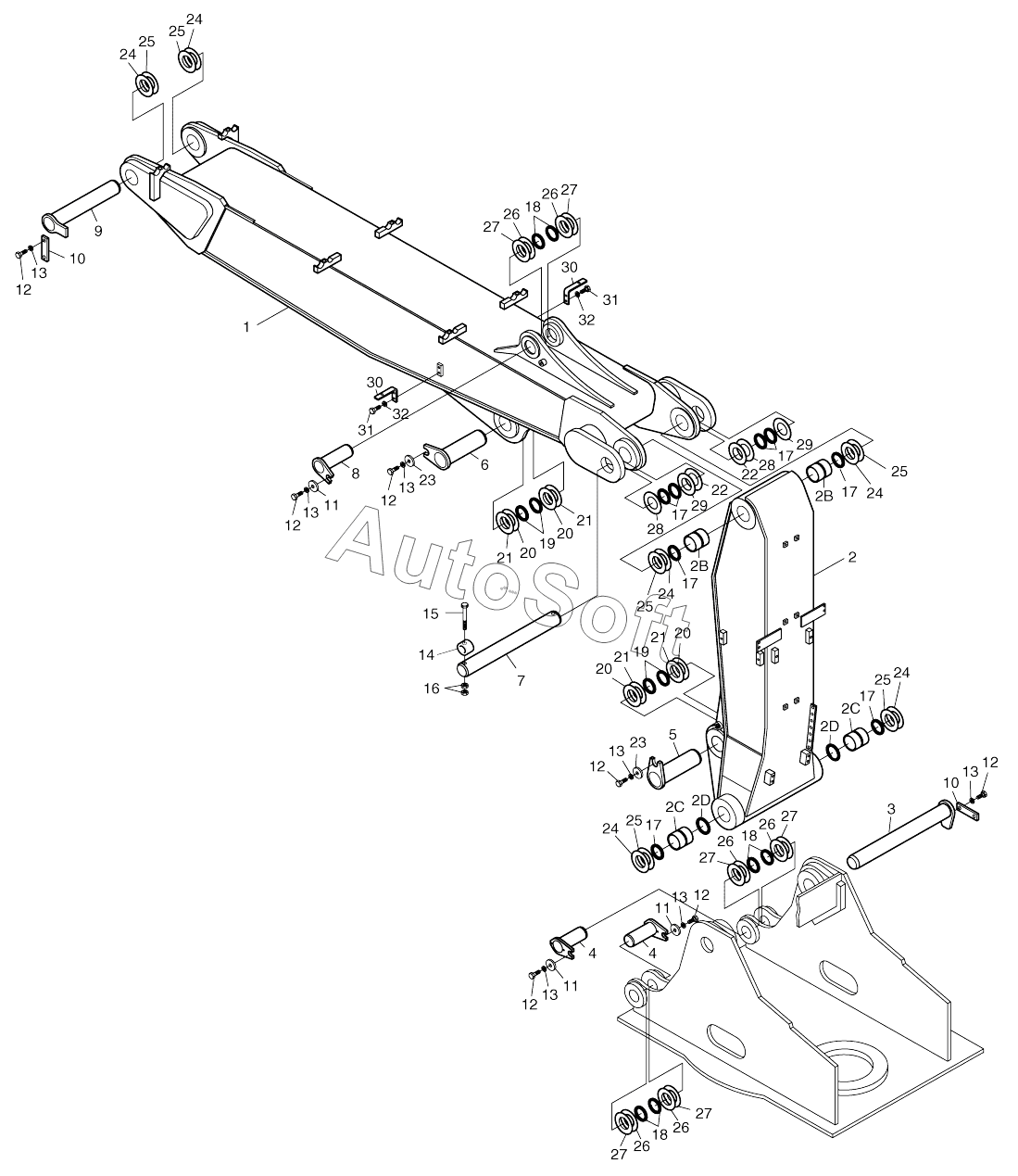

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). BOOM ASSY (1034-)
1
2
2B
2B
2C
2C
2D
2D
3
4
4
4
4
5
6
7
8
9
10
10
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
15
16
17
17
17
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
28
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00155 | 7***5 | BOOM ASS'Y | |
| 1 | 7***B | BOOM;UPPER | |
| 10 | 2***A | PLATE;STOPPER | |
| 11 | 2***6 | STOPPER | |
| 12 | S***6 | BOLT M16X2.0X35 | |
| 13 | S***3 | WASHER;SPRING | |
| 14 | 2***A | PLATE;STOPPER | |
| 15 | S***6 | BOLT M16X2.0X150 | |
| 16 | S***3 | NUT | |
| 17 | 2***4 | SEAL;DUST | |
| 18 | 2***4 | SEAL;DUST | |
| 19 | 2***4 | SEAL;DUST | |
| 2 | 7***A | BOOM ;LOWER MACH. | |
| 20 | 2***0 | SHIM | |
| 21 | 2***1 | SHIM | |
| 22 | 2***3 | SHIM | |
| 23 | 2***5 | STOPPER | |
| 24 | 2***9 | SHIM | |
| 24 | D***2 | SHIM | |
| 25 | 2***0 | SHIM | |
| 26 | 2***7 | SHIM | |
| 27 | 2***9 | SHIM | |
| 28 | 2***5 | SHIM | |
| 29 | 2***6 | SHIM | |
| 2B | 2***4 | BUSHING | |
| 2C | 2***1 | BUSHING | |
| 2D | 2***4 | SEAL;DUST | |
| 3 | 2***E | PIN | |
| 30 | 2***B | BRACKET | |
| 31 | S***3 | BOLT M12X1.75X25 | |
| 32 | S***3 | WASHER;SPRING M10 | |
| 4 | 2***B | PIN | |
| 4 | 2***C | PIN | |
| 5 | 1***0 | PIN | |
| 6 | 2***C | PIN | |
| 7 | 2***5 | PIN | |
| 8 | 2***1 | PIN | |
| 9 | 2***G | PIN |
