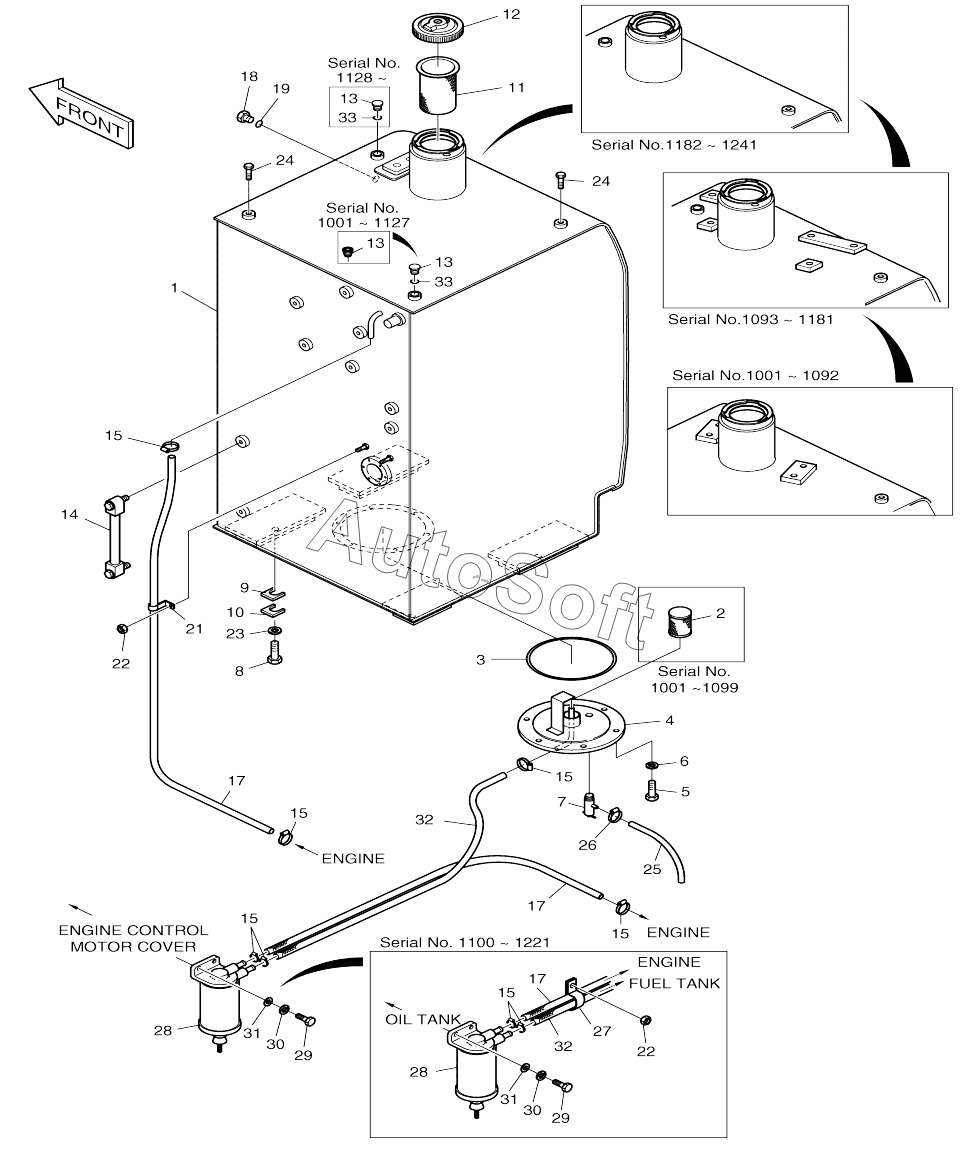

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). FUEL TANK
2470-2154A
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
18
19
21
22
22
22
22
22
22
22
22
22
23
24
24
25
26
27
28
28
29
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2470-2154A | 2***A | FUEL TANK ASSY | |
| 1 | 2***B | TANK, FUEL | |
| 1 | 2***C | TANK, FUEL | |
| 1 | 2***E | TANK, FUEL | |
| 1 | 2***G | TANK, FUEL | |
| 1 | 2***H | TANK, FUEL | |
| 1 | 2***J | TANK, FUEL | |
| 2 | 2***B | Filter | |
| 3 | S***0 | O-RING | |
| 4 | 2***B | Cover | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 2***1 | Cock | |
| 8 | S***1 | BOLT M16X2.0X40 | |
| 9 | 2***3 | SHIM D20X0.8T | |
| 10 | 2***4 | SHIM D20X1.6T | |
| 11 | 2***6 | FILTER;FUEL | |
| 11 | 4***5 | FILTER;FUEL | |
| 12 | 2***8 | CAP;FUEL | |
| 13 | 2***2 | PLUG | |
| 13 | 2***1 | PLUG | |
| 14 | 1***1 | GAUGE, LEVEL | |
| 15 | S***2 | CLAMP;HOSE | |
| 15 | S***2 | CLAMP;HOSE | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 21 | 2***2 | CLIP D18 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 23 | 2***6 | WASHER;HARD | |
| 24 | S***3 | BOLT M12X1.75X16 | |
| 25 | 2***9 | Hose, vinyl | |
| 26 | S***6 | CLAMP;HOSE | |
| 27 | 2***4 | CLIP | |
| 28 | 4***2 | SEPERATOR;WATER | |
| 29 | S***3 | Bolt | |
| 30 | S***3 | WASHER;SPRING M6 | |
| 31 | 2***2 | WASHER | |
| 32 | 2***5 | HOSE;FUEL 2100L | |
| 33 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
