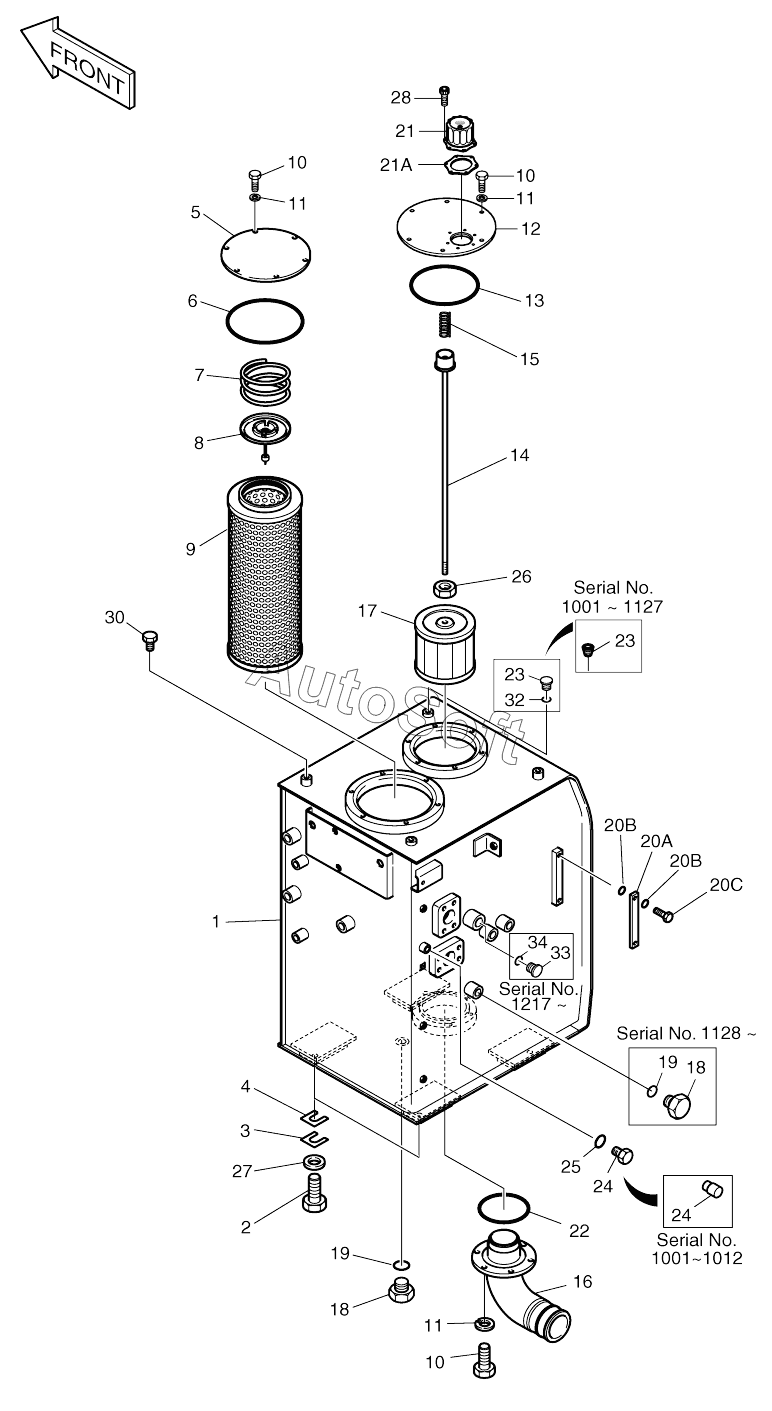

Каталог запасных частей к технике: Doosan SOLAR 170W-V (2017). OIL TANK
2470-2156A
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
18
18
18
19
19
19
19
20A
20B
20B
20C
21
21A
22
23
23
23
23
23
23
24
24
24
24
24
24
25
26
27
28
30
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2470-2156A | 2***A | OIL TANK ASSY | |
| 1 | 2***A | TANK, OIL | |
| 1 | 2***B | TANK, OIL | |
| 1 | 2***C | TANK, OIL | |
| 1 | 2***E | TANK, OIL | |
| 10 | S***3 | BOLT M10X1.5X25 | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 2***B | COVER | |
| 13 | S***0 | O-RING | |
| 14 | 2***4 | ROD | |
| 15 | 2***8 | SPRING | |
| 16 | 2***3 | Pipe, suction | |
| 17 | 2***A | FILTER;SUCTION | |
| 18 | 2***7 | PLUG PF1/2 | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 19 | S***1 | O-RING | |
| 2 | S***1 | BOLT M16X2.0X40 | |
| 20 | 2***7 | GAUGE;LEVEL | |
| 20A | P***E | Plate | |
| 20B | S***0 | O-ring | |
| 20C | 2***3 | Bolt | |
| 21 | 4***A | BREATHER;AIR | |
| 21A | 1***0 | PACKING | |
| 22 | S***0 | O-RING | |
| 23 | 2***2 | PLUG | |
| 23 | 2***1 | PLUG | |
| 24 | 2***7 | PLUG | |
| 24 | 2***2 | SWITCH;PRESSURE | |
| 25 | S***1 | PACKING | |
| 26 | S***3 | NUT M12 | |
| 27 | 2***6 | WASHER;HARD | |
| 28 | S***1 | Bolt, socket | |
| 3 | 2***3 | SHIM D20X0.8T | |
| 30 | S***3 | BOLT M12X1.75X16 | |
| 32 | S***1 | O-RING | |
| 33 | 2***5 | Plug | |
| 34 | S***1 | O-RING | |
| 4 | 2***4 | SHIM D20X1.6T | |
| 5 | 2***A | COVER | |
| 6 | S***0 | O-RING | |
| 7 | 2***3 | SPRING | |
| 8 | 2***5 | VALVE;BY-PASS | |
| 9 | 2***A | ELEMENT;RETURN OIL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
