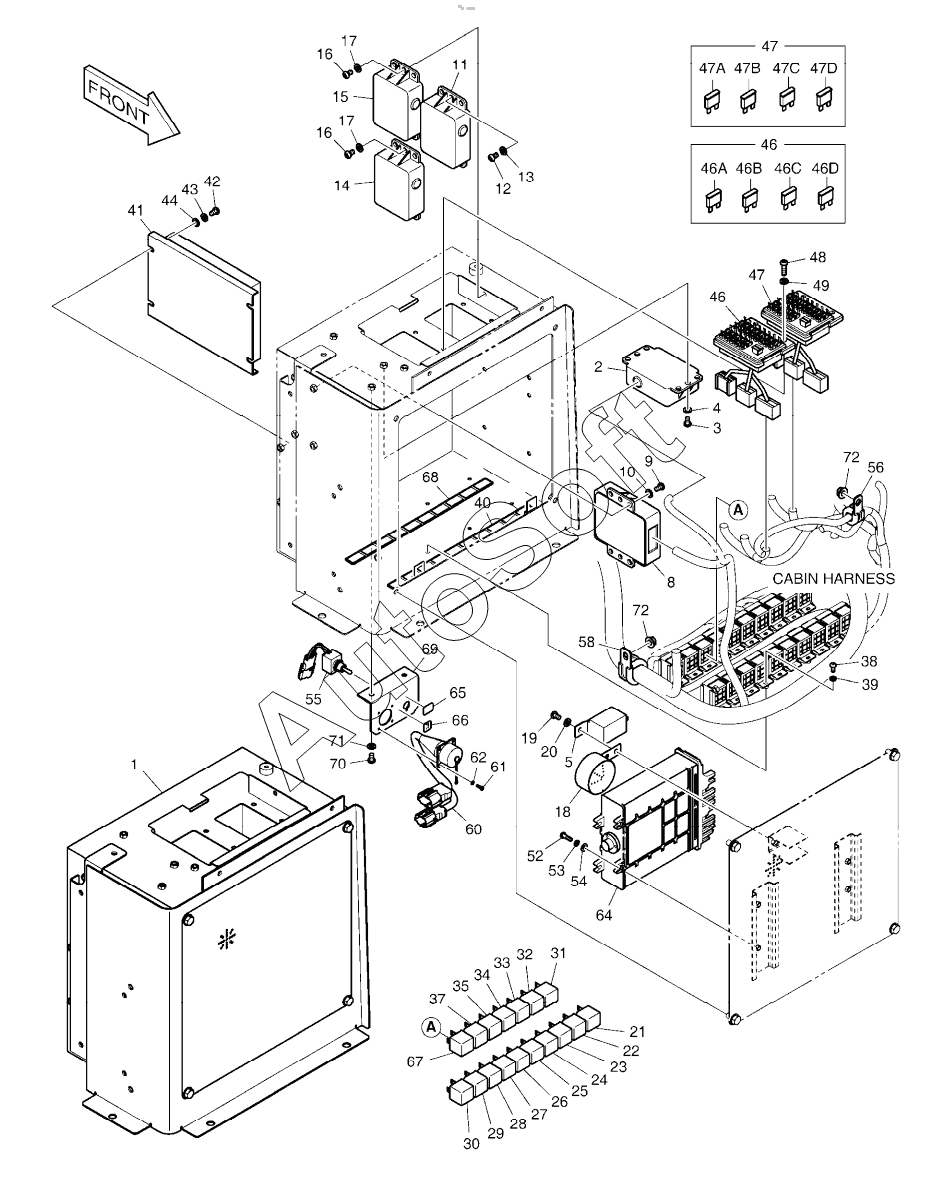

Каталог запасных частей к технике: Doosan DL220 (2010). ELECTRIC BOX - FNR LEVER
300619-00486
1
2
3
4
5
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
43
44
46
46
46A
46B
46C
46D
47
47
47A
47B
47C
47D
48
49
52
53
54
55
56
58
60
61
62
64
65
66
67
68
69
70
71
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-00486 | 3***6 | ELECTRIC ASSY, ELEC BOX | |
| 1 | 1***0 | SUPPORT, E-BOX | |
| 10 | S***3 | WASHER;SPRING M6 | |
| 11 | 2***2 | TIMER, WIPER | |
| 12 | S***3 | SCREW M6X1.0X10 | |
| 13 | S***3 | WASHER;SPRING M6 | |
| 14 | 2***3 | CONVERTER;DC-DC (2) | |
| 15 | 2***3 | CONVERTER;DC-DC (2) | |
| 16 | S***3 | SCREW M6X1.0X10 | |
| 17 | S***3 | WASHER;SPRING M6 | |
| 18 | 2***A | BUZZER, PILOT | |
| 19 | S***3 | SCREW M6X1.0X10 | |
| 2 | 2***5 | STARTER;CONTROLLER | |
| 20 | S***3 | WASHER;SPRING M6 | |
| 21 | 2***3 | RELAY | |
| 22 | 2***3 | RELAY | |
| 23 | 2***3 | RELAY | |
| 24 | 2***3 | RELAY | |
| 25 | 2***3 | RELAY | |
| 26 | 2***3 | RELAY | |
| 27 | 2***3 | RELAY | |
| 28 | 2***3 | RELAY | |
| 29 | 2***3 | RELAY | |
| 3 | S***3 | SCREW M6X1.0X10 | |
| 30 | 2***3 | RELAY | |
| 31 | 2***3 | RELAY | |
| 32 | 2***3 | RELAY | |
| 33 | 2***3 | RELAY | |
| 34 | 2***3 | RELAY | |
| 35 | 2***3 | RELAY | |
| 37 | 2***3 | RELAY | |
| 38 | S***3 | SCREW M5X0.8X10 | |
| 39 | S***3 | WASHER;SPRING | |
| 4 | S***3 | WASHER;SPRING M6 | |
| 40 | K***0 | NAME, PLATE | |
| 41 | 3***8 | CONTROLLER, COOLING FAN | |
| 42 | S***3 | SCREW M6X1.0X10 | |
| 43 | S***3 | WASHER;SPRING M6 | |
| 44 | S***3 | WASHER;PLAIN | |
| 46 | K***8 | BOX, FUSE | |
| 46A | 2***6 | FUSE;BLADE 10A | |
| 46B | 2***7 | FUSE;BLADE 15A | |
| 46C | 2***8 | FUSE;BLADE 20A | |
| 46D | 2***5 | FUSE;BLADE 30A | |
| 47 | K***8 | BOX, FUSE | |
| 47A | 2***6 | FUSE;BLADE 10A | |
| 47B | 2***7 | FUSE;BLADE 15A | |
| 47C | 2***8 | FUSE;BLADE 20A | |
| 47D | 2***5 | FUSE;BLADE 30A | |
| 48 | S***3 | SCREW M6X1.0X20 | |
| 49 | S***3 | WASHER;SPRING M6 | |
| 5 | 2***1 | Unit, blinker | |
| 52 | S***3 | SCREW M5X0.8X16 | |
| 53 | S***3 | WASHER;SPRING | |
| 54 | S***3 | WASHER, SPRING | |
| 55 | K***A | SWITCH, TOGGLE | |
| 56 | 1***2 | CLIP D14/M8 | |
| 58 | 1***4 | CLIP D26/M8 | |
| 60 | 5***B | HARNESS, CHECK CONNECTOR | |
| 61 | S***3 | SCREW M3X0.5X10 | |
| 62 | S***3 | WASHER;SPRING | |
| 64 | K***A | CONTROLLER, TRANSMISSION | |
| 65 | K***5 | PLATE, NAME | |
| 66 | K***7 | PLATE, NAME | |
| 67 | 2***3 | RELAY | |
| 68 | K***1 | PLATE, NAME | |
| 69 | K***5 | BRACKET | |
| 70 | S***3 | SCREW M6X1.0X10 | |
| 71 | S***3 | WASHER;SPRING M6 | |
| 72 | 2***5 | NUT M8X1.25 | |
| 8 | 5***1 | UNIT, CONTROL | |
| 9 | S***3 | SCREW M6X1.0X10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
