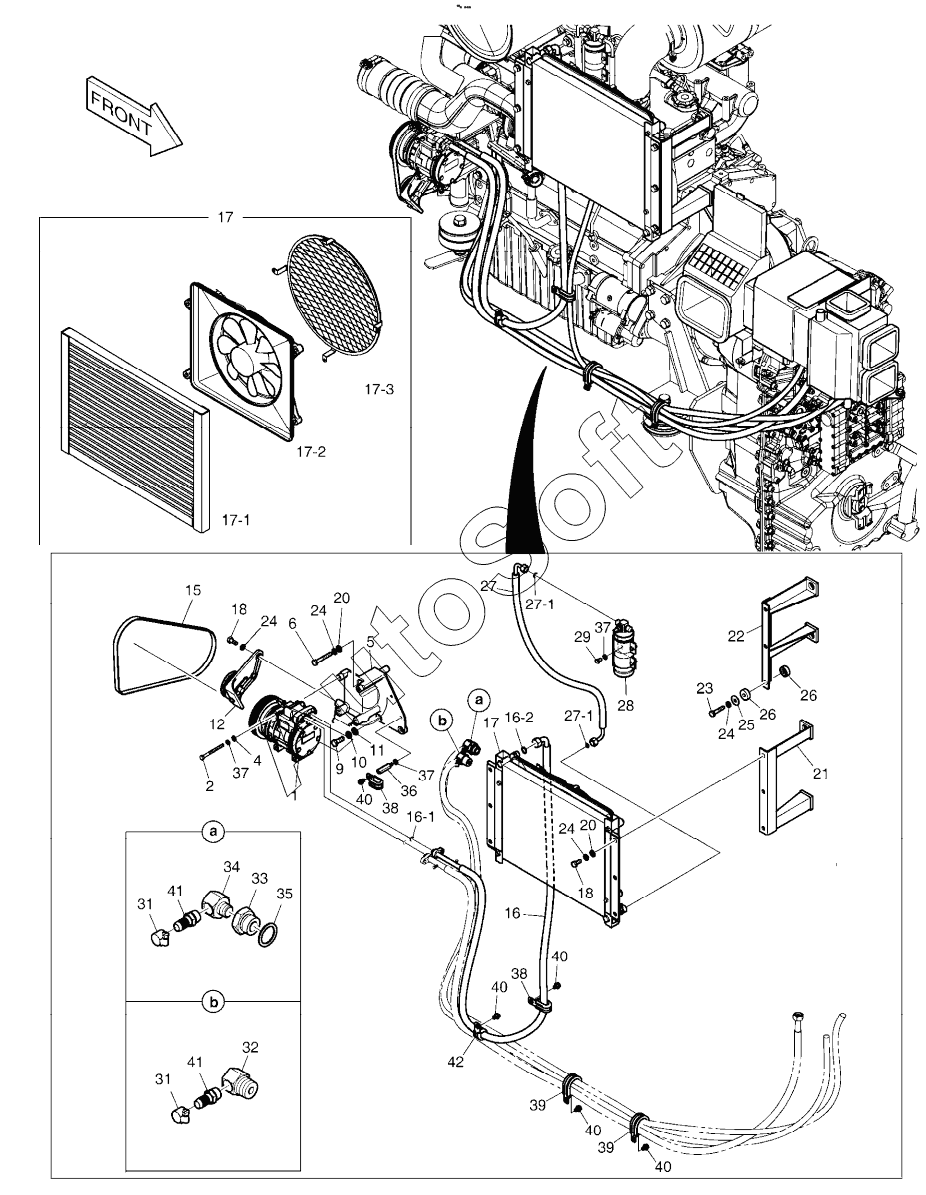

Каталог запасных частей к технике: Doosan DL220 (2010). AIR CONDITIONER (1)
440213-00118
1
2
4
5
6
9
10
11
12
15
16
16-1
16-2
17
17
17-1
17-2
17-3
18
18
20
20
21
22
23
24
24
24
24
25
26
26
27
27-1
27-1
28
29
31
31
32
33
34
35
36
37
37
37
38
38
39
39
40
40
40
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440213-00118 | 4***8 | VENTILATION ASSY, CHASSIS | |
| 1 | 2***B | COMPRESSOR | |
| 10 | S***3 | WASHER;SPRING M10 | |
| 11 | S***3 | WASHER;PLAIN | |
| 12 | 2***6 | PULLEY ASS'Y;IDLE 4PK | |
| 15 | 2***5 | V-BELT, POLY(4PK-1210L) | |
| 16 | 4***3 | HOSE, DISCHARGE | |
| 16-1 | 2***8 | O-ring | |
| 16-2 | 2***9 | O-RING(COMP) | |
| 17 | 4***2 | Condenser assy | |
| 17-1 | 2***5 | CONDENSER CORE | |
| 17-2 | 3***4 | MOTOR, CONDENSER | |
| 17-3 | 2***6 | NET;CONDENSER | |
| 18 | S***6 | BOLT | |
| 2 | S***6 | BOLT | |
| 20 | S***3 | WASHER;PLAIN | |
| 21 | 1***8 | BRACKET, CONDENSER(R.H) | |
| 22 | 1***B | BRACKET, CONDENSER(L.H) | |
| 23 | S***6 | BOLT | |
| 24 | S***3 | WASHER;SPRING M10 | |
| 25 | 2***1 | Washer | |
| 26 | 2***7 | RUBBER, CUSHION | |
| 27 | 1***8 | HOSE, LIQUID(1) 850L | |
| 27-1 | 2***0 | O-RING | |
| 28 | 2***A | RECEIVER DRIER | |
| 29 | S***6 | Bolt | |
| 31 | S***6 | CLAMP;HOSE | |
| 32 | 2***9 | ADAPTER | |
| 33 | 2***A | ADAPTER | |
| 34 | 2***A | ADAPTER | |
| 35 | S***1 | SEAL;COPPER | |
| 36 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 37 | S***3 | WASHER;SPRING | |
| 38 | 1***1 | CLIP 2-D20/M8 | |
| 39 | 1***7 | CLIP;BAND | |
| 4 | S***3 | WASHER;PLAIN M8 | |
| 40 | К***9 | BOLT | |
| 41 | 2***4 | NIPPLE, HOSE | |
| 42 | 1***3 | CLIP D20/M8 | |
| 5 | K***A | BRACKET, COMPRESSOR | |
| 6 | S***6 | BOLT | |
| 9 | S***6 | BOLT |
