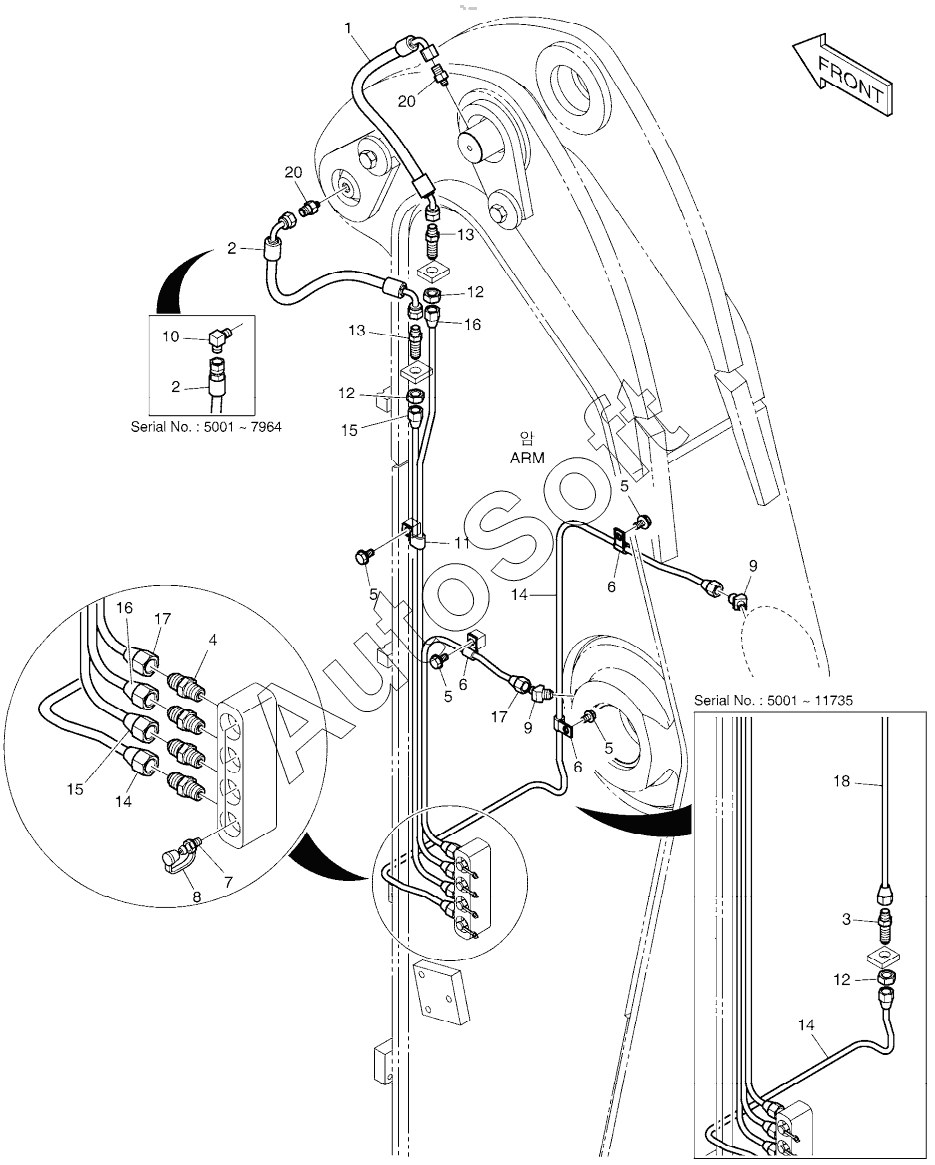

Каталог запасных частей к технике: Doosan DX225LCA (2012). LUBRICATION PIPING - ARM 2.0m
9
9
20
20
20
20
18
17
17
16
16
15
15
14
14
14
14
14
14
13
13
12
12
12
12
12
12
12
12
11
10
K1013396A
8
7
6
6
6
6
6
6
5
5
5
5
5
5
5
5
5
5
4
3
2
2
2
2
1
420212-05310
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-05310 | 4***0 | PIPING,LUBRICATION, 2.0M | |
| K1013396A | K***A | LUBRICATION PIPING-ARM | |
| 1 | D***9 | HOSE | |
| 2 | 2***1 | Hose | |
| 2 | D***5 | HOSE PF1/4-310L | |
| 3 | D***9 | Adapter | |
| 4 | 2***4 | Adapter | |
| 5 | K***9 | BOLT | |
| 5 | K***9 | BOLT | |
| 6 | D***3 | Clip | |
| 6 | D***3 | Clip | |
| 7 | S***1 | NIPPLE;GREASE | |
| 8 | 1***0 | CAP;GREASE NIPPLE | |
| 9 | K***0 | Elbow | |
| 10 | 2***1 | Elbow | |
| 11 | D***7 | Clip | |
| 12 | S***3 | NUT M14X1.5 | |
| 12 | S***3 | NUT M14X1.5 | |
| 13 | 2***2 | Adapter | |
| 14 | 4***4 | PIPE | |
| 14 | K***7 | PIPE | |
| 15 | K***3 | PIPE | |
| 16 | K***4 | PIPE | |
| 17 | K***5 | PIPE | |
| 18 | K***6 | PIPE | |
| 20 | 2***2 | Adapter | |
| 20 | 2***2 | Adapter |
