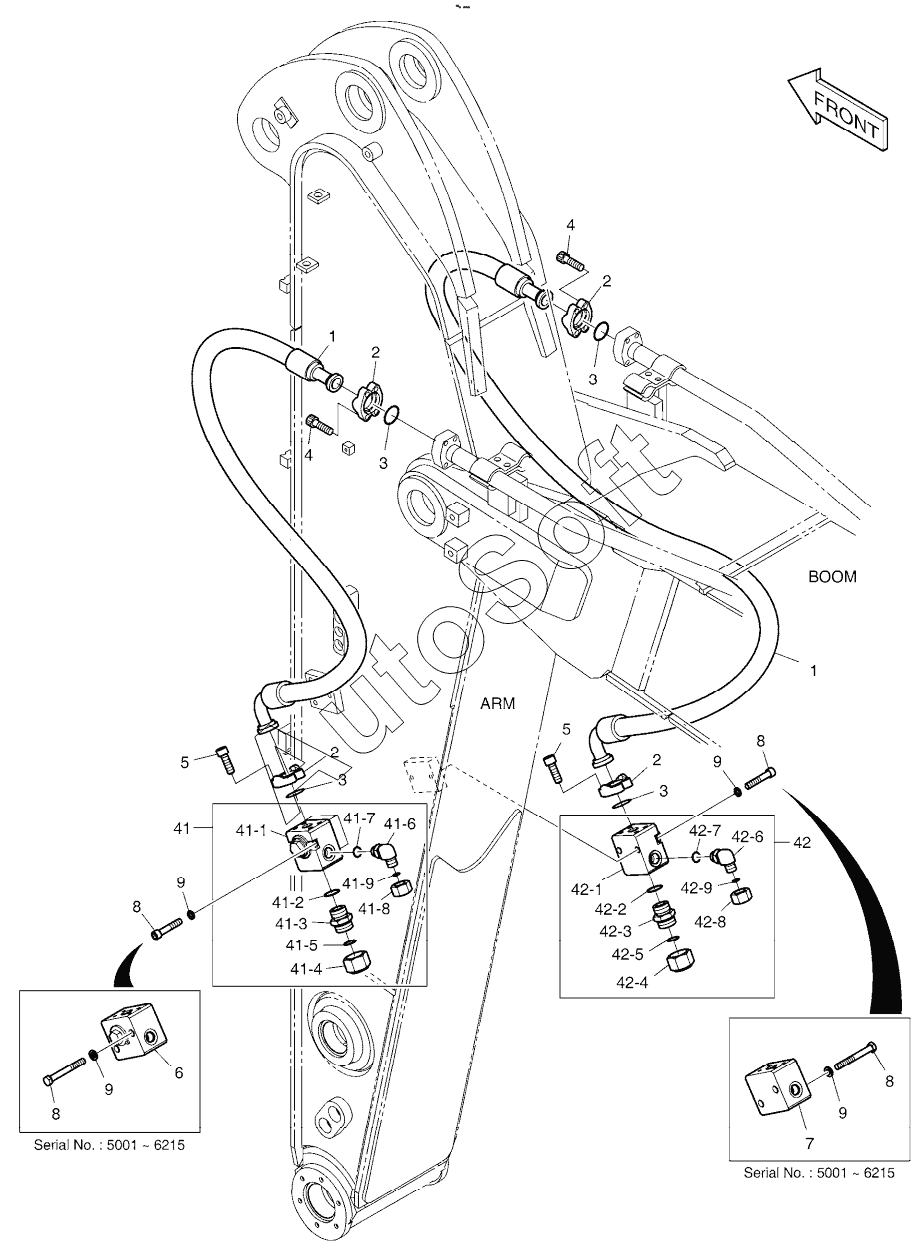

Каталог запасных частей к технике: Doosan DX225LCA (2012). ARM PIPING - ARM 2.0m (ONE & TWO WAY)
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
41
41-1
41-2
41-3
41-4
41-5
41-6
41-7
41-8
41-9
42
42-1
42-2
42-3
42-4
42-5
42-6
42-7
42-8
42-9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-01715 | 4***5 | ARM PIPING,ONE & TWO WAY | |
| K1013398A | K***A | ARM PIPING-ONE & TWO WAY | |
| 1 | 2***8 | HOSE | |
| 2 | 2***8 | Flange | |
| 3 | 2***9 | O-RING | |
| 4 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 41 | 4***A | VALVE ASSY,STOP (L.H) | |
| 41-1 | 4***7 | VALVE,STOP (LH) | |
| 41-2 | S***1 | O-RING | |
| 41-3 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 41-4 | 2***2 | CAP | |
| 41-5 | S***1 | O-RING | |
| 41-6 | 2***3 | ELBOW | |
| 41-7 | S***1 | O-RING | |
| 41-8 | 2***4 | CAP | |
| 41-9 | S***1 | O-RING | |
| 42 | 4***A | VALVE ASSY,STOP (R.H) | |
| 42-1 | 4***9 | VALVE,STOP (RH) | |
| 42-2 | S***1 | O-RING | |
| 42-3 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 42-4 | 2***2 | CAP | |
| 42-5 | S***1 | O-RING | |
| 42-6 | 2***3 | ELBOW | |
| 42-7 | S***1 | O-RING | |
| 42-8 | 2***4 | CAP | |
| 42-9 | S***1 | O-RING | |
| 5 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 6 | K***A | VALVE, STOP (LH) | |
| 7 | K***A | VALVE, STOP (RH) | |
| 8 | S***6 | BOLT | |
| 8 | S***6 | BOLT, SOCKET | |
| 9 | S***3 | Washer | |
| 9 | S***3 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
