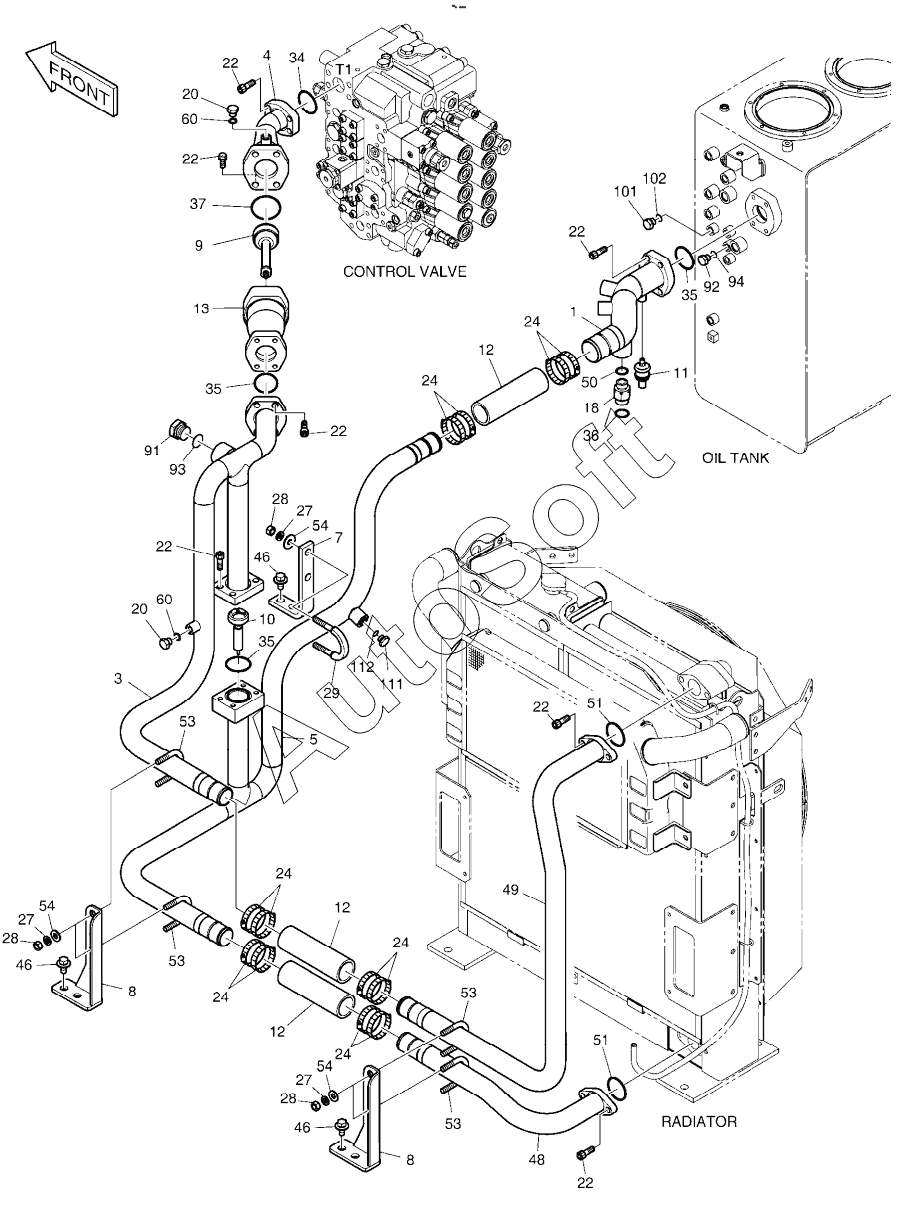

Каталог запасных частей к технике: Doosan DX225LCA (2012). OIL COOLER PIPING (2)
1
1
3
4
5
7
8
8
110406-00039
110406-00039
9
10
11
12
12
12
13
18
20
20
22
22
22
22
22
22
22
24
24
24
24
24
24
27
27
27
28
28
28
29
34
35
35
35
36
37
46
46
46
48
49
50
51
51
53
53
53
53
54
54
54
54
54
54
60
60
91
92
93
94
101
102
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110406-00039 | 1***9 | BRACKET | |
| 420212-00225 | 4***5 | PIPING,OIL COOLER | |
| K1039406A | K***A | OIL COOLER PIPING | |
| 1 | 4***5 | PIPE | |
| 1 | K***1 | PIPE | |
| 3 | K***B | PIPE | |
| 4 | 1***C | PIPE | |
| 5 | K***B | PIPE | |
| 7 | K***7 | PLATE | |
| 8 | K***A | PLATE | |
| 9 | K***1 | VALVE, BYPASS | |
| 10 | K***7 | VALVE, BYPASS | |
| 11 | 5***5 | SWITCH, PRESSURE | |
| 12 | 2***2 | HOSE-200L | |
| 13 | K***B | PIPE | |
| 18 | 2***5 | ADAPTER | |
| 20 | 2***1 | PLUG | |
| 22 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 24 | S***9 | Clamp | |
| 27 | S***3 | WASHER;SPRING M10 | |
| 28 | S***3 | NUT M12 | |
| 29 | 1***7 | BOLT | |
| 34 | 2***4 | O-ring | |
| 35 | 2***7 | O-RING | |
| 36 | S***1 | O-RING | |
| 37 | 2***1 | O-RING | |
| 46 | D***8 | BOLT | |
| 48 | K***A | PIPE | |
| 49 | K***A | PIPE | |
| 50 | S***1 | O-RING | |
| 51 | 2***8 | O-RING | |
| 53 | 2***2 | BOLT;U | |
| 54 | 2***6 | WASHER | |
| 54 | 2***2 | Washer | |
| 60 | S***1 | O-RING | |
| 91 | 2***9 | PLUG PFO1 | |
| 92 | 2***1 | PLUG | |
| 93 | S***1 | O-RING | |
| 94 | S***1 | O-RING | |
| 101 | 2***1 | PLUG | |
| 102 | S***1 | O-RING | |
| 111 | 2***2 | PLUG PFO1/2 | |
| 112 | S***1 | O-RING |
