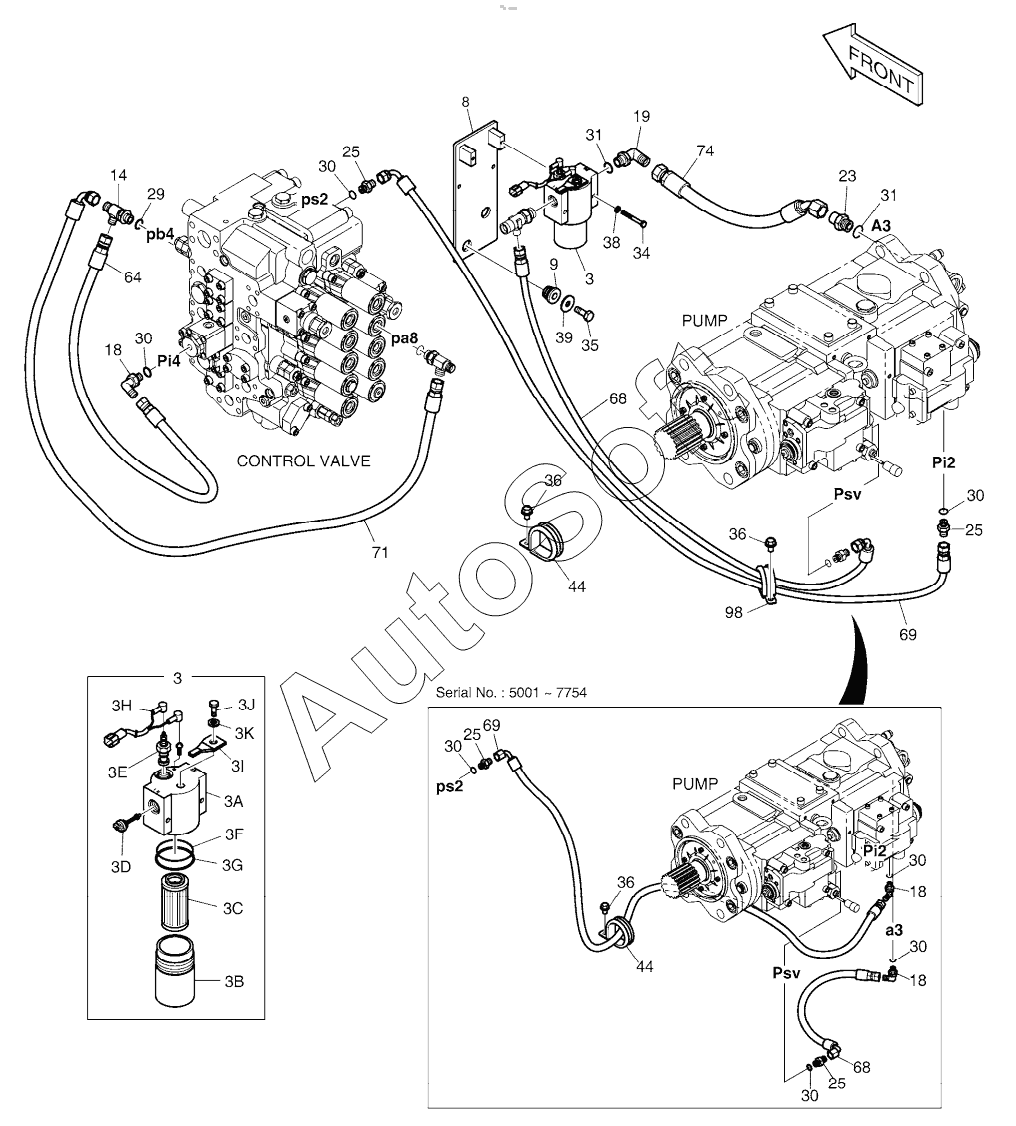

Каталог запасных частей к технике: Doosan DX225LCA (2012). PILOT PIPING (1)
K1044664A
K1044664A
K1044664A
3
3
3A
3B
3C
3D
3E
3F
3G
3H
3I
3J
3K
8
9
14
18
18
18
18
18
18
18
18
19
23
25
25
25
25
29
30
30
30
30
30
30
30
30
30
30
30
30
30
30
31
31
34
35
36
36
36
36
36
36
38
39
44
44
64
68
68
68
68
68
68
69
69
69
69
69
69
71
74
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1044664A | K***A | PILOT PIPING | |
| 14 | 2***6 | TEE | |
| 18 | 2***4 | ELBOW | |
| 18 | 2***4 | ELBOW | |
| 19 | 2***2 | ELBOW | |
| 23 | 2***6 | ADAPTER | |
| 25 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 29 | S***1 | O-RING | |
| 3 | 4***A | FILTER;PILOT | |
| 30 | S***1 | O-RING | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 34 | S***6 | BOLT | |
| 35 | S***6 | BOLT | |
| 36 | K***9 | BOLT | |
| 36 | K***9 | BOLT | |
| 38 | S***3 | WASHER;SPRING M6 | |
| 39 | 2***0 | WASHER | |
| 3A | H***D | Head | |
| 3B | 2***3 | CASE | |
| 3C | 2***4 | ELEMENT;PILOT FILTER | |
| 3D | 2***7 | VALVE;BY-PASS | |
| 3E | 2***A | INDICATOR | |
| 3F | Y***4 | RING;BACK UP | |
| 3G | Y***5 | O-RING | |
| 3H | 5***6 | HARNESS;PILOT FILTER | |
| 3I | 2***1 | BRACKET;HOUSING W9 | |
| 3J | S***3 | BOLT M8X1.25X16 | |
| 3K | S***3 | WASHER;SPRING | |
| 44 | 1***9 | Clip | |
| 64 | D***3 | HOSE | |
| 68 | 2***4 | HOSE PF1/4-780L | |
| 68 | D***0 | HOSE PF1/4-450L | |
| 69 | 2***0 | Hose | |
| 69 | D***2 | HOSE PF1/4-2350L | |
| 71 | D***3 | HOSE | |
| 74 | D***3 | HOSE | |
| 8 | 1***C | BRACKET, FILTER | |
| 9 | 1***6 | RUBBER | |
| 98 | 1***6 | CLIP D38/M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
