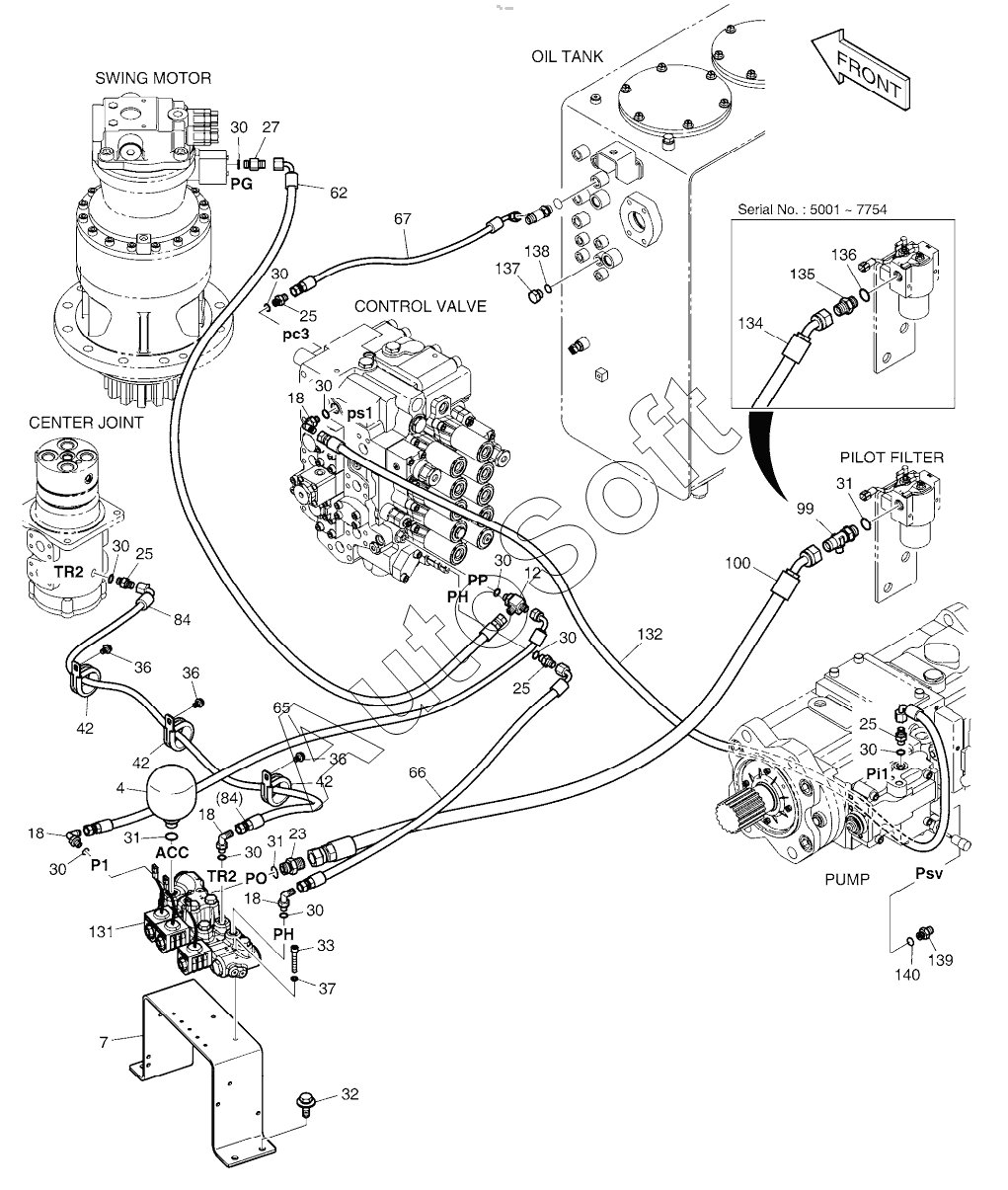

Каталог запасных частей к технике: Doosan DX225LCA (2012). PILOT PIPING (2)
132
65
66
67
84
84
99
100
131
132
62
134
135
136
137
138
139
140
42
42
42
37
36
36
36
33
32
31
31
31
31
31
31
31
31
30
30
30
30
30
30
30
30
30
30
27
25
25
25
25
23
18
18
18
18
12
7
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1044664A | K***A | PILOT PIPING | |
| 4 | 2***A | ACCUMULATOR | |
| 7 | K***A | BRACKET | |
| 12 | K***2 | TEE | |
| 18 | 2***4 | ELBOW | |
| 23 | 2***6 | ADAPTER | |
| 25 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 27 | 2***8 | Adapter | |
| 30 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 31 | S***1 | O-RING | |
| 32 | D***7 | BOLT | |
| 33 | S***6 | BOLT | |
| 36 | K***9 | BOLT | |
| 37 | S***3 | WASHER;SPRING | |
| 42 | 1***7 | CLIP;BAND | |
| 62 | D***3 | HOSE | |
| 65 | D***0 | HOSE | |
| 66 | D***2 | HOSE | |
| 67 | D***7 | HOSE | |
| 84 | D***4 | HOSE | |
| 99 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 100 | 2***0 | HOSE PF1/2-1700L | |
| 131 | K***7 | VALVE, SOLENOID | |
| 132 | 2***7 | Hose | |
| 132 | D***1 | HOSE PF1/4-2500L | |
| 134 | D***6 | HOSE PF1/2-1760L | |
| 135 | 2***6 | ADAPTER | |
| 136 | S***1 | O-RING | |
| 137 | 2***1 | PLUG | |
| 138 | S***1 | O-RING | |
| 139 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 140 | S***1 | O-RING |
