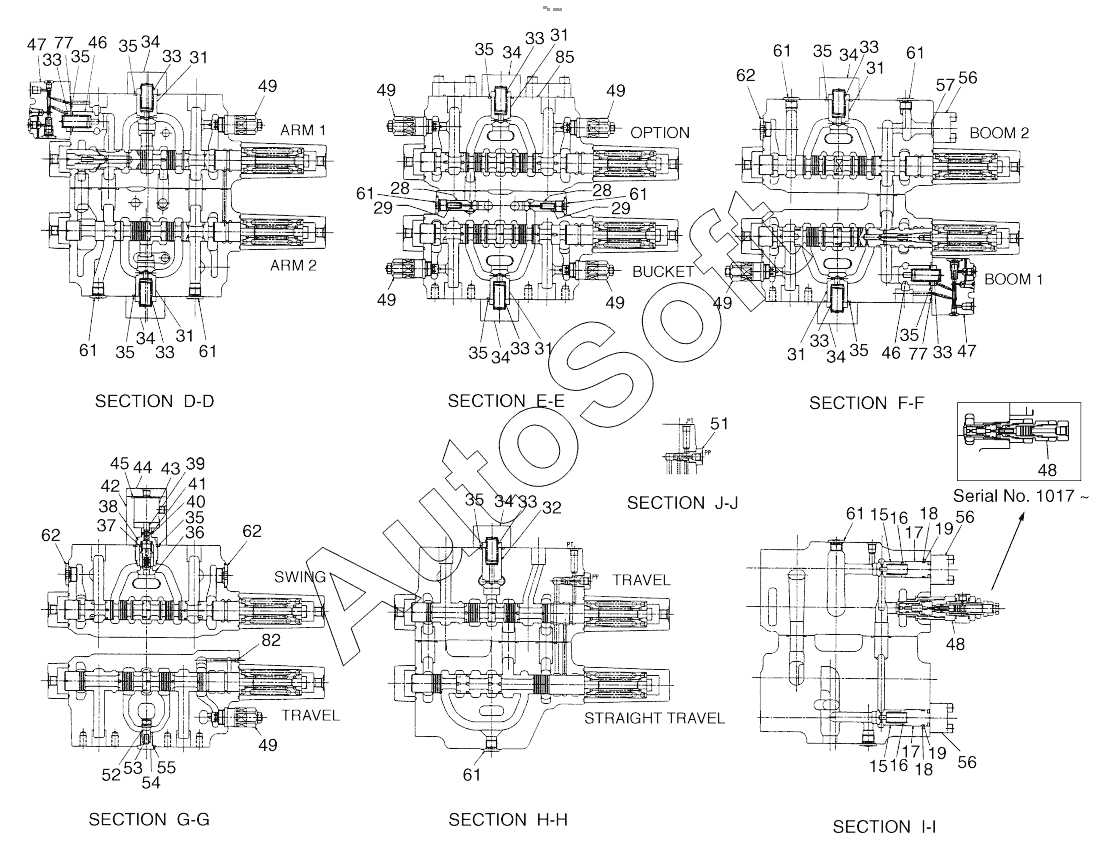

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). CONTROL VALVE (3)
15
15
16
16
17
17
18
18
19
19
28
28
29
29
31
31
31
31
31
31
32
33
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
48
48
48
48
48
49
49
49
49
49
49
49
49
49
49
49
49
49
49
51
52
53
54
55
56
56
56
57
61
61
61
61
61
61
61
61
62
62
62
77
77
82
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00281A | 4***A | CONTROL VALVE | |
| 420-00281B | 4***B | CONTROL VALVE | |
| 15 | T***1 | Popet | |
| 16 | T***7 | Spring | |
| 17 | T***1 | Spacer | |
| 18 | 9***0 | O-ring | |
| 19 | 9***0 | Ring, back-up | |
| 28 | T***3 | POPPET | |
| 29 | 2***2 | SPRING | |
| 31 | T***1 | POPPET | |
| 32 | T***2 | POPPET | |
| 33 | 2***3 | SPRING | |
| 34 | T***1 | FLANGE | |
| 35 | 9***0 | O-RING | |
| 36 | C***6 | POPPET ASSY | |
| 37 | 2***8 | SPRING | |
| 38 | 2***3 | SLEEVE | |
| 39 | 2***2 | PISTON | |
| 40 | 9***0 | O-ring | |
| 41 | 9***0 | RING, BACK-UP | |
| 42 | C***2 | BODY | |
| 43 | T***1 | PISTON | |
| 44 | T***3 | FLANGE | |
| 45 | 9***0 | O-RING | |
| 46 | T***3 | POPPET | |
| 47 | C***2 | BODY ASSY | |
| 48 | C***6 | RELIEF VALVE ASSY | |
| 48 | C***5 | MAIN RELIEF VALVE ASSY | |
| 49 | 2***1 | Valve, overload relief | |
| 49 | C***7 | Valve, overload relief | |
| 51 | C***8 | Plug assy | |
| 52 | T***1 | POPPET | |
| 53 | 2***4 | Spring | |
| 54 | 2***7 | Plug | |
| 55 | 2***6 | O-ring | |
| 56 | T***4 | Flange | |
| 57 | 2***7 | O-RING | |
| 61 | 2***4 | PLUG ASSY | |
| 62 | 2***5 | PLUG ASSY | |
| 77 | T***1 | O-ring | |
| 82 | 9***0 | Ball, steel | |
| 85 | 9***0 | O-ring |
