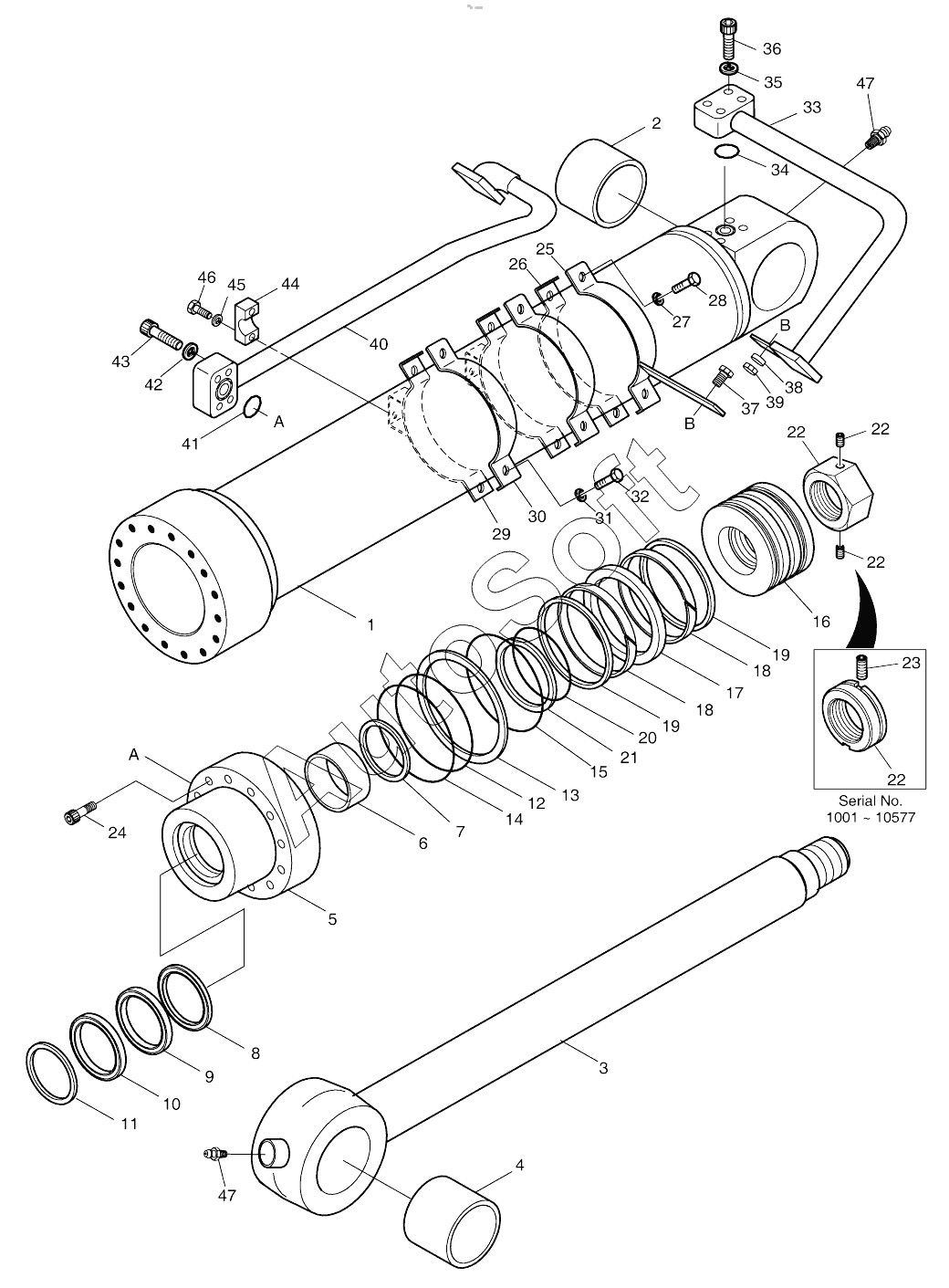

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). BUCKET CYLINDER
34
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
21
35
36
37
38
39
40
41
42
43
44
45
46
47
47
2440-9294KT
2440-9294KT
6
1
2
2
3
3
3
3
4
4
5
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9294C | 2***C | CYLINDER, BUCKET | |
| 2440-9294E | 2***E | CYLINDER, BUCKET | |
| 2440-9294G | 2***G | CYLINDER, BUCKET | |
| 2440-9294H | 2***H | CYLINDER, BUCKET | |
| 2440-9294KT | 2***T | SEAL KIT, BUCKET CYL. | |
| 400310-00355 | 4***5 | CYLINDER,BUCKET | |
| 1 | 5***3 | TUBE ASSY | |
| 2 | 0***1 | BUSH | |
| 2 | 0***2 | BUSH | |
| 3 | 4***6 | ROD,CYLINDER | |
| 3 | 5***3 | ROD ASSY | |
| 3 | 5***5 | ROD ASS`Y | |
| 3 | 5***7 | ROD ASSY | |
| 4 | 0***1 | BUSH | |
| 4 | 0***2 | BUSH | |
| 5 | 5***3 | ROD COVER | |
| 6 | E***9 | DU-BUSH | |
| 7 | 0***0 | Ring, retaining | |
| 8 | E***0 | SEAL, BUFFER | |
| 9 | E***0 | U-PACKING | |
| 10 | E***0 | WIPER, DUST | |
| 11 | 0***0 | RING, RETAINING | |
| 12 | E***1 | O-RING 1BG-150 | |
| 13 | 5***0 | RING, BACK UP | |
| 14 | E***0 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | E***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | E***1 | O-RING | |
| 21 | 5***0 | RING, BACK UP | |
| 22 | 1***9 | NUT,PISTON | |
| 22 | 5***0 | NUT, PISTON | |
| 22 | 8***0 | NUT, PISTON | |
| 23 | E***4 | SCREW | |
| 23 | K***4 | SCREW, SET | |
| 24 | E***9 | BOLT, HEX SOCKET | |
| 25 | 5***1 | PIPE BAND ASS`Y-H | |
| 26 | 0***1 | BAND, PIPE | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX | |
| 29 | 5***1 | PIPE, BAND ASS`Y-R | |
| 30 | 0***1 | BAND, PIPE | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | E***3 | BOLT;HEX | |
| 33 | 5***0 | PIPE ASSY-H | |
| 34 | E***1 | O-RING | |
| 35 | E***2 | WASHER, SPRING | |
| 36 | E***6 | BOLT, SOCKET | |
| 37 | E***3 | BOLT, HEX. | |
| 38 | E***2 | WASHER;SPRING | |
| 39 | E***3 | NUT;HEX | |
| 40 | 5***1 | PIPE ASSY-R | |
| 41 | E***1 | O-RING | |
| 42 | E***2 | WASHER, SPRING | |
| 43 | E***6 | BOLT, SOCKET | |
| 44 | 0***0 | CLAMP, PIPE | |
| 45 | E***2 | WASHER;SPRING | |
| 46 | E***3 | BOLT, HEX. | |
| 47 | E***2 | NIPPLE;GREASE |
