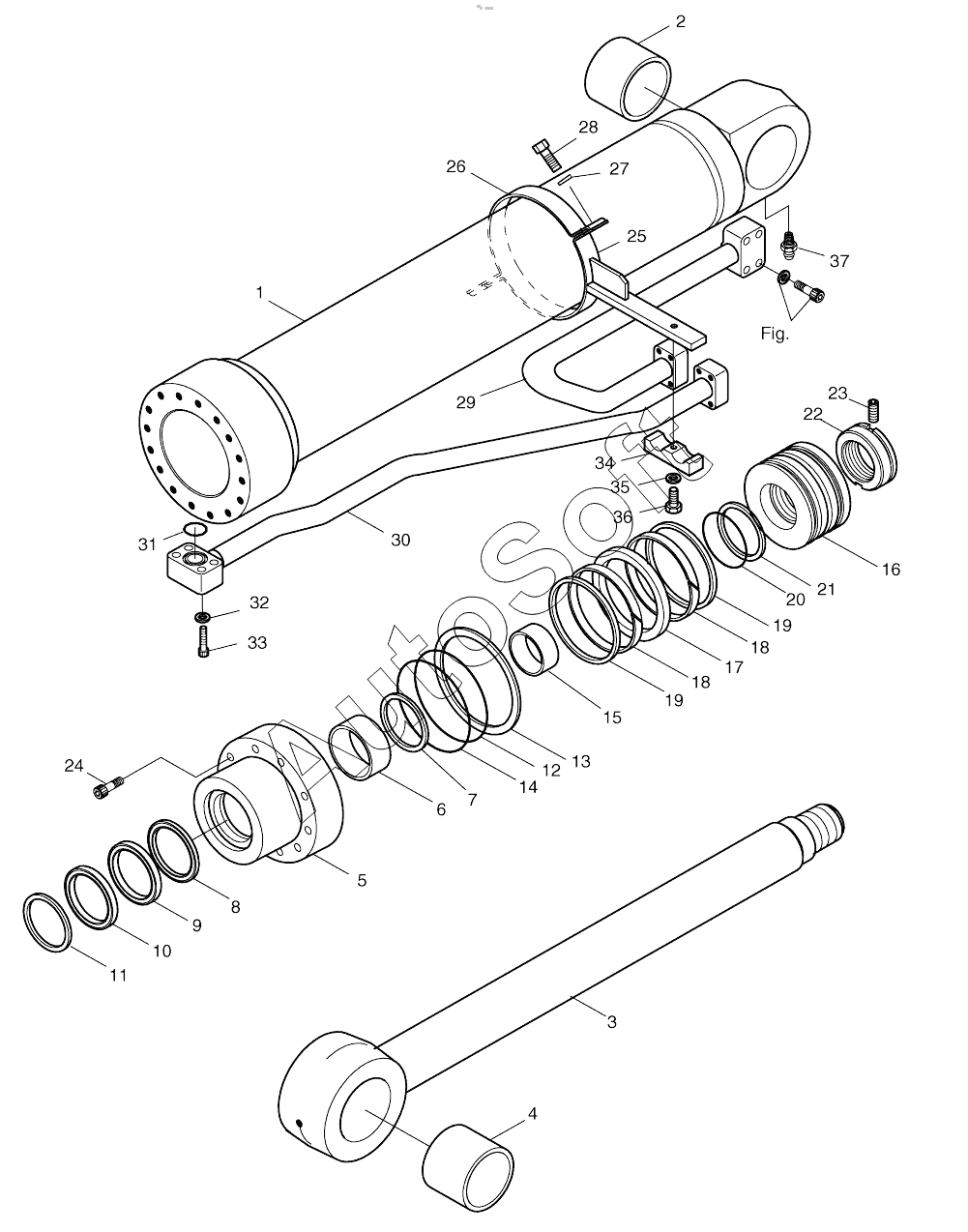

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). BOOM CYLINDER (R.H) - LOCK VALVE
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
2440-9295KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9295KT | 2***T | SEAL KIT, BOOM CYL. | |
| 440-00056 | 4***6 | BOOM CYLINDER(R.H)-LOCK VALVE | |
| 440-00056A | 4***A | BOOM CYLINDER(R.H)-LOCK VALVE | |
| 1 | 5***2 | TUBE ASSY | |
| 2 | 0***1 | BUSH | |
| 3 | 5***3 | ROD ASS`Y | |
| 3 | 5***5 | ROD ASS`Y | |
| 4 | 0***1 | BUSH | |
| 5 | 5***2 | COVER, ROD | |
| 6 | E***7 | Bush, du | |
| 7 | 0***0 | Ring, retaining | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | Packing, u | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-RING | |
| 13 | 5***1 | RING, BACK UP | |
| 14 | E***2 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | E***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | E***1 | O-RING | |
| 21 | 5***0 | RING, BACK UP | |
| 22 | 5***0 | NUT, PISTON | |
| 22 | 8***0 | NUT, PISTON | |
| 23 | E***4 | SCREW | |
| 24 | E***9 | BOLT, HEX SOCKET | |
| 25 | 5***1 | PIPE BAND ASSY | |
| 26 | 5***0 | BAND, PIPE | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX. | |
| 29 | 1***3 | PIPE ASSY-H | |
| 30 | 5***1 | PIPE ASSY-R | |
| 31 | E***1 | O-ring | |
| 32 | E***2 | WASHER;SPRING | |
| 33 | E***6 | Bolt, socket | |
| 34 | 0***0 | CLAMP, PIPE | |
| 35 | E***2 | WASHER;SPRING | |
| 36 | E***3 | Bolt, hex | |
| 37 | E***2 | NIPPLE;GREASE |
