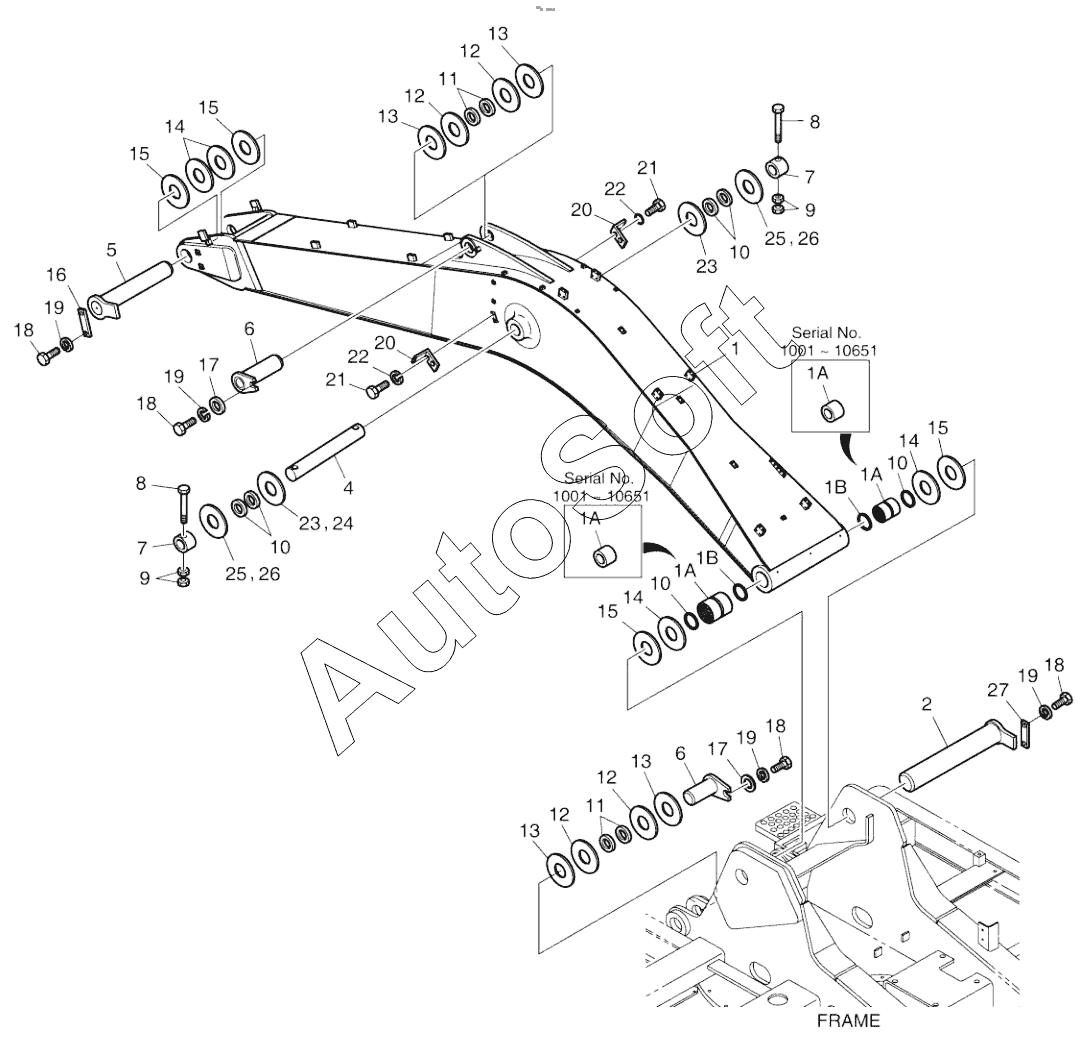

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). BOOM 6.7M - HEAVY DUTY
1
1
1
1
1
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1B
1B
1B
1B
2
4
4
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
15
15
15
15
16
17
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230207-00151 | 2***1 | BOOM ASSY | |
| 230207-00151A | 2***A | BOOM ASSY | |
| 230207-00151B | 2***B | BOOM ASSY | |
| 230207-00151C | 2***C | BOOM ASSY | |
| 230207-00151E | 2***E | BOOM ASSY | |
| K1000423 | K***3 | BOOM ASSY | |
| 1 | 2***7 | BOOM | |
| 1 | 2***A | BOOM | |
| 1 | 2***B | BOOM,MACHINE | |
| 1 | 2***C | BOOM,MACHINE | |
| 1 | K***4 | BOOM | |
| 10 | 2***8 | SEAL, DUST | |
| 11 | 2***5 | SEAL, DUST | |
| 12 | 2***0 | SHIM | |
| 13 | 2***1 | SHIM | |
| 14 | 2***7 | SHIM | |
| 15 | 2***8 | SHIM | |
| 16 | 2***8 | PLATE | |
| 17 | 2***5 | STOPPER | |
| 18 | S***6 | BOLT M16X2.0X35 | |
| 19 | 2***A | WASHER;HARD | |
| 19 | S***3 | WASHER;SPRING | |
| 1A | 1***1 | BUSHING | |
| 1A | 1***0 | BUSHING,CARBURIZING | |
| 1A | K***7 | BUSHING | |
| 1B | 2***8 | SEAL, DUST | |
| 1B | D***8 | SEAL,DUST | |
| 2 | 2***A | PIN | |
| 20 | 2***B | BRACKET | |
| 21 | S***3 | BOLT M12X1.75X25 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 2***0 | SHIM | |
| 24 | 2***5 | SHIM | |
| 25 | 2***1 | SHIM | |
| 26 | 2***2 | SHIM | |
| 27 | 2***4 | PLATE | |
| 4 | 2***A | PIN | |
| 4 | K***B | PIN | |
| 5 | 2***A | PIN | |
| 6 | 1***8 | PIN, ARM CYL.HEAD | |
| 6 | 2***A | PIN | |
| 7 | 2***8 | STOPPER | |
| 8 | S***6 | BOLT M20X25X200 | |
| 9 | S***3 | Nut |
