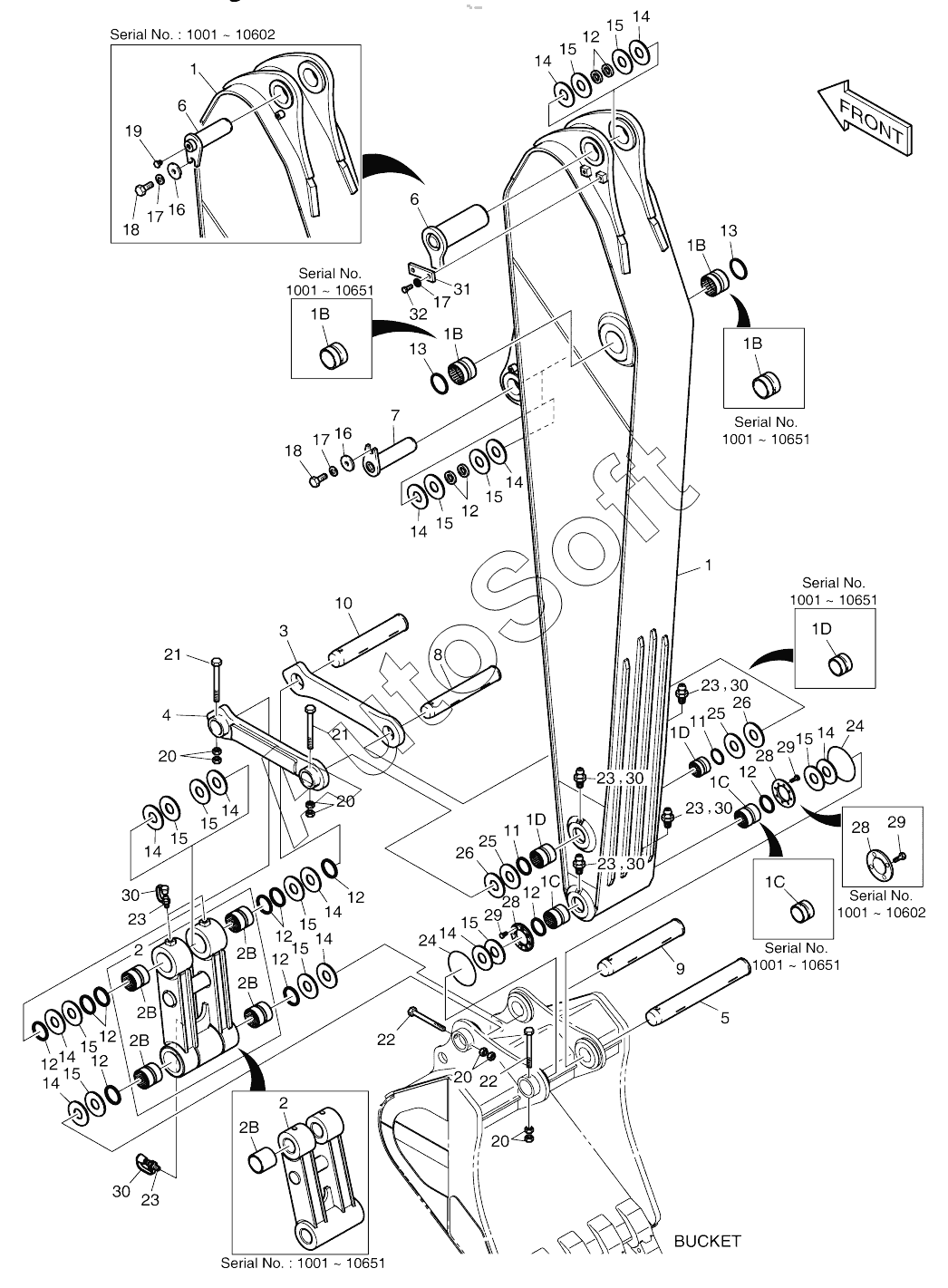

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). ARM - 3.25M - HEAVY DUTY
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1C
1C
1C
1C
1C
1C
1C
1C
1D
1D
1D
1D
1D
1D
2
2
2
2
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
3
4
5
5
6
6
6
6
6
6
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
19
20
20
20
20
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
26
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230201-00435 | 2***5 | ARM ASSY | |
| 230201-00435A | 2***A | ARM ASSY | |
| 230201-00435B | 2***B | ARM ASSY | |
| 230201-00435C | 2***C | ARM ASSY | |
| 230201-00435E | 2***E | ARM ASSY | |
| K1000431 | K***1 | ARM ASSY | |
| 1 | 2***3 | ARM | |
| 1 | 2***A | ARM,MACHINE | |
| 1 | 2***B | ARM,MACHINE | |
| 1 | 2***C | ARM,MACHINE | |
| 1 | K***2 | ARM | |
| 10 | 1***6 | PIN, BUCKET CYL. ROD | |
| 10 | 2***A | PIN | |
| 11 | 2***4 | SEAL;DUST | |
| 12 | 2***5 | SEAL, DUST | |
| 13 | 2***8 | SEAL, DUST | |
| 14 | 2***3 | Shim | |
| 15 | 2***2 | Shim | |
| 16 | 2***5 | STOPPER | |
| 16 | 2***5 | STOPPER | |
| 17 | 2***A | WASHER;HARD | |
| 17 | S***3 | WASHER;SPRING | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***6 | BOLT M16X2.0X35 | |
| 18 | S***6 | BOLT M16X2.0X35 | |
| 19 | 2***1 | Plug | |
| 1B | 1***2 | BUSHING | |
| 1B | 1***1 | BUSHING | |
| 1B | K***6 | BUSH | |
| 1C | 1***B | BUSHING,CARBURIZING | |
| 1C | 2***A | BUSHING | |
| 1D | 1***4 | BUSHING | |
| 1D | 1***B | BUSHING,CARBURIZING | |
| 2 | 1***4 | LINK ASSY,PUSH, HD | |
| 2 | K***2 | PUSH LINK ASSY | |
| 20 | S***3 | Nut | |
| 21 | S***6 | BOLT | |
| 22 | S***6 | BOLT | |
| 23 | S***1 | NIPPLE;GREASE | |
| 24 | 1***8 | O-RING | |
| 25 | 2***1 | SHIM | |
| 26 | 2***0 | SHIM | |
| 28 | 1***0 | SPACER | |
| 28 | 1***A | SPACER | |
| 29 | 1***3 | BOLT | |
| 29 | 1***3 | BOLT | |
| 2B | 1***B | BUSHING,CARBURIZING | |
| 2B | 2***5 | BUSHING | |
| 3 | K***4 | LINK, GUIDE | |
| 30 | 1***0 | CAP;GREASE NIPPLE | |
| 31 | 2***3 | PLATE,FRONT | |
| 32 | S***6 | BOLT M16X2.0X40 | |
| 4 | K***5 | LINK, GUIDE | |
| 5 | 1***2 | PIN, ARM TO BUCKET | |
| 5 | K***6 | PIN | |
| 6 | 1***A | PIN, ARM CYL ROD | |
| 6 | 1***3 | PIN, ARM CYL. HEAD | |
| 6 | K***7 | PIN | |
| 7 | 1***3 | PIN, BUCKET CYL. HEAD | |
| 7 | 1***9 | PIN, BUCKET CYL HEAD | |
| 7 | K***5 | PIN | |
| 8 | 1***4 | PIN, ARM TO GUIDE LINK | |
| 8 | 2***A | PIN | |
| 9 | 1***5 | PIN | |
| 9 | 2***A | PIN |
