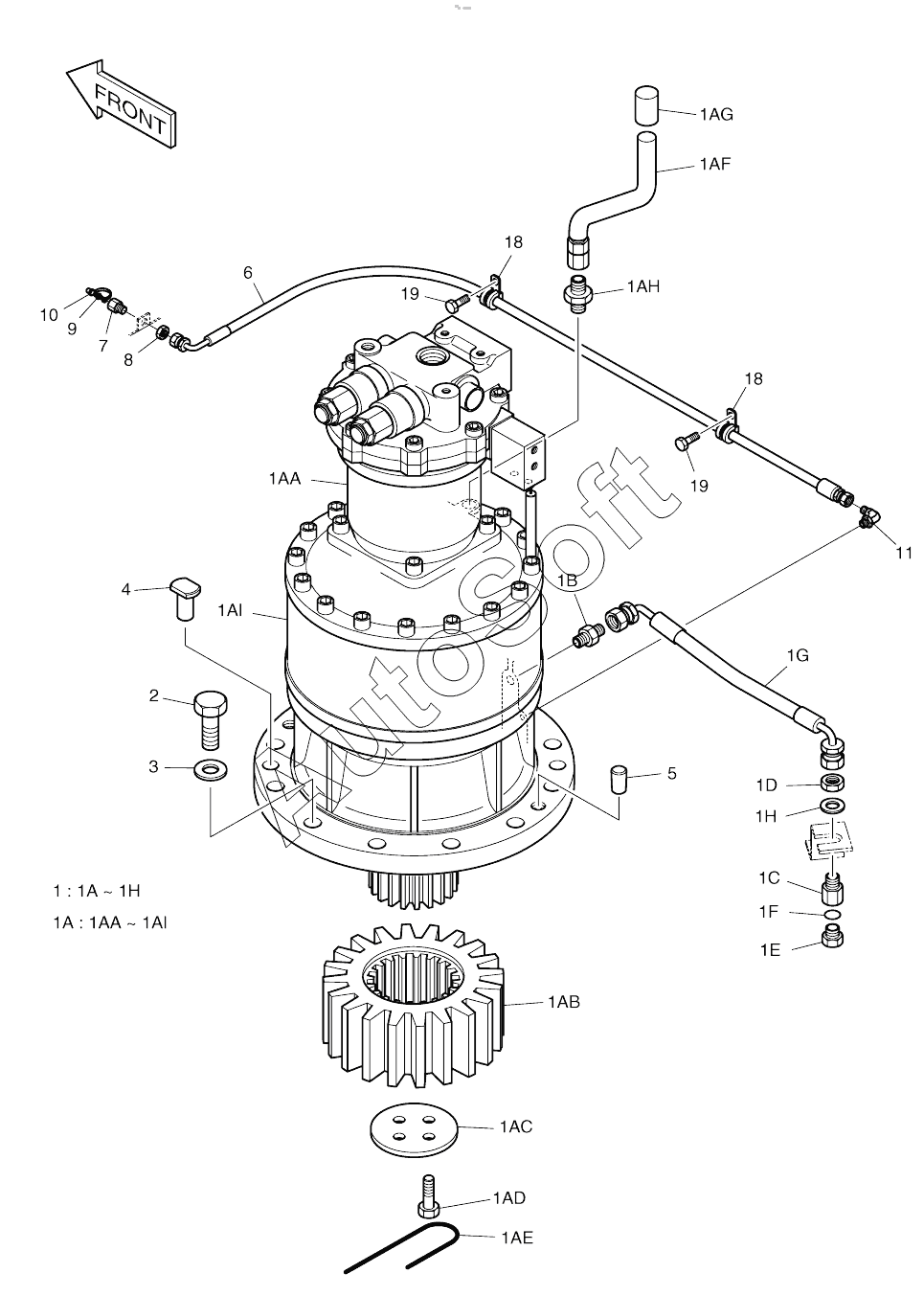

Каталог запасных частей к технике: Doosan SOLAR 420LC-V (2017). SWING DEVICE ASSY
1
1
1
1
1
1
1
1A
1A
1A
1A
1A
1A
1AA
1AA
1AB
1AC
1AD
1AE
1AF
1AG
1AG
1AH
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1AI
1B
1C
1D
1E
1F
1G
1H
1H
2
3
4
4
5
6
7
8
9
10
11
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00272 | 4***2 | SWING DEVICE INSTALL | |
| 1 | 1***2 | DEVICE ASSY,SWING | |
| 1 | 1***A | DEVICE ASSY,SWING | |
| 1 | 1***B | DEVICE ASSY,SWING | |
| 1 | 4***A | SWING DEVICE SUB ASSY | |
| 1 | 4***B | SWING DEVICE SUB ASSY | |
| 1 | 4***C | SWING DEVICE SUB ASSY | |
| 1 | 4***E | SWING DEVICE SUB ASSY | |
| 10 | 1***0 | CAP;GREASE NIPPLE | |
| 11 | 2***2 | ELBOW PF1/4-PT1/8 | |
| 18 | 1***2 | CLIP D14/M8 | |
| 19 | 1***6 | BOLT M8X1.25X12 | |
| 1A | 2***E | SWING DEVICE SUB ASSY | |
| 1A | 2***G | SWING DEVICE SUB ASSY | |
| 1A | 2***H | SWING DEVICE SUB ASSY | |
| 1AA | 2***A | MOTOR, SWING | |
| 1AB | 2***5 | GEAR, PINION | |
| 1AC | 2***A | COVER | |
| 1AD | 2***3 | BOLT | |
| 1AE | 2***1 | WIRE | |
| 1AF | 2***A | PIPE | |
| 1AG | 2***A | CAP;PIPE | |
| 1AG | 2***B | Cap | |
| 1AH | 2***0 | ADAPTER | |
| 1AI | 1***5 | GEAR,SWING REDUCTION | |
| 1AI | 1***A | GEAR,SWING REDUCTION | |
| 1AI | 2***A | GEAR, REDUCTION | |
| 1AI | 4***5 | GEAR, REDUCTION | |
| 1AI | 4***A | SWING REDUCTION GEAR | |
| 1AI | 4***B | SWING REDUCTION GEAR | |
| 1B | 2***2 | ADAPTER | |
| 1C | 1***8 | REDUCER | |
| 1D | 1***3 | NUT | |
| 1E | 2***3 | PLUG | |
| 1F | S***1 | O-RING | |
| 1G | 2***6 | HOSE PF1/2-360L | |
| 1H | S***3 | WASHER;PLAIN | |
| 2 | S***6 | Bolt | |
| 3 | 2***A | WASHER;HARDEN | |
| 4 | 2***A | PIN, KNOCK | |
| 4 | 2***B | PIN,KNOCK | |
| 5 | 1***8 | CAP | |
| 6 | 2***1 | HOSE PF1/4-1750L | |
| 7 | 1***3 | REDUCER PT1/8-PF1/4 | |
| 8 | 1***6 | NUT PF1/4 | |
| 9 | S***1 | NIPPLE;GREASE |
