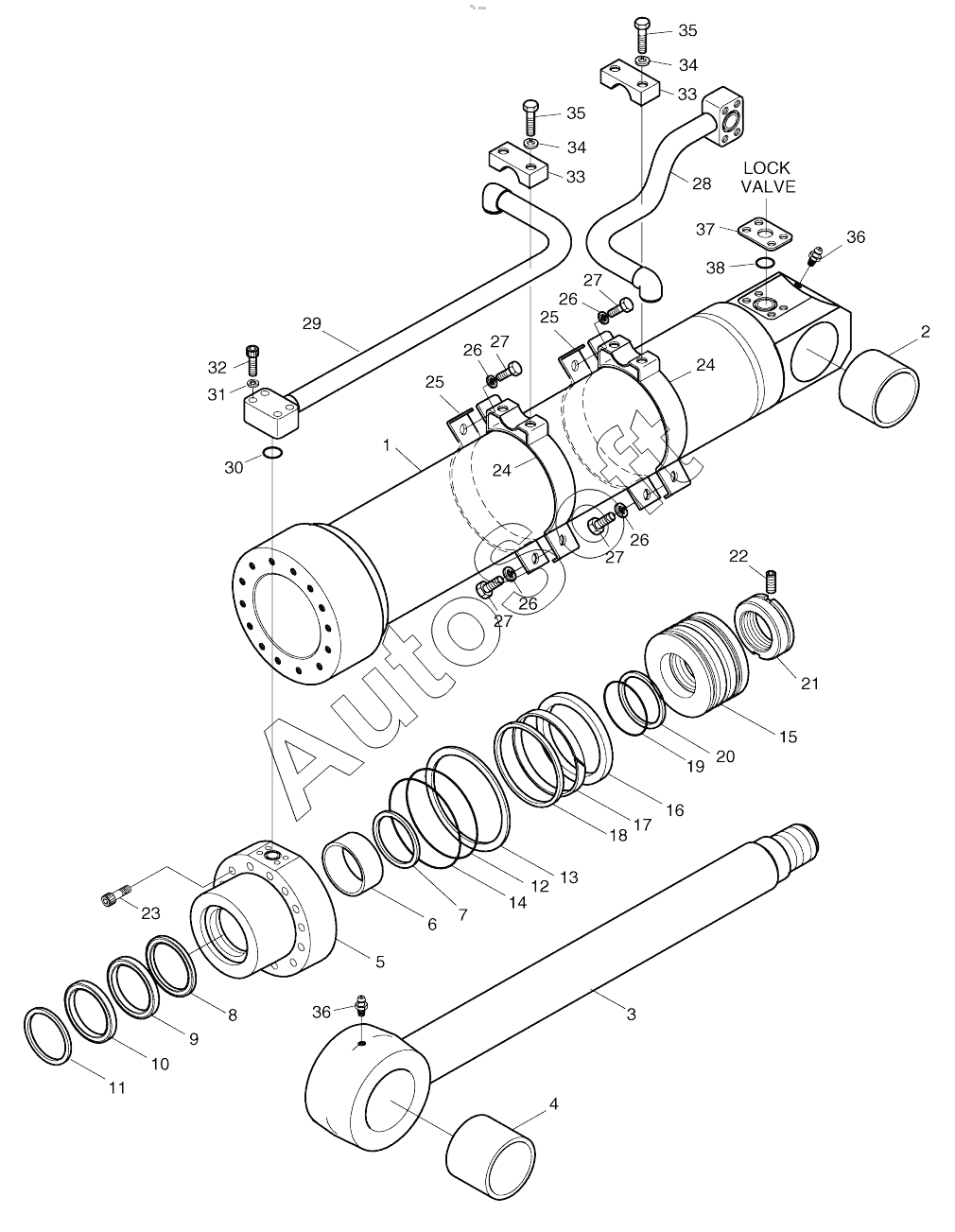

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). ARTI.BOOM CYLINDER-LOCK VALVE
31
21
22
23
24
24
25
25
26
26
26
26
27
27
27
27
28
30
20
32
29
33
33
34
34
35
35
36
36
37
38
440-00285KT
10
1
2
3
4
5
6
7
8
9
440-00291
440-00291
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00285KT | 4***T | Seal kit | |
| 440-00291 | 4***1 | Arti. Boom cylinder | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***1 | Bush | |
| 3 | 5***0 | Rod assy | |
| 4 | 0***1 | Bush | |
| 5 | 5***0 | Cover, rod | |
| 6 | E***7 | Bush, du | |
| 7 | 0***0 | Ring, retaining | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | Packing, u | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-ring | |
| 13 | 5***0 | Ring, back up | |
| 14 | E***1 | O-ring | |
| 15 | 5***0 | Piston | |
| 16 | E***0 | Seal, slipper | |
| 17 | 0***0 | Ring, wear | |
| 18 | 0***0 | Ring, slyd | |
| 19 | E***1 | O-RING | |
| 20 | 5***0 | Ring, back up | |
| 21 | 5***0 | Nut, piston | |
| 22 | E***4 | SCREW | |
| 23 | E***9 | BOLT;SOCKET | |
| 24 | 5***0 | Pipe band assy | |
| 25 | 5***0 | Band, pipe | |
| 26 | E***2 | WASHER;SPRING | |
| 27 | E***3 | BOLT;HEX. | |
| 28 | 5***0 | Pipe assy-h | |
| 29 | 5***0 | Pipe assy-r | |
| 30 | E***1 | O-RING | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | E***6 | BOLT;SOCKET | |
| 33 | 0***0 | CLAMP;PIPE | |
| 34 | E***2 | WASHER;SPRING | |
| 35 | E***3 | BOLT;HEX. | |
| 36 | E***2 | NIPPLE;GREASE | |
| 37 | 5***0 | SPACER | |
| 38 | E***1 | O-RING |
