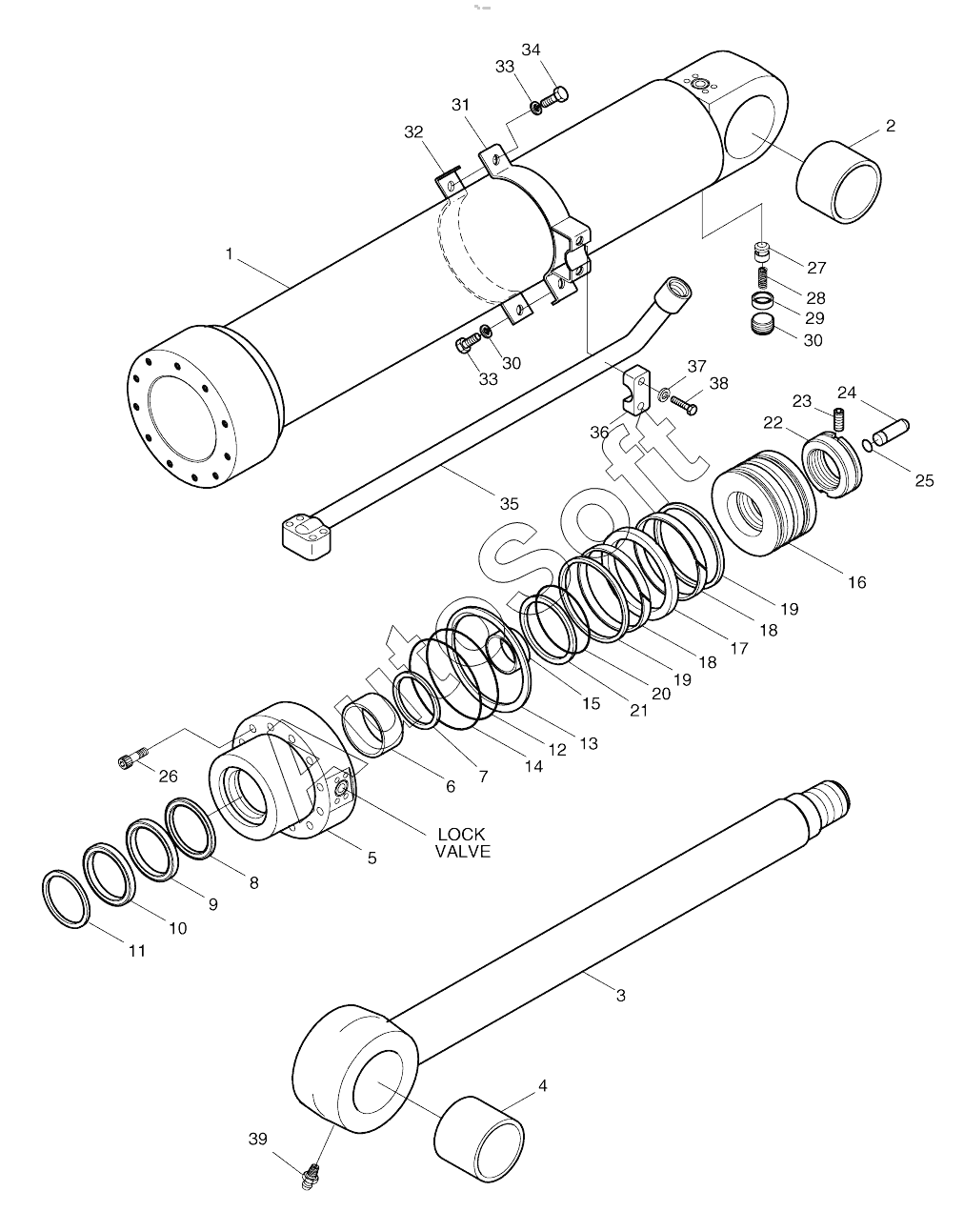

Каталог запасных частей к технике: Doosan SOLAR 160W-V (2017). ARM CYLINDER-L/V FOR ARTI.BOOM
440-00296
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
39
2440-9242KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9242KT | 2***T | SEAL KIT | |
| 440-00296 | 4***6 | Cylinder, arm | |
| 1 | 5***0 | Tube assy | |
| 2 | 0***1 | BUSH;STEEL | |
| 3 | 5***2 | Rod assy | |
| 4 | 0***1 | BUSH;STEEL | |
| 5 | 5***1 | ROD COVER | |
| 6 | E***1 | DD-BUSH | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | SEAL;BUFFER | |
| 9 | E***0 | U-PACKING | |
| 10 | E***0 | WIPER;DUST | |
| 11 | 0***0 | RING;RETAINING | |
| 12 | E***1 | O-RING | |
| 13 | 5***0 | RING;BACK-UP | |
| 14 | E***1 | O-RING | |
| 15 | 0***0 | RING;CUSHION | |
| 16 | 5***1 | PISTON | |
| 17 | E***0 | SEAL;SLIPPER | |
| 18 | 0***0 | RING;WEAR | |
| 19 | 0***0 | RING;SLYD | |
| 20 | E***3 | O-RING | |
| 21 | 5***0 | RING;BACK UP | |
| 22 | 5***2 | NUT;PISTON | |
| 23 | E***4 | SCREW | |
| 24 | 0***0 | PLUNGER;CUSHION | |
| 25 | 0***0 | RING;STOP | |
| 26 | E***9 | Bolt, hex.socket | |
| 27 | 0***0 | VALVE;CHECK | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT;SPRING | |
| 30 | E***0 | PLUG;HEX. | |
| 31 | 5***0 | PIPE BAND ASS'Y | |
| 32 | 0***0 | BAND;PIPE | |
| 33 | E***2 | WASHER;SPRING | |
| 34 | E***3 | BOLT;HEX. | |
| 35 | 5***0 | Pipe assy-r | |
| 36 | 0***0 | CLAMP;PIPE | |
| 37 | E***2 | WASHER;SPRING | |
| 38 | E***3 | BOLT;HEX. | |
| 39 | E***2 | NIPPLE;GREASE |
