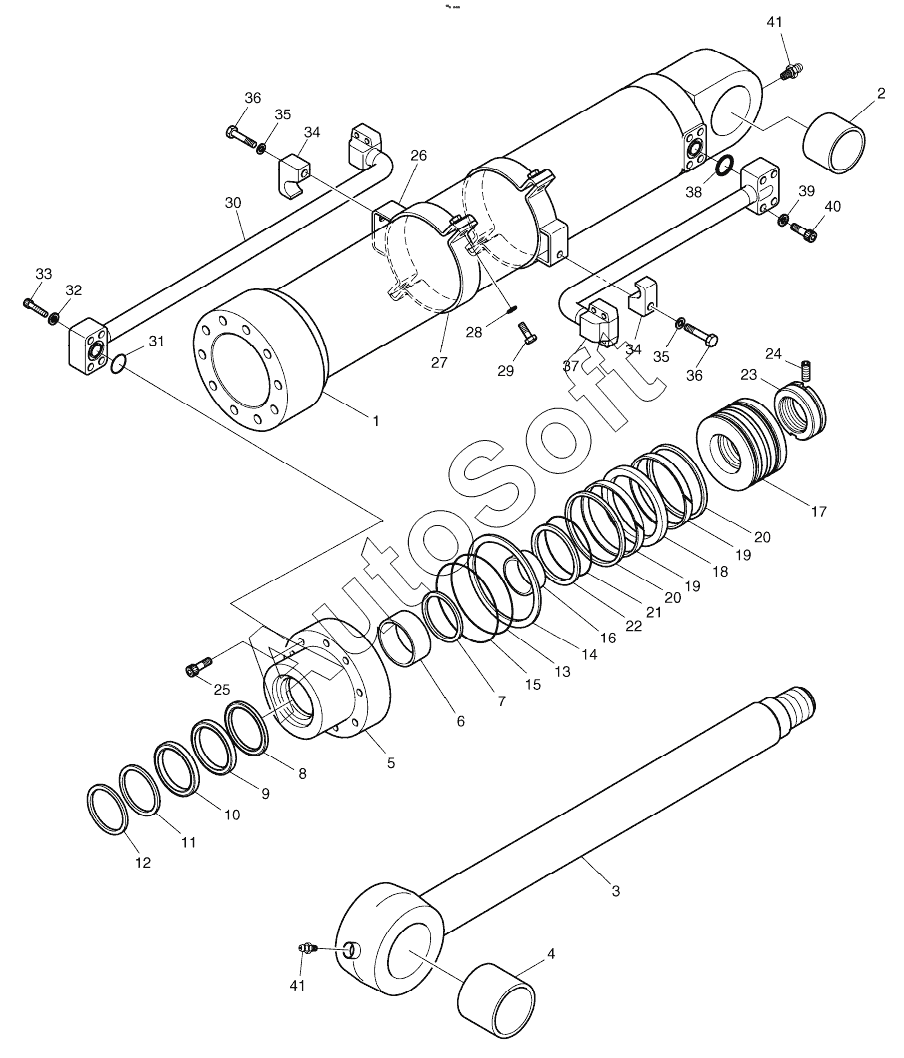

Каталог запасных частей к технике: Doosan DX225LC (2009). BUCKET CYLINDER - ARM 2,5m
32
21
22
23
24
25
26
27
28
29
30
31
20
20
33
34
34
35
35
36
36
37
38
39
40
41
41
К9004899
К9004899
9
K1024947A
K1024947A
1
2
3
3
4
4
5
6
7
8
K1024947
K1024947
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1024947 | K***7 | CYLINDER, BUCKET | |
| K1024947A | K***A | CYLINDER, BUCKET | |
| К9004899 | К***9 | SEAL KIT | |
| 1 | K***9 | TUBE ASSY | |
| 2 | K***6 | BUSH | |
| 3 | K***4 | ROD ASSY | |
| 3 | K***A | ROD ASSY | |
| 4 | K***6 | BUSH | |
| 4 | K***8 | BUSH | |
| 5 | K***1 | COVER, ROD | |
| 6 | 1***0 | DD-BUSH | |
| 7 | 1***3 | RING, RETAINING | |
| 8 | 1***7 | SEAL, BUFFER | |
| 9 | K***3 | U-PACKING | |
| 10 | K***4 | RING, BACK UP | |
| 11 | 1***2 | WIPER, DUST | |
| 12 | 1***3 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | 1***6 | RING, BACK-UP | |
| 15 | S***1 | O-RING | |
| 16 | K***6 | RING, CUSHION | |
| 17 | K***2 | PISTON | |
| 18 | K***8 | SEAL, SLIPPER | |
| 19 | 1***4 | RING, WEAR | |
| 20 | K***7 | RING, DUST | |
| 21 | S***1 | O-RING | |
| 22 | K***6 | RING, BACK UP | |
| 23 | 1***5 | NUT, PISTON | |
| 24 | S***6 | Screw, set | |
| 25 | S***1 | BOLT | |
| 26 | K***6 | PIPE BAND ASSY | |
| 27 | 1***3 | BAND, PIPE | |
| 28 | S***3 | Washer, spring | |
| 29 | S***3 | BOLT, HEX | |
| 30 | K***1 | PIPE ASSY-R | |
| 31 | S***1 | O-ring | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | S***1 | BOLT;SOCKET | |
| 34 | K***9 | CLAMP, PIPE | |
| 35 | S***3 | WASHER;SPRING | |
| 36 | S***3 | BOLT | |
| 37 | К***0 | PIPE ASSY-H | |
| 38 | S***1 | O-ring | |
| 39 | S***3 | WASHER;SPRING | |
| 40 | S***1 | BOLT;SOCKET | |
| 41 | S***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
