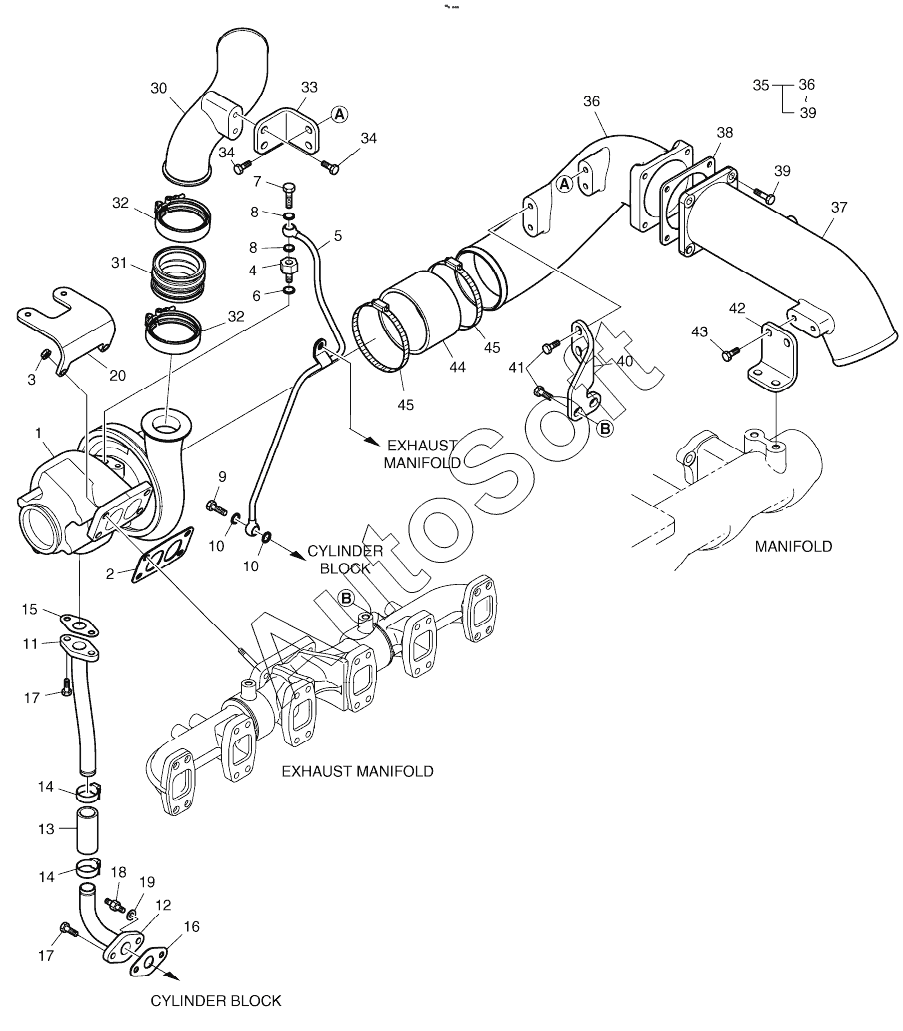

Каталог запасных частей к технике: Doosan DX225LC (2009). TURBOCHARGER
37
20
30
31
32
32
33
34
34
35
36
36
19
38
39
39
40
41
42
43
44
45
45
10
10
2
3
4
5
6
7
8
8
9
1
11
12
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | TURBOCHARGER ASSY | |
| 2 | 6***A | GASKET | |
| 3 | 6***1 | Nut | |
| 4 | 6***A | ADAPTER | |
| 5 | 6***7 | PIPE, OIL | |
| 6 | 0***9 | Ring | |
| 7 | 0***3 | Screw | |
| 8 | 0***4 | Ring | |
| 9 | 0***3 | Screw | |
| 10 | 0***4 | Ring | |
| 11 | 6***8 | PIPE, OIL | |
| 12 | 6***9 | PIPE, OIL | |
| 13 | 6***A | Hose | |
| 14 | 0***4 | CLAMP;HOSE | |
| 15 | 6***7 | Gasket | |
| 16 | 6***2 | GASKET, PIPE-BLOCK | |
| 17 | 0***4 | Bolt | |
| 18 | 6***5 | BOLT, SPACER | |
| 19 | 0***7 | Washer | |
| 20 | 6***5 | BRACKET | |
| 30 | 6***3 | PIPE, INLET | |
| 31 | 6***3 | HOSE, RUBBER | |
| 32 | 6***3 | CLAMP | |
| 33 | 6***8 | BRACKET | |
| 34 | 0***5 | Bolt | |
| 35 | 6***2 | INLET PIPE ASSY | |
| 36 | 6***4 | INLET | |
| 37 | 6***2 | INLET | |
| 38 | 6***9 | GASKET, AIR PIPE | |
| 39 | 0***8 | BOLT ASSY M10X35 | |
| 40 | 6***7 | BRACKET | |
| 41 | 0***5 | Bolt | |
| 42 | 6***6 | BRACKET | |
| 43 | 0***5 | Bolt | |
| 44 | 6***5 | HOSE, RUBBER | |
| 45 | 0***6 | Clamp |
