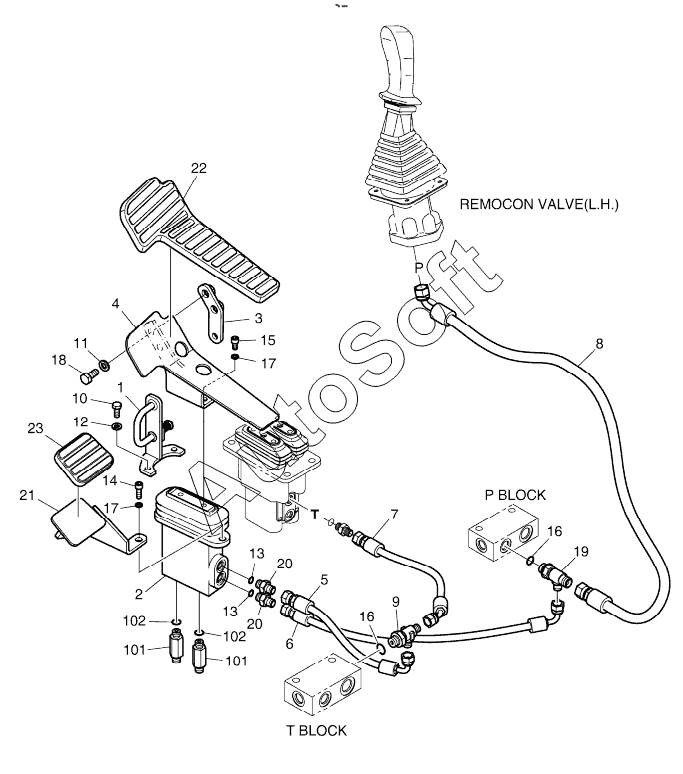

Каталог запасных частей к технике: Doosan DX225LC (2009). PILOT PIPING - ARTI BOOM
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
20
21
22
23
101
101
102
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038219 | K***9 | PILOT PIPING, SINGLE PEDAL | |
| 1 | K***A | PLATE | |
| 2 | K***A | PEDAL VALVE | |
| 3 | K***B | PLATE | |
| 4 | 1***A | BRACKET;PEDAL(L.H) | |
| 5 | D***0 | HOSE | |
| 6 | D***2 | HOSE PF1/4-480L | |
| 7 | D***6 | HOSE | |
| 8 | D***3 | HOSE | |
| 9 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 10 | S***6 | BOLT | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | S***1 | O-RING | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S***6 | BOLT;SOCKET | |
| 16 | S***1 | O-RING | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***6 | BOLT | |
| 19 | 2***6 | TEE | |
| 20 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 21 | K***A | FOOT REST | |
| 22 | 1***2 | RUBBER;PEDAL(L.H) | |
| 23 | K***6 | RUBBER, PEDAL | |
| 101 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 102 | S***1 | O-RING |
