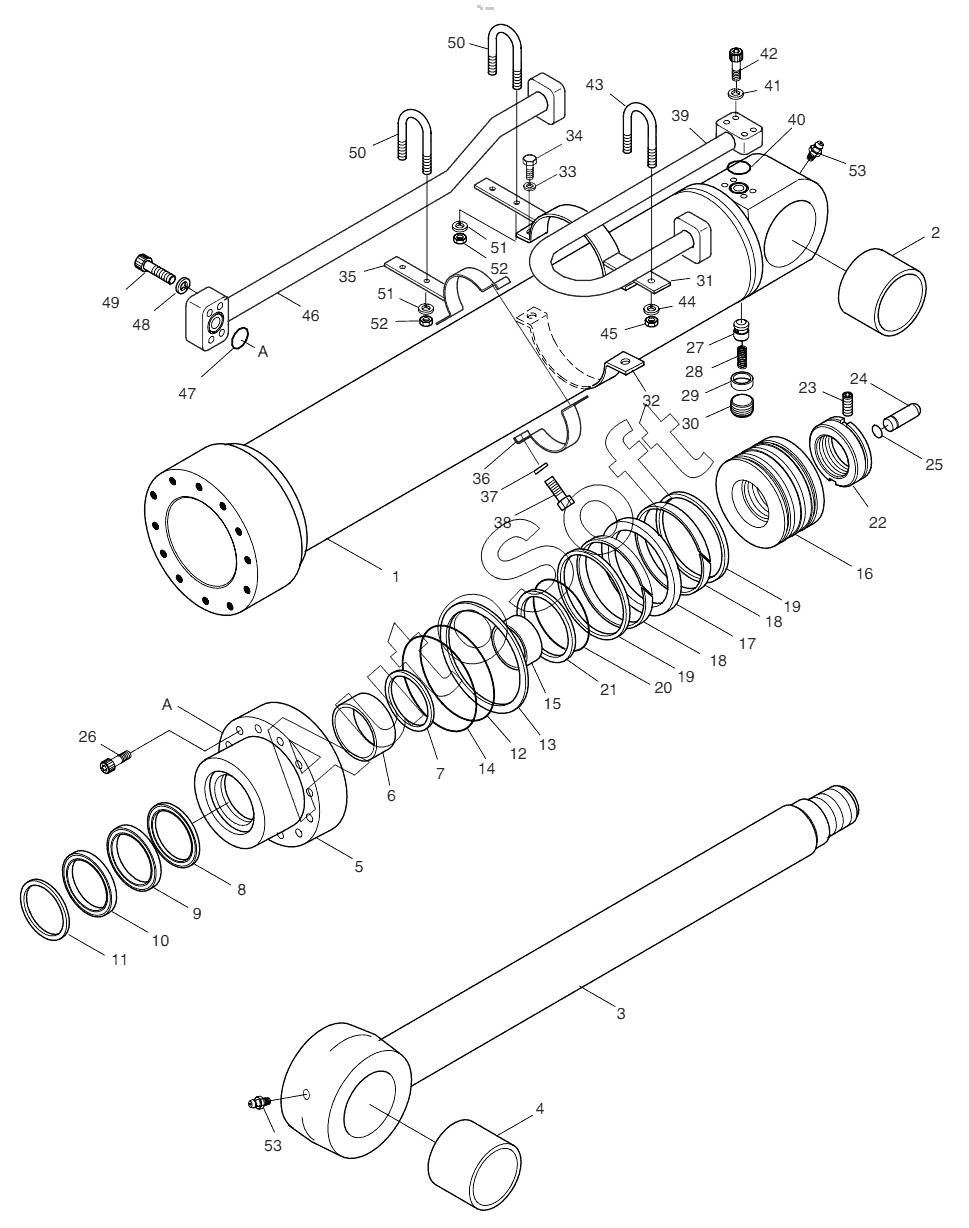

Каталог запасных частей к технике: Doosan S500LC-V (2007). ARM CYLINDER - HEAVY DUTY
41
27
28
29
30
31
32
33
34
35
36
37
38
39
40
26
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
440-00015АКТ
440-00015АКТ
14
К1008810А
1
2
3
4
5
6
7
8
9
10
11
12
13
К1008810
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00015АКТ | 4***Т | SEAL KIT | |
| К1008810 | К***0 | CYLINDER, ARM | |
| К1008810А | К***А | CYLINDER, ARM | |
| 1 | 5***0 | TUBE ASSY | |
| 2 | 0***1 | BUSH | |
| 3 | 5***3 | ROD ASSY | |
| 4 | 0***1 | BUSH | |
| 5 | 5***2 | COVER, ROD | |
| 6 | Е***4 | DD-BUSH | |
| 7 | 0***0 | RING, RETAINING | |
| 8 | Е***0 | SEAL, BUFFER | |
| 9 | Е***0 | U-PACKING | |
| 10 | Е***0 | WIPER, DUST | |
| 11 | 0***0 | RING, RETAINING | |
| 12 | Е***1 | O-RING | |
| 13 | 0***1 | RING, BACK-UP | |
| 14 | Е***3 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | Е***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | Е***1 | O-RING | |
| 21 | 0***0 | RING, BACK-UP | |
| 22 | 0***1 | NUT, PISTON | |
| 22 | 5***0 | NUT, PISTON | |
| 23 | Е***4 | SCREW, SET | |
| 23 | Е***4 | SCREW, SET | |
| 24 | 0***3 | PLUNGER, CUSHION | |
| 25 | 0***0 | RING, STOP | |
| 26 | Е***9 | BOLT, SOCKET | |
| 27 | 0***0 | VALVE, CHECK | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT, SPRING | |
| 30 | Е***0 | PLUG PT3/8 | |
| 31 | 5***0 | PIPE BAND ASSY -A | |
| 32 | 0***1 | BAND, PIPE | |
| 33 | Е***2 | WASHER, SPRING | |
| 34 | Е***3 | BOLT, HEX. | |
| 35 | 5***0 | PIPE BAND ASSY -B | |
| 36 | 0***1 | BAND, PIPE | |
| 37 | Е***2 | WASHER, SPRING | |
| 38 | Е***3 | BOLT, HEX. | |
| 39 | 5***0 | PIPE ASSY -H | |
| 40 | Е***1 | O-RING | |
| 41 | Е***2 | WASHER, SPRING | |
| 42 | Е***6 | BOLT, SOCKET | |
| 43 | 0***0 | U-BOLT | |
| 44 | Е***2 | WASHER, SPRING | |
| 45 | Е***2 | NUT, HEX. | |
| 46 | 5***0 | PIPE ASSY -R | |
| 47 | Е***1 | O-RING | |
| 48 | Е***2 | WASHER, SPRING | |
| 49 | Е***6 | BOLT, SOCKET | |
| 50 | 0***0 | U-BOLT | |
| 51 | Е***2 | WASHER, SPRING | |
| 52 | Е***2 | NUT, HEX. | |
| 53 | Е***2 | NIPPLE, GREASE |
