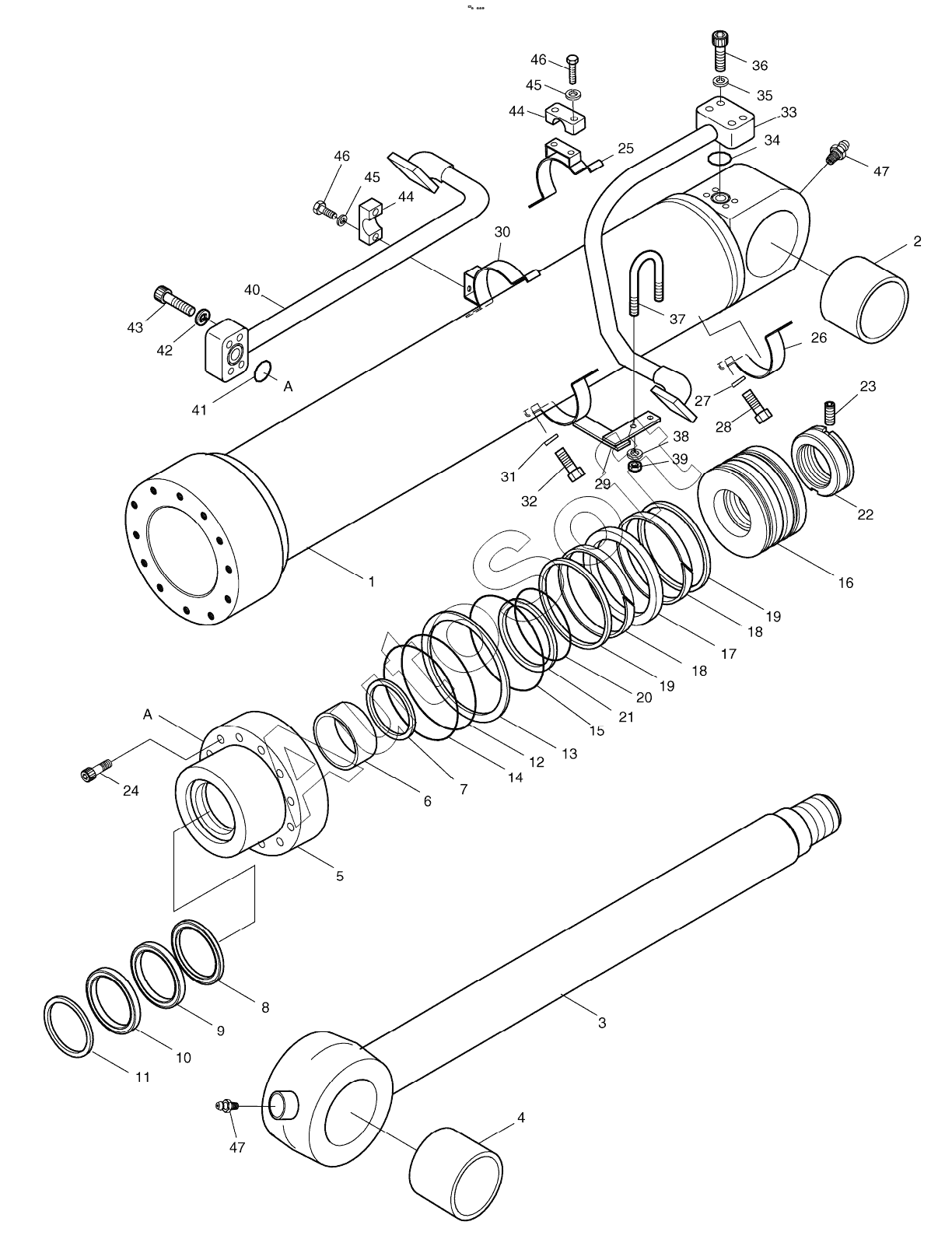

Каталог запасных частей к технике: Doosan S340LC-V (2009). BUCKET CYLINDER - 2.6m ARM
35
22
23
24
25
26
27
28
29
30
31
32
33
34
21
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
2440-9281AKT
2440-9281AKT
9
2440-9346C
2440-9346C
2440-9346E
2440-9346E
1
2
2
3
3
4
4
5
6
7
8
2440-9346B
2440-9346B
10
11
12
13
14
15
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9281AKT | 2***T | SEAL KIT, BUCKET CYL. | |
| 2440-9346B | 2***B | CYLINDER, BUCKET | |
| 2440-9346C | 2***C | CYLINDER, BUCKET | |
| 2440-9346E | 2***E | CYLINDER, BUCKET | |
| 1 | 5***2 | TUBE ASSY | |
| 2 | 0***1 | BUSH | |
| 2 | 5***0 | BUSH | |
| 3 | 5***2 | ROD ASSY | |
| 3 | 5***4 | ROD ASSY | |
| 4 | 0***1 | BUSH | |
| 4 | 5***0 | BUSH | |
| 5 | 5***1 | COVER, ROD | |
| 6 | E***3 | Du-bush | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | U-packing | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-RING | |
| 13 | 5***0 | RING, BACK UP | |
| 14 | E***0 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | E***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | E***1 | O-ring | |
| 21 | 5***0 | Ring, back up | |
| 22 | 5***0 | Nut, piston | |
| 23 | E***4 | SCREW | |
| 24 | E***9 | BOLT, HEX SOCKET | |
| 25 | 5***1 | PIPE BAND ASSY-H | |
| 26 | 0***1 | BAND, PIPE | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX | |
| 29 | 5***1 | PIPE BAND ASSY-A | |
| 30 | 5***1 | PIPE BAND ASSY-B | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | E***3 | BOLT;HEX | |
| 33 | 5***0 | PIPE ASSY-H | |
| 34 | E***1 | O-ring | |
| 35 | E***2 | WASHER;SPRING | |
| 36 | E***6 | Bolt, socket | |
| 37 | 0***0 | U-bolt | |
| 38 | E***2 | WASHER;SPRING | |
| 39 | E***3 | NUT;HEX. | |
| 40 | 5***0 | PIPE ASSY-R | |
| 41 | E***1 | O-ring | |
| 42 | E***2 | WASHER;SPRING | |
| 43 | E***6 | Bolt, socket | |
| 44 | 0***0 | Clamp, pipe | |
| 45 | E***2 | WASHER;SPRING | |
| 46 | E***3 | BOLT;HEX. | |
| 47 | E***2 | NIPPLE;GREASE |
