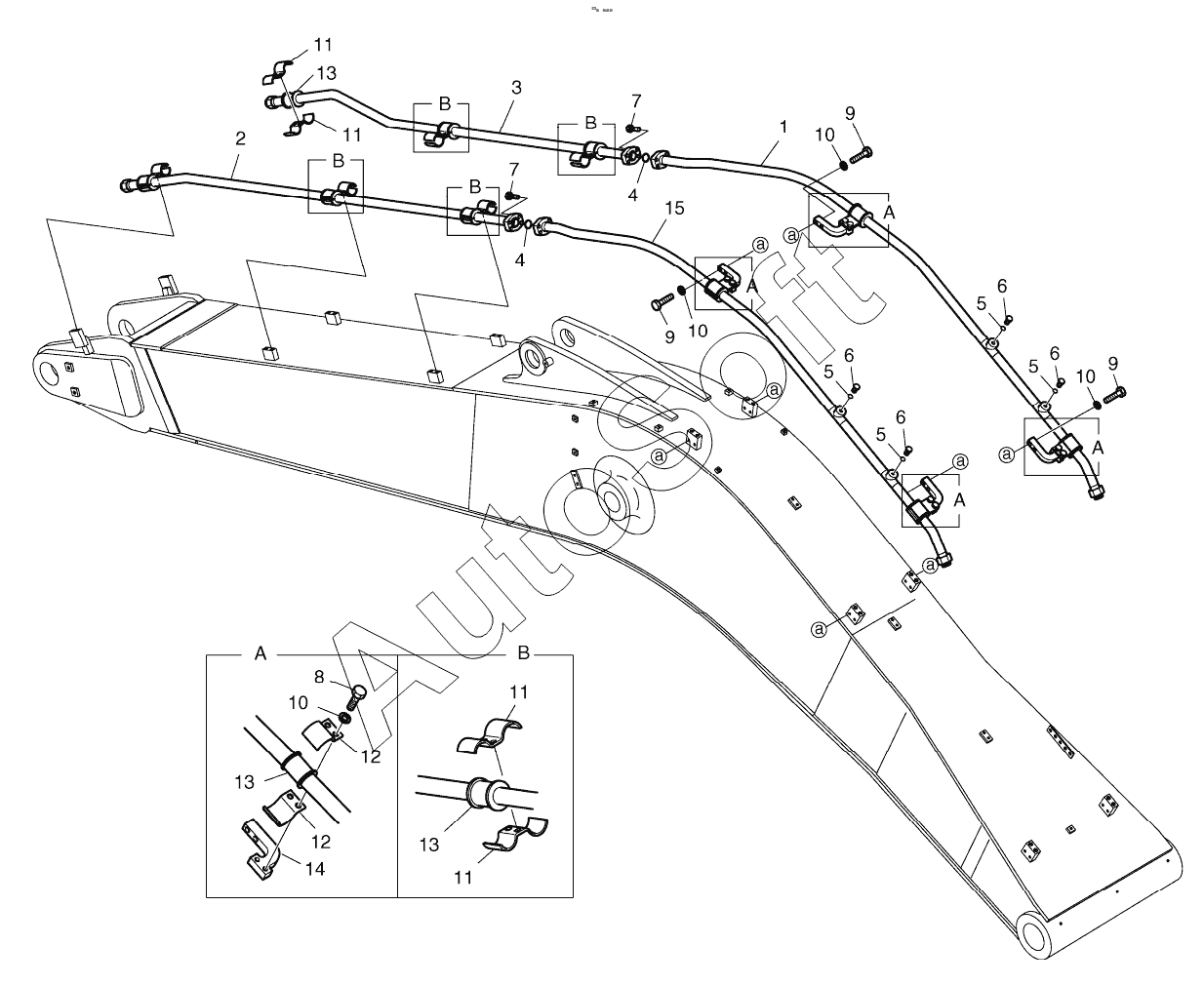

Каталог запасных частей к технике: Doosan S340LC-V (2009). BOOM PIPING - BOOM 6.5m (PE3C)
1
2
3
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008139 | K***9 | BOOM PIPING-BOOM | |
| 1 | 1***9 | PIPE | |
| 2 | 1***0 | PIPE | |
| 3 | 1***1 | PIPE | |
| 4 | 2***3 | O-ring | |
| 5 | S***1 | O-RING | |
| 6 | 2***9 | PLUG PFO1 | |
| 7 | S***6 | BOLT | |
| 8 | S***6 | BOLT | |
| 9 | S***6 | BOLT | |
| 10 | S***3 | Washer | |
| 11 | 1***A | CLAMP, PIPE | |
| 12 | 1***9 | CLAMP, PIPE | |
| 13 | 1***0 | RUBBER | |
| 14 | 1***0 | BRACKET | |
| 15 | 1***3 | PIPE |
