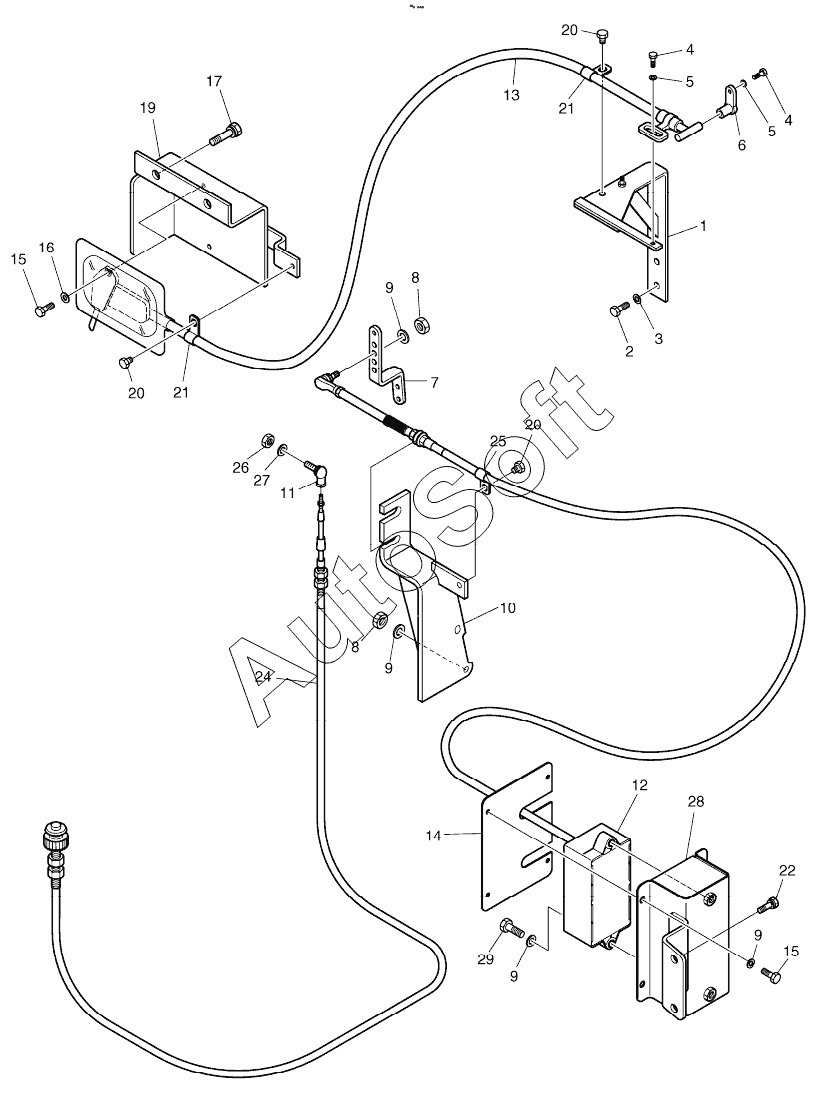

Каталог запасных частей к технике: Doosan S225LC-V (2009). ENGINE CONTROL ASSY
14
29
28
27
26
25
24
22
21
21
20
20
20
19
17
16
15
15
13
12
11
10
9
9
9
9
8
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201-00132A | 2***A | ENGINE CONTROL ASSY | |
| 1 | 2***A | BRACKET | |
| 2 | S***3 | BOLT M10X1.25X20 | |
| 3 | S***3 | WASHER;SPRING M10 | |
| 4 | S***3 | BOLT M6X1.0X14 | |
| 5 | S***3 | WASHER;SPRING M6 | |
| 6 | 2***2 | HOOK;CABLE | |
| 7 | 1***2 | Lever | |
| 8 | S***3 | NUT M8X1.25 | |
| 9 | S***3 | WASHER;SPRING | |
| 10 | 1***9 | Bracket | |
| 11 | 2***B | JOINT;BALL | |
| 12 | 5***6 | Motor, e/g control | |
| 13 | 2***6 | MOTOR;ENGINE STOP | |
| 14 | 1***7 | COVER | |
| 15 | S***3 | BOLT M8X1.25X22 | |
| 16 | S***3 | WASHER;PLAIN M8 | |
| 17 | 2***2 | BOLT;SET M10X1.5X25 | |
| 19 | 1***8 | BRACKET, E/G STOP MOTOR | |
| 20 | 1***6 | BOLT M8X1.25X12 | |
| 21 | 2***0 | CLIP | |
| 22 | 2***0 | Bolt, set | |
| 24 | 2***6 | CABLE;CONTROL | |
| 25 | 2***1 | CLIP D12/M8 | |
| 26 | S***3 | NUT M5X0.8 | |
| 27 | S***3 | WASHER SPRING M5 | |
| 28 | 1***7 | BRACKET | |
| 29 | S***3 | BOLT M8X1.25X35 |
