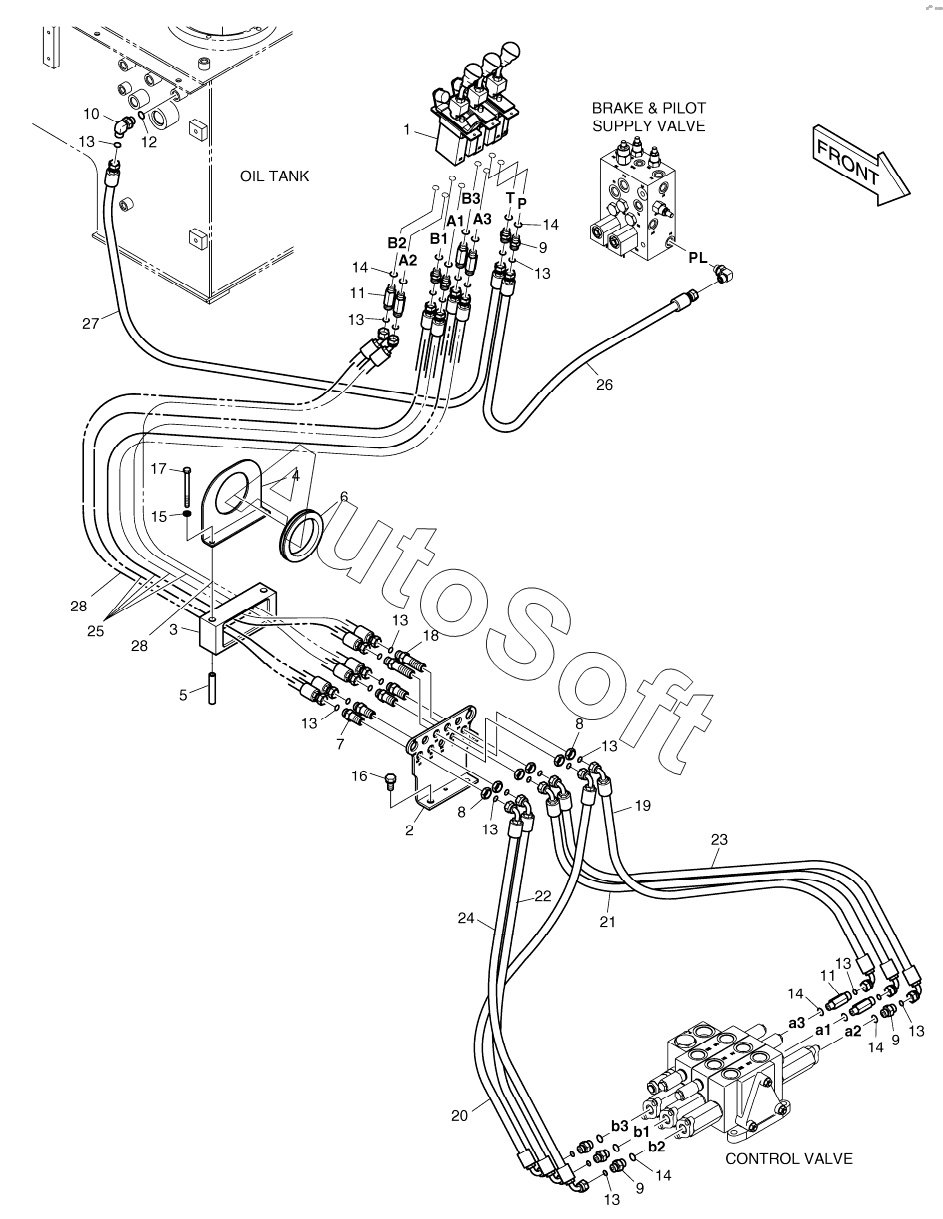

Каталог запасных частей к технике: Doosan DL200TC (2010). PILOT PIPING - 3 SPOOL
14
14
14
14
14
28
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
13
13
13
13
13
13
13
13
13
12
11
11
10
9
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1024390C | K***C | PILOT PIPING - 3 SPOOL | |
| 1 | K***A | VALVE, JOYSTICK | |
| 2 | 1***6 | BRACKET | |
| 3 | K***9 | RUBBER | |
| 4 | K***3 | BRACKET | |
| 5 | K***3 | SPACER | |
| 6 | 2***7 | GROMMET | |
| 7 | D***2 | ADAPTER | |
| 8 | D***2 | NUT | |
| 9 | D***6 | ADAPTER | |
| 10 | 2***6 | ELBOW | |
| 11 | D***7 | ADAPTER | |
| 12 | S***1 | O-RING | |
| 13 | S***1 | O-RING | |
| 14 | S***1 | O-RING | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | D***1 | BOLT, SET | |
| 17 | S***6 | BOLT | |
| 18 | D***9 | ADAPTER | |
| 19 | D***8 | HOSE | |
| 20 | D***6 | HOSE | |
| 21 | D***1 | HOSE | |
| 22 | D***0 | HOSE | |
| 23 | D***9 | HOSE | |
| 24 | D***5 | HOSE | |
| 25 | D***0 | HOSE | |
| 26 | D***9 | HOSE 11/16"-16UN-2B-1600L | |
| 27 | D***2 | HOSE | |
| 28 | D***8 | HOSE |
