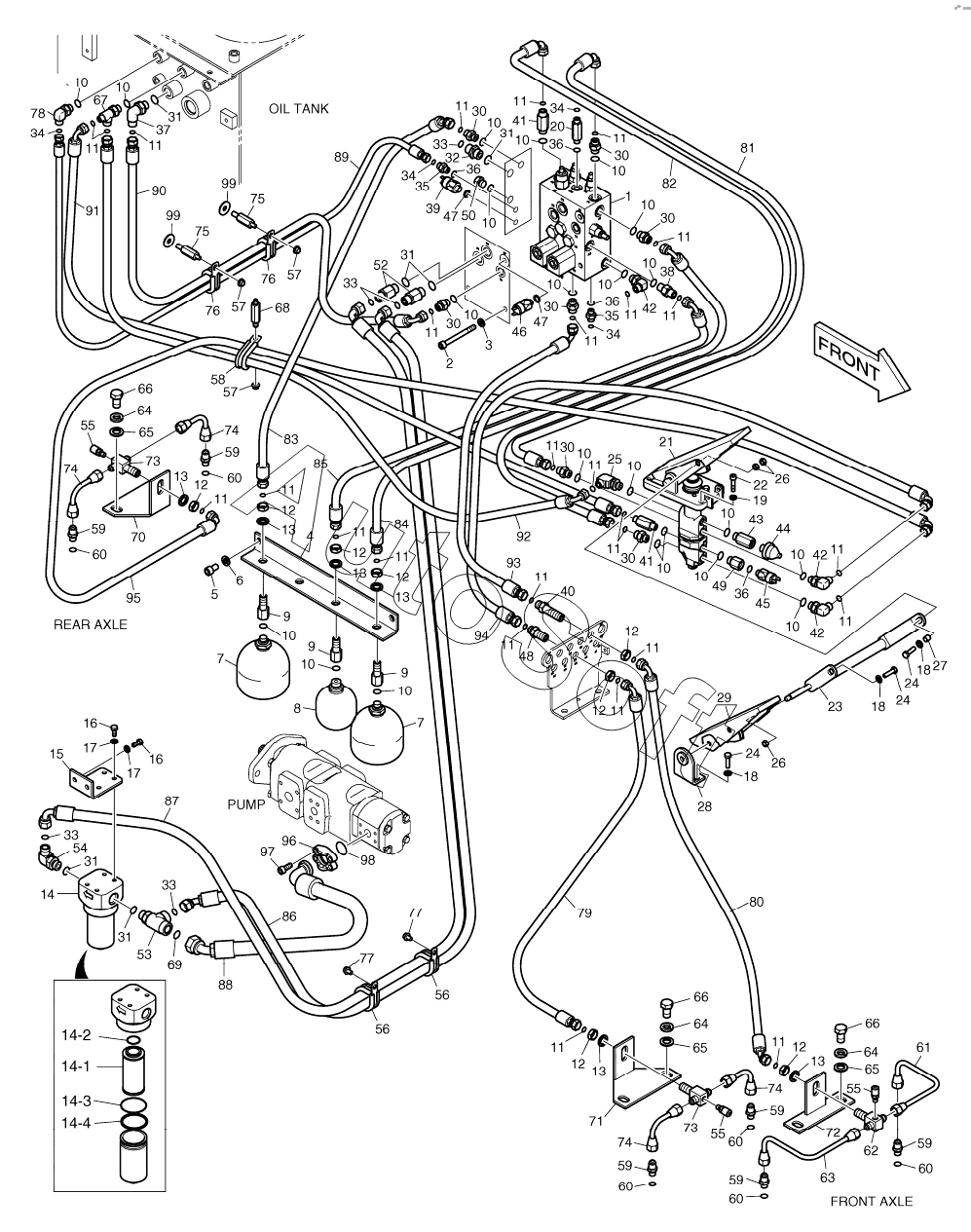

Каталог запасных частей к технике: Doosan DL200TC (2010). BRAKE PIPING
1
2
3
4
5
6
7
7
8
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
14-1
14-2
14-3
14-4
15
16
16
17
17
18
18
18
19
20
21
22
23
24
24
24
25
26
26
27
28
29
30
30
30
30
30
30
30
31
31
31
31
31
32
33
33
33
33
34
34
34
34
35
35
36
36
36
36
37
38
39
40
41
41
42
42
42
43
44
45
46
47
47
48
49
50
52
53
54
55
55
55
56
56
57
57
57
58
59
59
59
59
59
59
60
60
60
60
60
60
61
62
63
64
64
64
65
65
65
66
66
66
67
68
69
70
71
72
73
73
74
74
74
74
75
75
76
76
77
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1016270A | K***A | BRAKE PIPING | |
| 1 | K***2 | BRAKE & PILOT SUPPLY VALVE | |
| 10 | S***1 | O-RING | |
| 11 | S***1 | O-RING | |
| 12 | D***2 | NUT | |
| 13 | S***3 | WASHER, SPRING | |
| 14 | K***4 | FILTER, BRAKE | |
| 14-1 | K***6 | ELEMENT, FILTER | |
| 14-2 | S***1 | O-RING | |
| 14-3 | K***4 | O-RING | |
| 14-4 | K***4 | RING, BACK-UP | |
| 15 | K***6 | BRACKET | |
| 16 | S***6 | BOLT | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***3 | WASHER;PLAIN M8 | |
| 19 | S***3 | WASHER;SPRING | |
| 2 | S***6 | Bolt | |
| 20 | D***9 | ADAPTER | |
| 21 | 4***A | VALVE, BRAKE PEDAL | |
| 22 | S***6 | BOLT;SOCKET M8X1.25X35 | |
| 23 | 1***C | ROD, BRAKE | |
| 24 | S***6 | BOLT | |
| 25 | 2***9 | ELBOW | |
| 26 | S***3 | NUT M8X1.25 | |
| 27 | D***8 | SPACER | |
| 28 | 1***B | BRACKET | |
| 29 | 1***8 | PEDAL, BRAKE | |
| 3 | S***3 | WASHER;SPRING | |
| 30 | 2***2 | ADAPTER PF3/8-UNF3/8 | |
| 31 | S***1 | O-RING | |
| 32 | 2***3 | ADAPTER | |
| 33 | S***1 | O-RING | |
| 34 | S***1 | O-RING | |
| 35 | 2***1 | ADAPTER | |
| 36 | S***1 | O-RING | |
| 37 | D***4 | ELBOW | |
| 38 | 2***4 | ADAPTER PF3/8-UNF3/8 | |
| 39 | 5***9 | SWITCH-PARK | |
| 4 | 1***4 | BRACKET | |
| 40 | D***9 | ADAPTER | |
| 41 | D***5 | ADAPTER | |
| 42 | 2***6 | ELBOW | |
| 43 | 1***2 | Reducer | |
| 44 | 5***0 | SWITCH;PRESSURE | |
| 45 | 4***0 | SWITCH, T/M CUT OFF | |
| 46 | 2***3 | Switch, low pressure | |
| 47 | S***1 | SEAL RING | |
| 48 | D***2 | ADAPTER | |
| 49 | 2***3 | REDUCER | |
| 5 | S***6 | BOLT | |
| 50 | 2***2 | PLUG PFO1/2 | |
| 52 | 2***7 | ADAPTER | |
| 53 | D***3 | TEE | |
| 54 | 2***3 | ELBOW | |
| 55 | 1***2 | SCREW, COUPLING | |
| 56 | 1***7 | CLIP;BAND | |
| 57 | 2***5 | NUT M8X1.25 | |
| 58 | 1***7 | CLIP | |
| 59 | 2***1 | ADAPTER | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 60 | S***1 | O-RING | |
| 61 | 4***9 | PIPE | |
| 62 | 1***3 | TEE | |
| 63 | 4***0 | PIPE | |
| 64 | S***3 | WASHER;SPRING | |
| 65 | S***3 | WASHER M16 | |
| 66 | S***6 | BOLT | |
| 67 | D***2 | TEE | |
| 68 | 2***9 | BOLT | |
| 69 | S***1 | O-RING | |
| 7 | K***1 | ACCUMULATOR | |
| 70 | K***8 | BRACKET | |
| 71 | 4***8 | BRACKET | |
| 72 | 4***7 | BRACKET | |
| 73 | 1***2 | TEE | |
| 74 | 4***1 | PIPE | |
| 75 | 2***2 | BOLT, STUD | |
| 76 | 1***4 | Clip | |
| 77 | K***9 | BOLT | |
| 78 | 2***7 | ELBOW | |
| 79 | D***9 | HOSE | |
| 8 | 2***4 | ACCUMULATOR | |
| 80 | D***1 | HOSE | |
| 81 | D***6 | HOSE | |
| 82 | D***6 | HOSE | |
| 83 | D***6 | HOSE | |
| 84 | D***2 | HOSE | |
| 85 | D***1 | HOSE | |
| 86 | D***7 | HOSE | |
| 87 | D***9 | HOSE | |
| 88 | D***6 | HOSE | |
| 89 | D***5 | HOSE | |
| 9 | 1***1 | Reducer | |
| 90 | D***1 | HOSE | |
| 91 | D***5 | HOSE | |
| 92 | D***0 | HOSE | |
| 93 | D***3 | HOSE | |
| 94 | D***4 | HOSE | |
| 95 | D***5 | HOSE | |
| 96 | 2***9 | FLANGE | |
| 97 | S***6 | BOLT;SOCKET M10X1.5X25 | |
| 98 | 2***2 | O-RING | |
| 99 | 2***1 | Washer |
