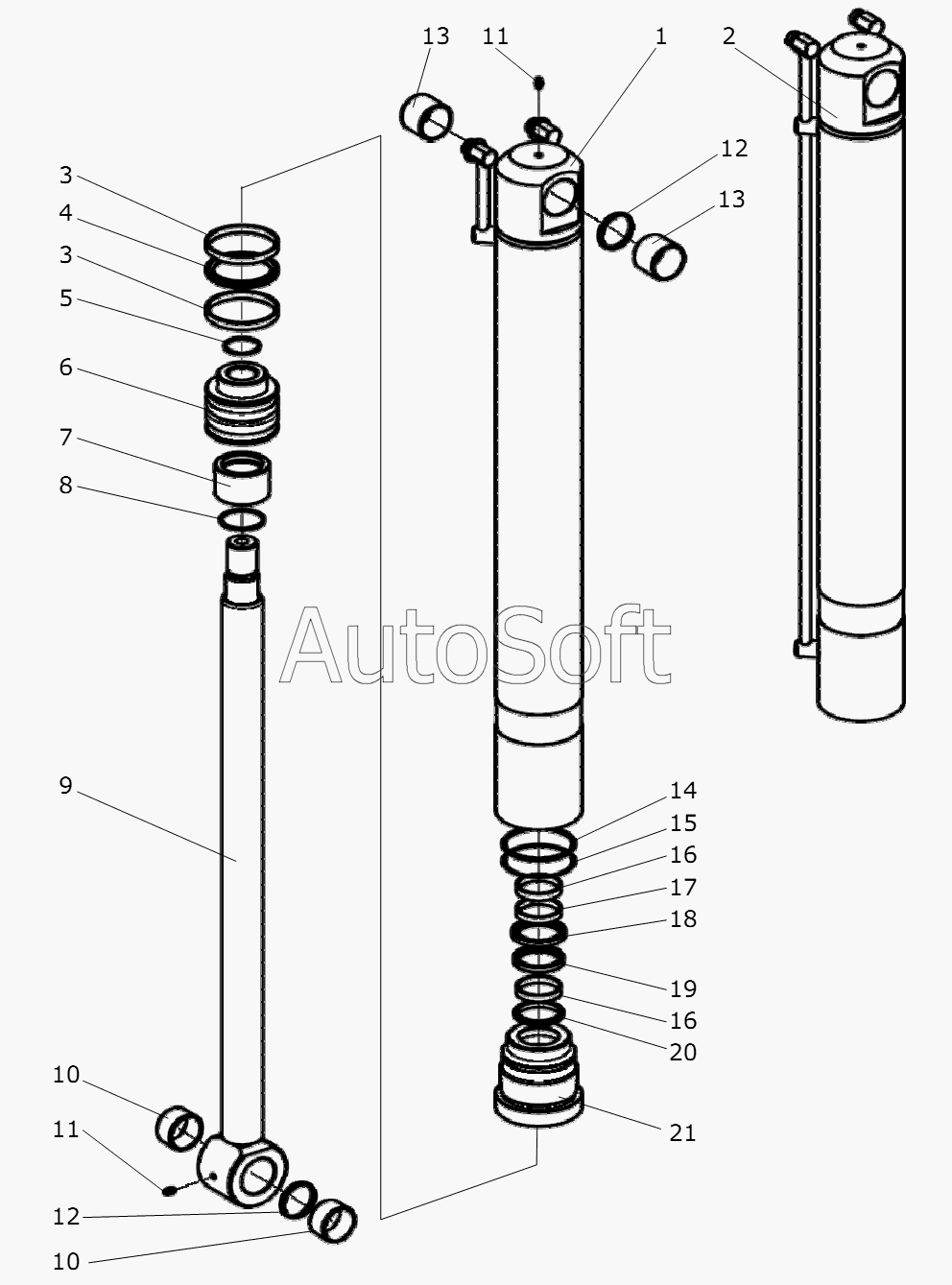

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Цилиндр аутригера
10
10
21
20
19
18
17
16
16
15
14
13
13
12
12
11
11
114-45.20.000
9
8
7
6
5
4
3
3
2
1
114-45.20.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-45.20.000 | 1***0 | Гидроцилиндр | |
| 114-45.20.000-01 | 1***1 | Гидроцилиндр | |
| 1 | 1***0 | Корпус цилиндра | |
| 2 | 1***1 | Корпус цилиндра | |
| 3 | A***7 | Кольцо направляющее AFE 80-75-9,7 | |
| 4 | G***0 | Уплотнение поршня GER 0800 | |
| 5 | К***2 | Кольцо 036-040-25-2-2 | |
| 6 | 1***1 | Поршень | |
| 7 | 1***1 | Втулка дистанционная | |
| 8 | К***2 | Кольцо 045-049-25-2-2 | |
| 9 | 1***0 | Шток | |
| 10 | 1***1 | Втулка | |
| 11 | М***6 | Масленка 1.1 Ц6 | |
| 12 | 1***7 | Кольцо распорное | |
| 13 | 1***2 | Втулка | |
| 14 | К***2 | Кольцо 074-080-36-2-2 | |
| 15 | 9***4 | Кольцо защитное | |
| 16 | A***7 | Кольцо направляющее AFI 45-50-9,7 | |
| 17 | 1***3 | Кольцо опорное | |
| 18 | G***0 | Уплотнение штока GIR 0450 | |
| 19 | T***4 | Уплотнение штока TTI 1634 | |
| 20 | G***8 | Грязесъемник GHK 177208 | |
| 21 | 1***2 | Грундбукса |
