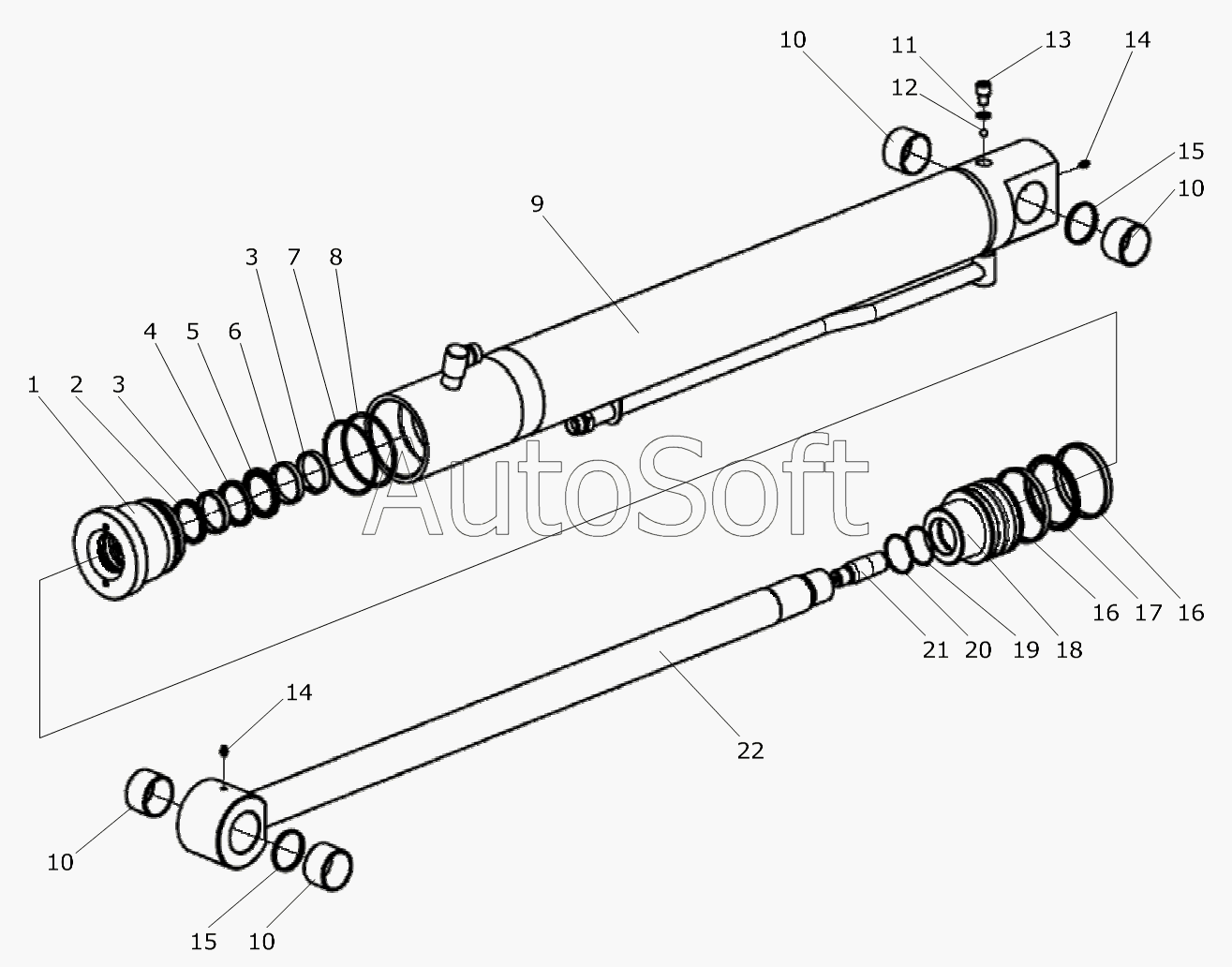

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Цилиндр стрелы
114-45.21.000
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-45.21.000 | 1***0 | Гидроцилиндр | |
| 1 | 1***2 | Грундбукса | |
| 2 | G***8 | Грязесъемник GHK 196228 | |
| 3 | A***7 | Кольцо направляющее AFI 50-55-9,7 | |
| 4 | T***1 | Уплотнение штока TTI 1650/1 | |
| 5 | G***0 | Уплотнение штока GIR 0500 | |
| 6 | 1***6 | Кольцо опорное | |
| 7 | 9***7 | Кольцо защитное | |
| 8 | К***2 | Кольцо 092-100-46-2-2 | |
| 9 | 1***0 | Корпус цилиндра | |
| 10 | 1***6 | Втулка | |
| 11 | C***2 | Шайба медная CR12-18-2 | |
| 12 | Ш***к | Шарик IV | |
| 13 | 1***9 | Винт | |
| 13 | Б***6 | Болт М12х16 | |
| 14 | М***6 | Масленка 1.1 Ц6 | |
| 15 | 1***2 | Кольцо распорное | |
| 16 | A***7 | Кольцо направляющее AFE 100-95-9,7 | |
| 17 | G***0 | Уплотнение поршня GER 1000 | |
| 18 | 1***1 | Поршень | |
| 19 | К***7 | Кольцо защитное 480-517 | |
| 20 | К***2 | Кольцо 048-052-25-2-2 | |
| 21 | 1***3 | Палец | |
| 22 | 1***0 | Шток |
