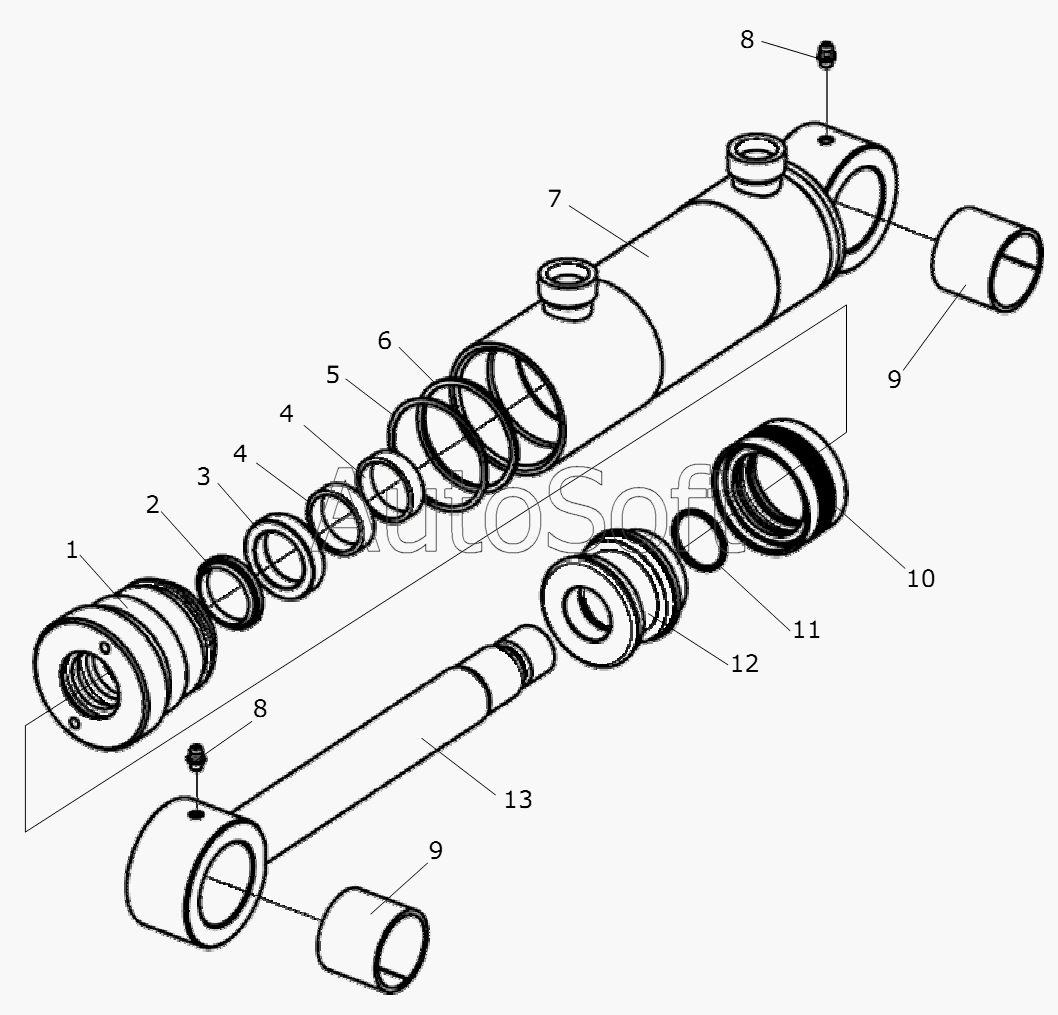

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Цилиндр челюстного захвата
5
13
12
11
10
10
10
9
9
8
8
7
6
103-45.14.000-01
4
4
4
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-45.14.000-01 | 1***1 | Гидроцилиндр | |
| 1 | 1***2 | Грундбукса | |
| 2 | G***0 | Грязесъемник GHP0320000 | |
| 2 | P***2 | Грязесъемник PU5 №24314512 | |
| 2 | W***3 | Грязесъемник WSW000320-WUAQ3 | |
| 3 | R***3 | Уплотнение штока RU0100320-WUAQ3 | |
| 3 | T***4 | Уплотнение штока TTI 1584 | |
| 3 | Т***4 | Уплотнение штока Т22 №24250824 | |
| 4 | 1***6 | Кольцо опорное | |
| 4 | G***7 | Кольцо направляющее GR6900320-T47 | |
| 5 | 9***2 | Кольцо защитное | |
| 6 | К***2 | Кольцо 058-064-36-2-2 | |
| 7 | 1***0 | Корпус цилиндра | |
| 8 | М***6 | Масленка 1.1 Ц6 | |
| 9 | 1***3 | Втулка | |
| 10 | L***8 | Уплотнение поршня L43 №24251798 | |
| 10 | P***O | Уплотнение поршня PCB2C0630-NCRO | |
| 10 | Т***5 | Уплотнение поршня ТРМ 248185 | |
| 11 | К***2 | Кольцо 030-034-25-2-2 | |
| 12 | 1***4 | Поршень | |
| 13 | 1***0 | Шток |
