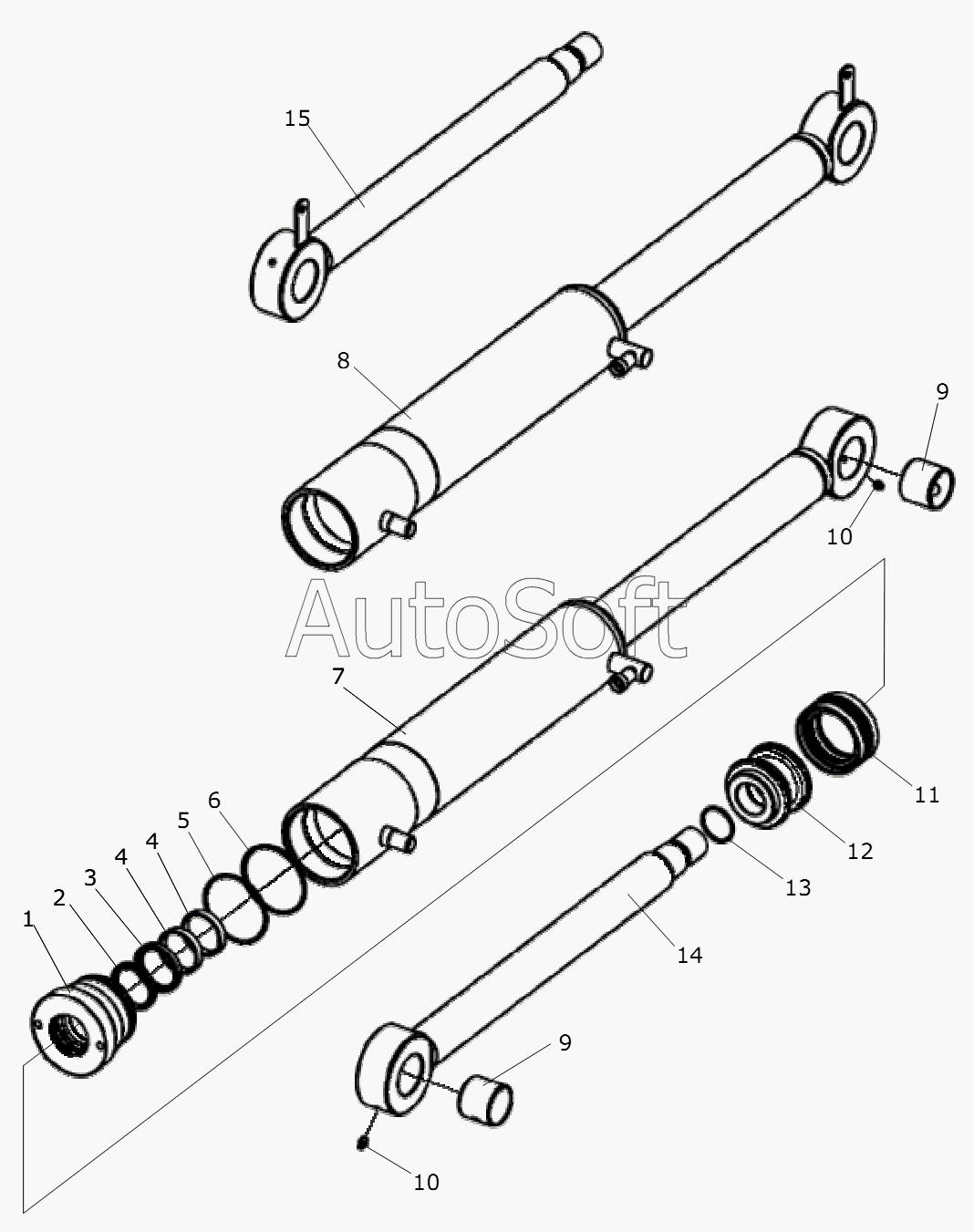

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Цилиндр поворота ковша
7
15
14
13
12
11
10
10
9
9
8
103-45.16.000.1
6
5
4
4
3
2
1
103-45.16.000.1-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-45.16.000.1 | 1***1 | Гидроцилиндр | |
| 103-45.16.000.1-01 | 1***1 | Гидроцилиндр | |
| 1 | 1***1 | Грундбукса | |
| 2 | G***8 | Грязесъемник GHK 157188 | |
| 3 | T***3 | Уплотнение штока TTI 1613 | |
| 4 | 8***3 | Кольцо опорное | |
| 5 | 9***2 | Кольцо защитное | |
| 6 | К***2 | Кольцо 058-064-36-2-2 | |
| 7 | 1***1 | Корпус цилиндра | |
| 8 | 1***1 | Корпус цилиндра | |
| 9 | 1***3 | Втулка | |
| 10 | М***6 | Масленка 1.1 Ц6 | |
| 11 | T***1 | Уплотнение поршня TPM 248185/1 | |
| 12 | 1***4 | Поршень | |
| 13 | К***2 | Кольцо 030-034-25-2-2 | |
| 14 | 1***1 | Шток | |
| 15 | 1***1 | Шток |
